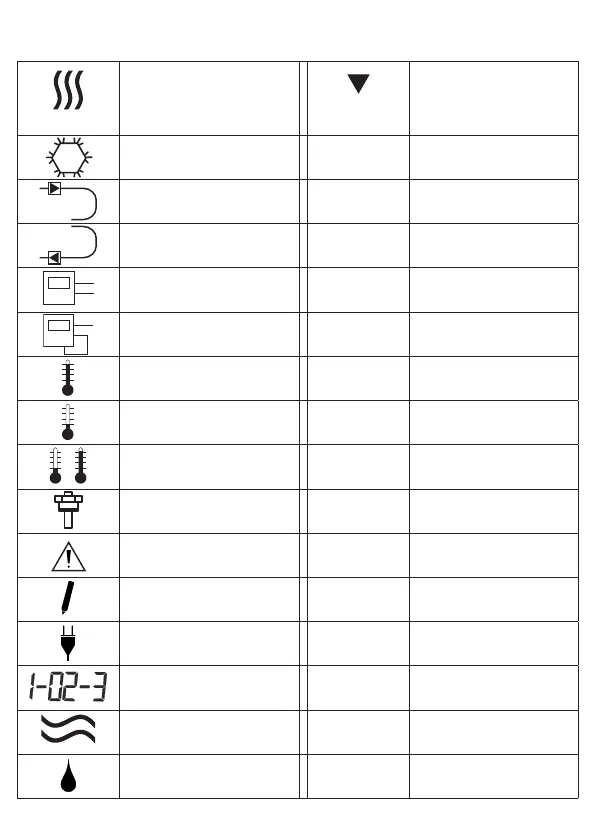

Simboli (Targhetta tipo/Display)
Contatore del calore
(energia termica)
Modalità ZVEI dell'interfaccia at-
tiva. Comunicazione apparecchi
TAVO possibile solo se inattivi ->
simbolo o.
Contatore del freddo
(energia frigorifera)
CE M... ... Anno di taratura, ente
notificato,...
Mandata PN / PS Stadio di pressione
Circuito di ritorno ad es.
47114711
Numero articolo
Montaggio simmetrico ad es.
E1
Classe di precisione elettro-
magnetica
Montaggio asimmetrico ad es.
M1
Classe di precisione meccanica
Temperatura di mandata ad es.
2
Classe di precisione di
rilevamento
Temperatura del circuito di ritorno ad es.
DE-07-MI004-...
Numero di conformità
Dierenza di temperatura qi [m
3
/h] Flusso minimo
(con qi/qp = 1:50)
Pozzetto a immersione qp [m
3
/h] Portata nominale
Indicazione di errore (triangolo di
avviso) in tutte le visualizzazioni
qs [m
3
/h] Portata maggiore
Modalità di modifica possibile Q / Qq [°C] Intervallo di temperatura
Visibile solo nel test del display,
senza funzione! non utilizzato
∆Q [K] Dierenza di temperatura
Ragurazione per i rispettivi livelli
di indicazione
Portata > 0
Visibile solo nel test del display,
senza funzione!

kWh
000

kWh
000
