techem S3 - Page 45

45

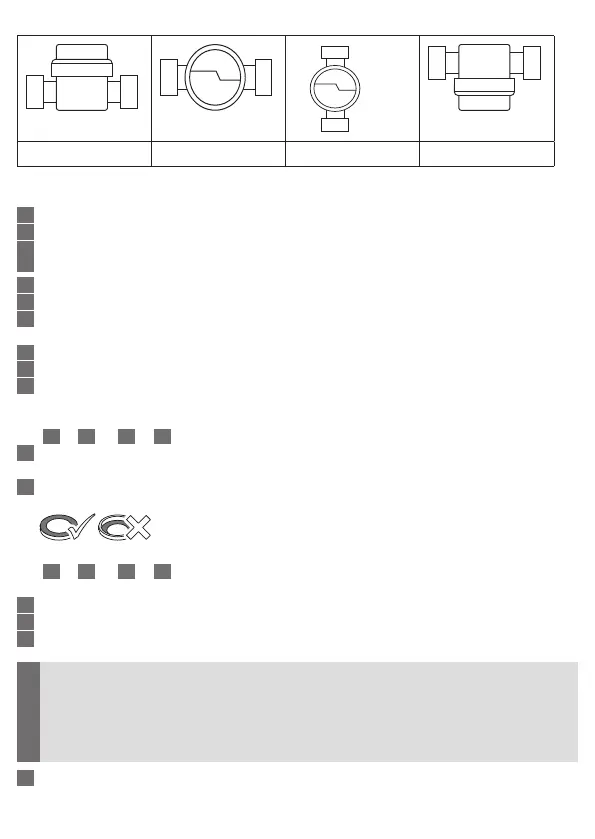

Tilladte montagepositioner
TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1
Illustrationerne er kun tænkt som eksempler.
Montage med TE1-geometri:
1
Skyl røret grundigt.
2
Luk stophaner i frem- og returløb.
3
Fjern trykket fra rørledningerne.
4
Skru blænddækslet eller den gamle energimåler af ved at dreje mod uret.
5
Rengør tilslutningsstykkets tætningsflade og O-ringen på målerkapslen.
6
Smør tilslutningsstykkets tætningsflade med et tyndt lag smørefedt.
8
Skru målerkapslen godt fast i tilslutningsstykket, og stram den
1
/
8
til maks.
1
/
4
omdrej-
ning med Techems monteringsnøgle.
9
Drej regneværket, så det er let at aflæse.
10
Plombér målerhuset.
11
Anbring kompaktmåleren, så den er let at aflæse.
Montage med IST-geometri (kun afvigelser fra TE1-montagen)
Trin
1
til
5
og
8
til
11
som ved tilslutningsgeometrien TE1.
6
Smør gevind og den lille O-ring på målerkapslen samt L-profilpakningen med et tyndt
lag smørefedt.
7
Kom L-profilpakningen på plads i tilslutningsstykket - sørg for at pakningens endeflade
vender opad.
Montage med A1-geometri (kun afvigelser fra TE1-montagen)
Trin
1
til
5
og
10
til
11
som ved tilslutningsgeometrien TE1.
6
Fjern den gamle O-ring.
7
Tjek tætningsflader og gevind. Rengør om nødvendigt med et egnet rengøringsmiddel.
8
Smør tilslutningsstykkets tætningsflade med et tyndt lag smørefedt.
!
Sørg for at flow-retningerne stemmer overens:
Se pilen på tilslutningsstykket og på målerens kunststofunderdel.
Vær opmærksom på korrekt fiksering af blinddækslet i kunststofunderdelen på
metalstiften i bunden af tilslutningsstykket ved udløbsstedet (stiften kan undtagel-
sesvist mangle).
9
Skru energimåleren godt fast med håndkraft. Stram til sidst med en hagenøgle, indtil
du når det metalliske anslagspunkt.
