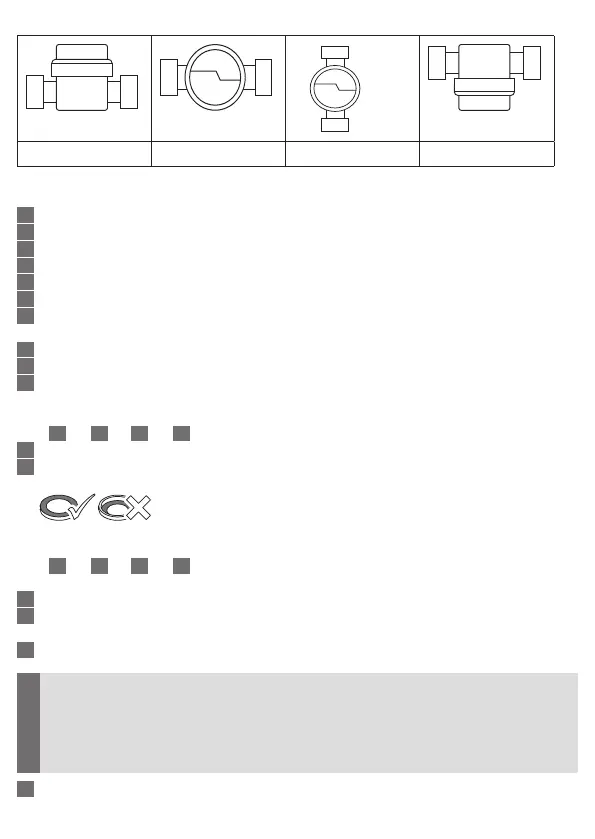

Toegelaten inbouwposities
TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1
Voorbeeldweergaven
Montage TE1 geometrie:
1
Leiding grondig spoelen.
2
Afsluiters in de aanvoer en retour sluiten.
3
Druk van de leidingen laten
4
Blind deksel of oude meter tegen de wijzers van de klok uitdraaien.
5
Dichtingsvlakken van het aansluitstuk en de O-ring van de meetinzet reinigen.
6
Dichtingsvlakken van het aansluitstuk lichtjes invetten.
8
Meetinzet met de hand in het aansluitstuk schroeven en met de Techem-haaksleutel
met omwenteling
1
/
8
tot max.
1
/
4
aantrekken.
9
Het rekenwerk in een goed afleesbare positie draaien.
10
De meterbehuizing verzegelen.
11
De compacte meter in een goed afleesbare positie draaien.
Montage IST geometrie (alleen afwijkingen ten opzichte van TE1)
Stap
1
tot
5
en
8
tot
11
zoals bij de aansluitgeometrie TE1.
6
Schroefdraad en kleine O-ring van de meetinzet en L-profieldichting lichtjes invetten.
7
L-profieldichting in het aansluitstuk plaatsen, waarbij het platte vlak naar boven moet
wijzen.
Montage A1 geometrie (alleen afwijkingen ten opzichte van TE1)
Stap
1
tot
5
en
10
tot
11
zoals bij de aansluitgeometrie TE1.
6
Oude O-ring verwijderen.
7
Dichtingsvlakken en schroefdraad controleren en evt. met geschikte middelen reini-
gen.
8
Dichtingsvlakken van het aansluitstuk lichtjes invetten.
!
Op overeenstemming met de stromingsrichting letten:
Pijl op het aansluitstuk en op het kunststofonderdeel van de meter.
Zorg voor een correcte bevestiging van het blind gat in het kunststof onderdeel op
de metalen stift in de bodem van het aansluitstuk aan de uitlaat (kan in uitzonderlij-
ke gevallen ontbreken).
9
De warmtemeter met de hand inschroeven en aansluitend met de haaksleutel tot aan
de metalen aanslag aantrekken.
