78
Монтаж А1 геометрия (само отклонения от TE1)
Стъпки
1
до
5
и
10
до
11
както при геометрия на свързване TE1.
6
Отстранете стария O-пръстен.
7
Проверете уплътнителните повърхности и резбата и при нужда ги почистете с
подходящи средства.
8
Намажете уплътнителните повърхности на съединителния елемент с тънък слой
смазка за кранове.
!
Спазвайте съответствието с посоката на потока:
Стрелката на свързващия елемент и пластмасова основа на брояча.
Правилно фиксиране на слепия отвор в пластмасова част върху металния
щифт във вътрешността на основата на съединителния елемент на изходя-
щия поток (щифтът в изключителни случаи може да липсва).
9
Завийте топломера стабилно с ръка и след това затегнете с гаечен ключ до
металния край.

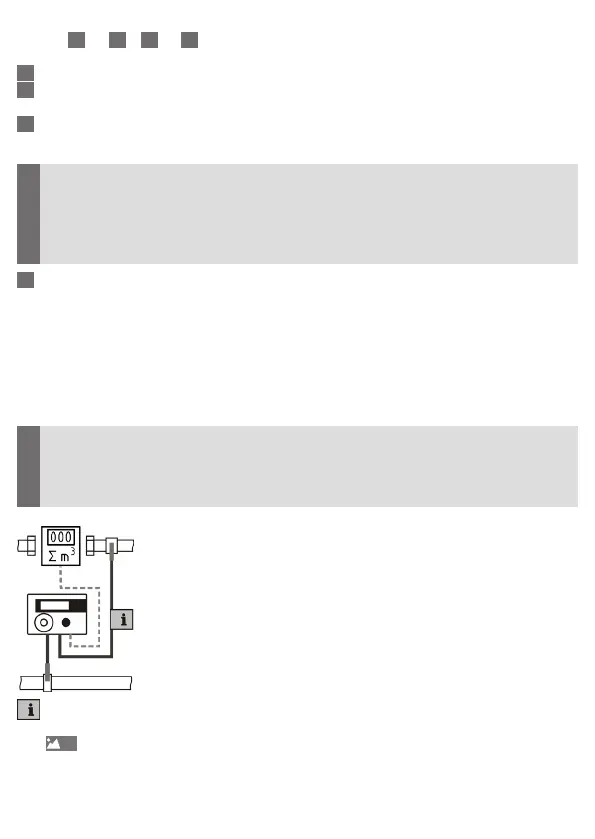

Монтаж на температурните датчици
Датчикът на връщащата тръба е интегриран в измервателната капсула или трябва
да се монтира в съединителния елемент. Датчикът на подаващата тръба се мон-
тира в специален сферичен кран или в освободена за този тип датчик потопяема
гилза. - При варианта с подаваща тръба, важи обратното.
!
Дължината на кабелите на температурните датчици не трябва да се променя!
При монтирането на два свободни температурни датчика, датчикът с марки-
ровката трябва да се монтира в същия отоплителен щранг като разходомера.
Обозначение на датчиците
