Монтаж измерительной капсулы теплосчетчика
!
Монтаж в рамках одного объекта выполнять единообразно!
Постоянно должны быть обеспечены: доступ к дисплею и возможность
считывания показаний без вспомогательных средств.
Монтаж счетчика следует выполнять только в оригинальном латунном
корпусе.

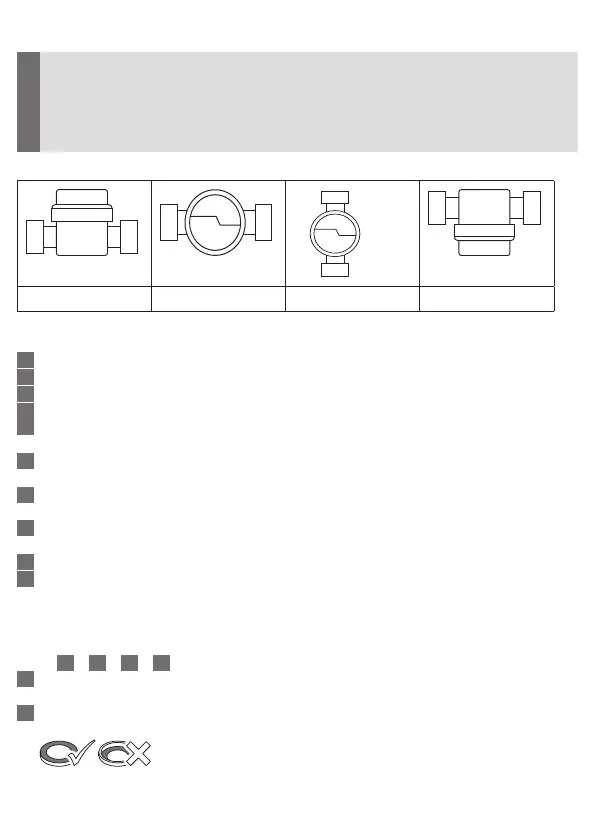

Допустимые положения монтажа
TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1
Изображение приведено для примера
Монтаж геометрической формы TE1:
1
Тщательно промыть трубопровод.
2
Закрыть запорные элементы подающей и обратной линии.
3
Сбросить давление в трубопроводах.
4
Вывинтить против часовой стрелки заглушку или старый счетчик.
5
Очистить уплотняющие поверхности латунного корпуса и кольца круглого сече-
ния измерительной капсулы.
6
Покрыть уплотняющие поверхности латунного корпуса тонким слоем смазки для
кранов.
8
Ввинтить измерительную капсулу в латунный корпус рукой до упора и затянуть с
помощью крючкового ключа Техем на
1
/
8
–
1
/
4
оборота.
9
Повернуть вычислительный блок в положение, обеспечивающее наиболее удоб-
ное считывание показаний.
10
Опломбировать корпус счетчика.
11
Повернуть компактный счетчик в положение, обеспечивающее наиболее удобное
считывание показаний.
Монтаж геометрической формы IST (только шаги, отличающиеся от монтажа
формы TE1)
Шаги
1
–
5
и
8
–
11
идентичны монтажу геометрической формы TE1.
6
Покрыть резьбу и маленькое кольцо круглого сечения измерительной капсулы, а
также L-образное уплотнение смазкой для кранов.
7
Вложить новое L-образное уплотнение в латунный корпус, при этом его плоская
сторона должна быть направлена вверх.
