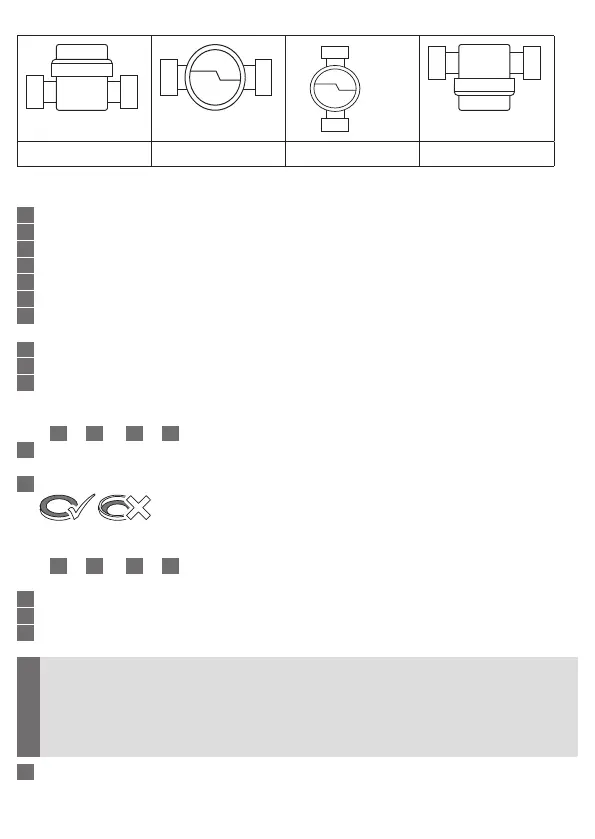

Tillatte monteringssteder
TE1, FAKTISK, A1 TE1, FAKTISK, A1 TE1, FAKTISK, A1 TE1, FAKTISK, A1
Eksempelillustrasjoner
Montering TE1 geometri:
1
Spyl ledningen grundig.
2
Lukk stoppekranene i tur og retur.
3
Slipp ut trykket fra ledningene
4
Skru ut dekklokk eller gammel måler mot urviseren.
5
Rengjør gjengene på målerhuset og O-ringen på målekapselen.
6
Smør inn gjengene på målerhuset tynt med kranfett.
8
Skru inn målekapselen i målerhuset for hånd og stram med Techem-fastnøkkelen fra
1
/
8
til maks.
1
/
4
omdreining.
9
Drei displayet til en lettlest posisjon.
10
Plomber målerhus.
11
Drei displayet til en lett avlesbar posisjon.
Montering FAKTISK geometri (kun avvik til TE1)
Trinn
1
til
5
og
8
til
11
som ved tilkoblingsgeometrien TE1.
6
Smør gjengene og den lille O-ringen på målekapselen og L-profiltetningen med kran-
fett.
7
Legg inn L-profiltetningen i tilkoblingsstykket – planflaten må vende oppover.
Montering A1 geometri (kun avvik til TE1)
Trinn
1
til
5
og
10
til
11
som ved tilkoblingsgeometrien TE1.
6
Fjern gammel O-ring.
7
Kontroller kuplinger og gjenger og rengjør evt. med egnede midler.
8
Smør inn tetningsflatene på målerhuset tynt med kranfett.
!
Sørg for at flowretning stemmer:
Pil på målerhuset og plastunderdelen på måleren.
Sørg for riktig plassering av blindhullet i plastunderdelen på metallstiften på
innsiden av bunnen i koblingsstykket på strømningsutløpet (stiften kan eventuelt
mangle).
9
Skru inn energimåleren for hånd, og stram deretter med fastnøkkel til metallanslaget.
