Techly IDATA EXT-E70MI - PROCEDURE DI Installazione

IT
5
MINI HDMI EXTENDER
PROCEDURE DI INSTALLAZIONE
Come preparare un cavo di rete Cat6
SeguirelostandardEIA/TIA-568B
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone

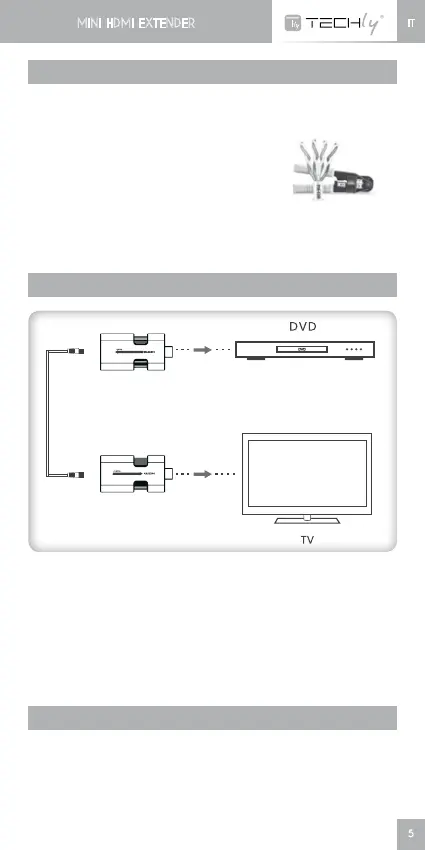

COLLEGAMENTI
Istruzioni per il collegamento:
1) Collegare l’ingresso HDMI del TX HDMI all’uscita HDMI della
periferica sorgente.
2) CollegareilRJ45delTXRJ45alRJ45delRXRJ45utilizzandoun
cavodireteCAT6.
3) Collegarel’uscitaHDMIdelRXconl’ingressoHDMIdell’HDTVe
impostare il segnale di ingresso del televisore sul canale HDMI
corretto.
4) Alimentareildispositivopermetterloinfunzione.
RFQ
Q: Non c’è nessuna immagine in uscita?
A1) Resettarel’apparecchiopremendoiltasto“RESET”sulricevitore.
A2) Provareautilizzareuncavodiretepiùcortoperleconnessioni.
Q: Il led del RX lampeggia sempre
A1) Assicurarsichelaconnessionedelcavodiretesiaconformeallo
standardEIA/TIA-568B.
Trasmettitore da HDMI a RJ45 TX
Cavo di rete Cat.6
Ricevitore da RJ 45 a HDMI RX
