Techly IDATA EXTIP-373P - Descrizione Apparecchio

EXTENDER HDMI SU CAVO CAT.5E/6
IT
EXTENDER HDMI SU CAVO CAT.5E/6
4
DESCRIZIONE APPARECCHIO

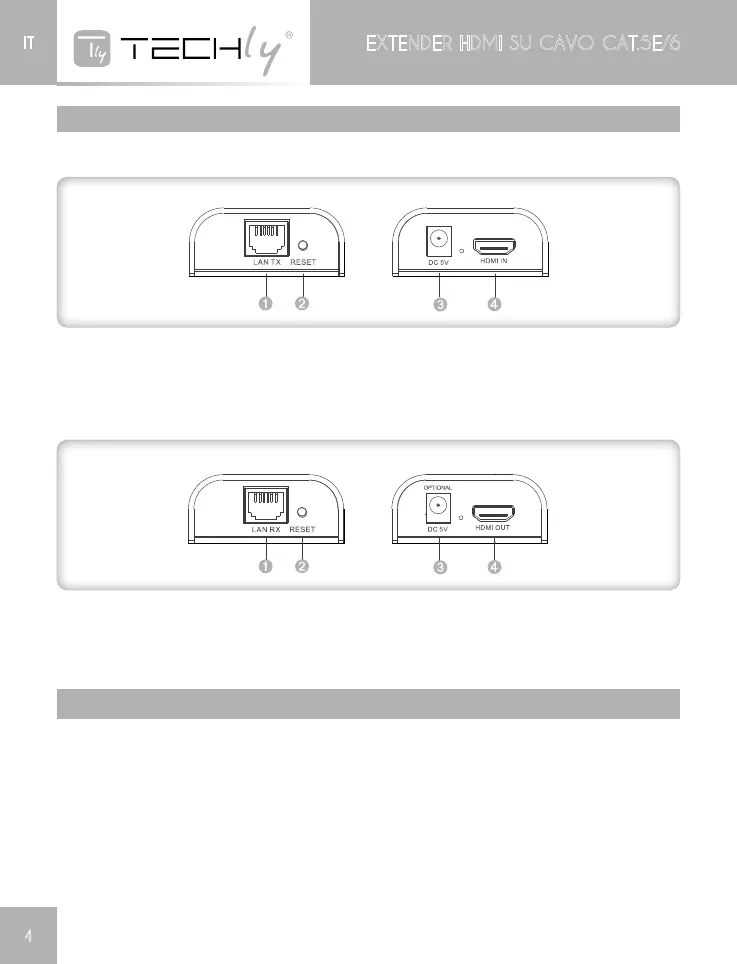

1. Trasmettitore (TX)
➊
UscitasegnaleRJ45  SegnaleHDMIcodificatoinuscita
➋
Reset    Premerequestotastoperriavviareildispositivo
➌
Ingressoalimentazione  Collegarel’alimentatoreDC5V/2A
➍
SegnaleHDMIiningresso  CollegareconlasorgenteHDMI
2. Ricevitore (RX)
➊
IngressosegnaleRJ45  SegnaleHDMIcodificatoinentrata
➋
Reset    Premerequestotastoperriavviareildispositivo
➌
Ingressoalimentazione  Connettoreopzionaledialimentazione
➍
SegnaleHDMIinuscita  CollegareconloschermoHDMI
PROCEDURE PER L’INSTALLAZIONE
Come preparare un cavo di rete Cat6
Seguire lo standard EIA-568B:
1-Arancio/bianco 2-Arancio   3-Verde/bianco
4-Blu  5-Blu/bianco  6-Verde
7-Marrone/bianco 8-Marrone
