Techly IDATA EXTip-383POE - Descrizione del Pannello; Procedura Per Linstallazione

IT
4
HDBitT HDMI POE Extender
Distanza di trasmissione:CAT5E100m/CAT6120m
4.DispositivoalimentatoPOE:Supportaedèconformeconlostandard
internazionaleIEEE802.3afeconaltridispositivialimentatiPOE.La
massimapotenzadeltrasmettitoreedelricevitoreèdi10w.

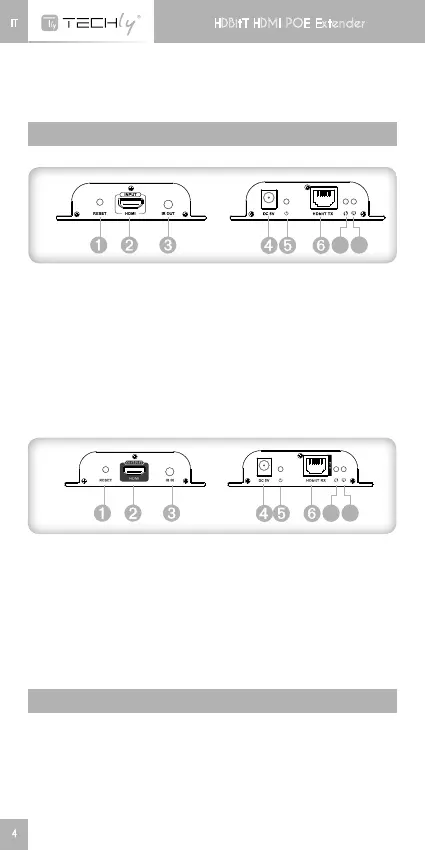

DESCRIZIONE DEL PANNELLO
1. HDMI EXTENDER TX (Trasmettitore)
7 8
➊
Reset
➋
Ingresso segnale HDMI
➌
Uscita segnaleIR per ilcollegamento conil cavo diestensione del
blasterIR
➍
Ingressoalimentazione(DC5V)
➎
Spia alimentazione
➏
UscitasegnaleHDBitT(IngressoPOE)
➐
Spia trasmissione dati
➑
Spia connessione di rete
2. HDMI EXTENDER RX (Ricevitore)
7 8
➊
Reset
➋
Uscita segnale HDMI
➌
Ingresso segnale IR per collegare il cavo di estensione del
ricevitoreIR
➍
Ingressoalimentazione(DC5V)
➎
Spia alimentazione
➏
IngressosegnaleHDBitT(IngressoPOE)
➐
Spia trasmissione dati
➑
Spia connessione di rete
PROCEDURA PER L’INSTALLAZIONE
Come preparare un cavo di rete Cat.5/6
SeguirelostandardEIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
