Techly IDATA-HDMI-EA74K - Schema DI Collegamento; Pannello Posteriore; Optical out

5. TV/BITSTREAM/LPCM 7.1CH:
 Questoselezionatorepermetteagliutentidisce-
glierelesorgentiaudioEDID.
• Modalità TV: in questa modalità utilizza l’EDID
dellaportadiuscitaHDMI,supportaaudioLPCM
7.1canali.
• ModalitàBitstream:questamodalitàutilizzal’E-
DID della porta di uscita HDMI, supporta audio
compresso5.1canali.
• ModalitàLPCM7.1CH:questamodalitàLPCM7.1
usal’EDID dellaporta diuscitaHDMI, supporta
audioLPCM7.1canali.
NOTA: A seconda del formato audio in ingresso,
l’unità potrebbe non presentare uscita audio per
tutte le porte di uscita. Per esempio, la porta di usci-
ta ottica non presenterà audio quando il formato
audioiningressoèsuperiorediLPCM7.1CH.
6. POWER:
Premere questo tasto per accendere l’apparec-
chio o per passare alla modalità standby.

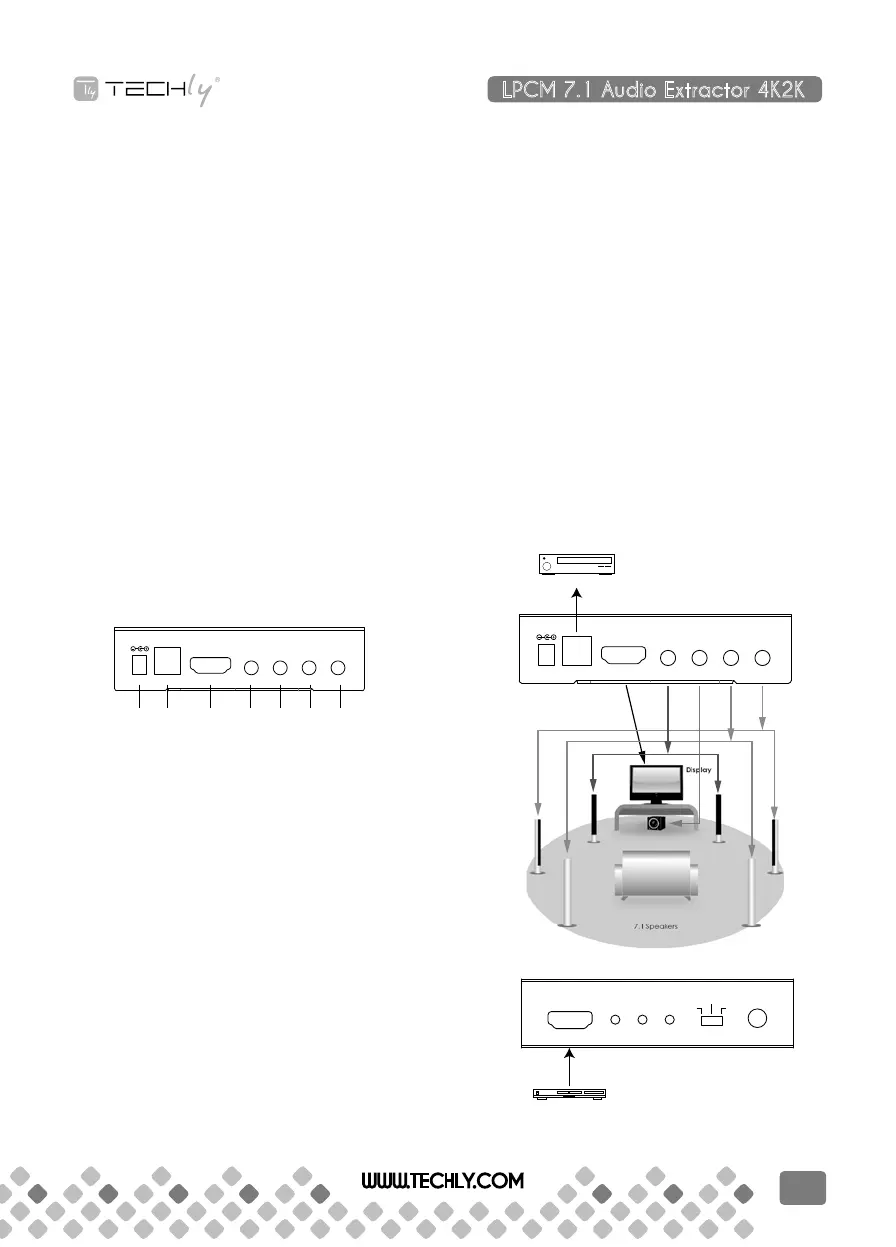

PANNELLO POSTERIORE
1 2 3 4 5 6 7
5 V/DC, 2 A
Optical HDMI Out FL/FR LFE/FC RL/RR RLC/RRC
1. DC 5V:
 Collegare all’alimentatore 5V DC dalla presa di
corrente per alimentare il dispositivo
2. OPTICAL OUT:
 Collegare i dispositivi audio come amplificato-
reosistemaHi-Ficonuncavootticoper uscita
audio digitale. Supporta fino a bitstream audio
5.1CHeLPCM2CH..
3. HDMI OUT:
 Collegare lo schermo  (TV/monitor) tramite un
cavo HDMI per l’uscita del segnale video e audio.
Per la visualizzazione di immagini 4Kx2K o 3D,
si richiede uno schermo che supporti standard
equivalente. Non è richiesto alcun collegamento
HDMI per inviare l’audio tramite le uscite analo-
gica e ottica.
4. FL/FR OUT:
 Collegarel’apparecchiaturaaudiocomeunam-
plificatore o un altoparlante attivo tramite un
cavoconjack 3.5mm4pin perle uscitefrontali
destra e sinistra.
5. LFE/FC OUT:
 Collegarel’apparecchiaturaaudiocomeunam-
plificatore o un altoparlante attivo tramite un
cavoconjack3.5mm4pinperglieffettiabassa
frequenza/subwoofer e le uscite audio frontale
centrale.
6. RL/RR OUT:
 Collegarel’apparecchiaturaaudiocomeunam-
plificatore o un altoparlante attivo tramite un
cavo con jack 3.5mm 4pin per le uscite audio
posteriori destra e sinistra.
7. RLC/RRC OUT:
 Collegarel’apparecchiaturaaudiocomeunam-
plificatore o una cassa attiva tramite un cavo con
jack3.5mm4pinperleusciteaudiocentrosini-
stra posteriore e centro destra posteriore.
8. SCHEMA DI COLLEGAMENTO:
Amplifier
5 V/DC, 2 A
Optical HDMI Out FL/FR LFE/FC RL/RR RLC/RRC
DVD or Blu-ray Player
HDMI In
LPCM Link Power
Power
Bitstream
LPCM
7.1CH
TV
LPCM 7.1 Audio Extractor 4K2K
QUICK INSTALL GUIDE
WWW.TECHLY.COM
3
