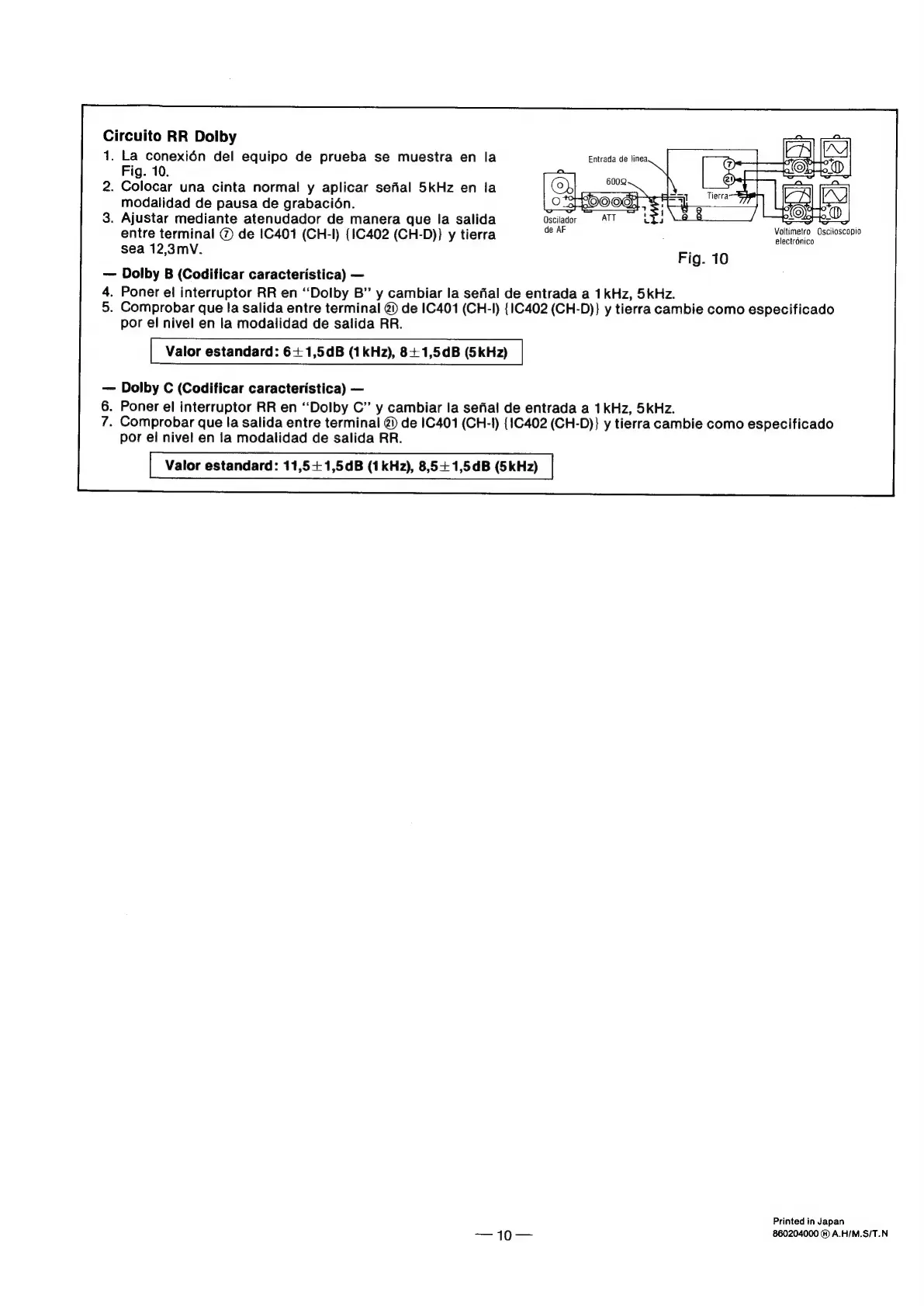

Circuito
RR
Dolby
1.
La
conexién
del
equipo
de
prueba
se
muestra
en
la
Fig.
10.
2.
Colocar
una
cinta
normal
y
aplicar
sefial
5kHz
en
ia
modalidad
de
pausa
de
grabacién.
O-<
3.
Ajustar
mediante
atenudador
de
manera
que
la
salida
Oscilador
:
ee
entre
terminal
@
de
1C401
(CH-I)
{1C402
(CH-D)}
y
tierra
ao
ONT
A
esuCRCA
sea
12,3mvV.
Fig.
10
—
Dolby
B
(Codificar
caracteristica)
—
4.
Poner
el
interruptor
RR
en
“Dolby
B”
y
cambiar
la
sefial
de
entrada
a
1kHz,
5kHz.
5.
Comprobar
que
la
salida
entre
terminal
@
de
1C401
(CH-I)
{IC402
(CH-D)}
y
tierra
cambie
como
especificado
por
el
nivel
en
la
modalidad
de
salida
RR.
Valor
estandard:
6+1,5dB
(1kHz),
8+1,5dB
(5kHz)
—
Dolby
C
(Codificar
caracteristica)
—
6.
Poner
el
interruptor
RR
en
“Dolby
C”
y
cambiar
la
sefial
de
entrada
a
1kHz,
5kHz.
7.
Comprobar
que
la
salida
entre
terminal
@)
de
1C401
(CH-1)
{1C402
(CH-D)}
y
tierra
cambie
como
especificado
por
el
nivel
en
la
modalidad
de
salida
RR.
Valor
estandard:
11,5+1,5dB
(1kHz),
8,5+1,5dB
(5kHz)
Printed
in
Japan
—10—
860204000
@
A.H/M.S/T.N
