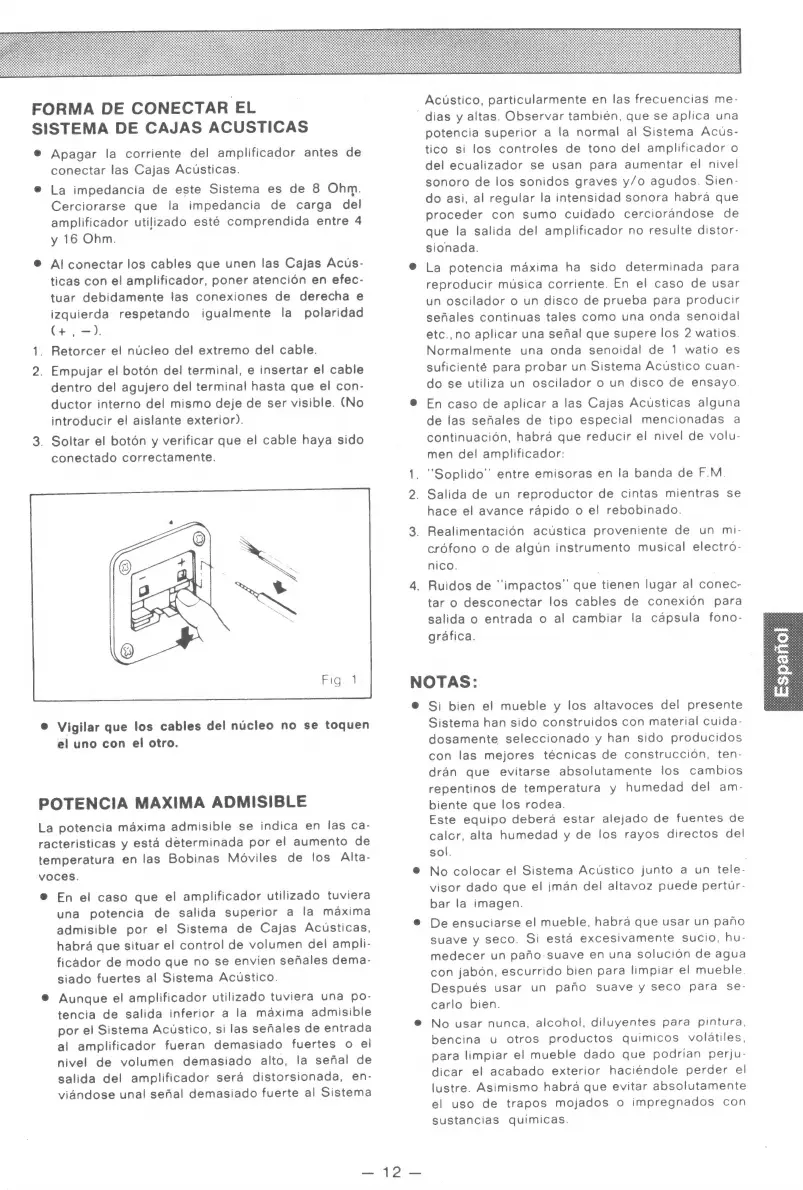

FORMA DE CONECTAR EL
SISTEMA DE CAJAS ACUSTICAS
Apagar la corriente del amplificador antes de
conectar las Cajas Acústicas.
La impedancia de este Sistema es de 8 Ohm.
Cerciorarse que la impedancia de carga del
amplificador utilizado esté comprendida entre 4
y 16 Ohm.
Al conectar los cables que unen las Cajas Acús-
ticas con el amplificador, poner atención en efec-
tuar debidamente las conexiones de derecha e
izquierda respetando igualmente la polaridad
(+, —).
Retorcer el núcleo del extremo del cable.
Empujar el botón del terminal, e insertar el cable
dentro del agujero del terminal hasta que el con-
ductor interno del mismo deje de ser visible. (No
introducir el aislante exterior).
Soltar el botón y verificar que el cable haya sido
conectado correctamente.
e Vigilar que los cables del núcleo no se toquen
el uno con el otro.
POTENCIA MAXIMA ADMISIBLE
La potencia máxima admisible se indica en las ca-
racteristicas y está determinada por el aumento de
temperatura en las Bobinas Móviles de los Alta-
voces.
e En el caso que el amplificador utilizado tuviera
una potencia de salida superior a la máxima
admisible por el Sistema de Cajas Acústicas,
habrá que situar el control de volumen del ampli-
ficador de modo que no se envíen señales dema-
siado fuertes al Sistema Acústico.
Aunque el amplificador utilizado tuviera una po-
tencia de salida inferior a la máxima admisible
por el Sistema Acústico, si las señales de entrada
al amplificador fueran demasiado fuertes o el
nivel de volumen demasiado alto, la señal de
salida del amplificador será distorsionada, en-
viándose unal señal demasiado fuerte al Sistema
Acústico, particularmente en las frecuencias me-
dias y altas. Observar también, que se aplica una
potencia superior a la normal al Sistema Acús-
tico si los controles de tono del amplificador o
del ecualizador se usan para aumentar el nivel
sonoro de los sonidos graves y/o agudos. Sien-
do asi, al regular la intensidad sonora habrá que
proceder con sumo cuidado cerciorándose de
que la salida del amplificador no resulte distor-
sionada.
O la potencia máxima ha sido determinada para
reproducir música corriente. En el caso de usar
un oscilador o un disco de prueba para producir
señales continuas tales como una onda senoidal
etc.,no aplicar una señal que supere los 2 watios.
Normalmente una onda senoidal de 1 watio es
suficienté para probar un Sistema Acústico cuan-
do se utiliza un oscilador o un disco de ensayo.
e En caso de aplicar a las Cajas Acústicas alguna
de las señales de tipo especial mencionadas a
continuación, habrá que reducir el nivel de volu-
men del amplificador:
1. "Soplido'' entre emisoras en la banda de F.M.
2. Salida de un reproductor de cintas mientras se
hace el avance rápido o el rebobinado.
3. Realimentación acústica proveniente de un mi-
crófono o de algún instrumento musical electró-
nico.
4. Ruidos de "impactos’ que tienen lugar al conec-
tar o desconectar los cables de conexión para
salida o entrada o al cambiar la cápsula fono-
gráfica.
NOTAS:
e Si bien el mueble y los altavoces del presente
Sistema han sido construidos con material cuida-
dosamente seleccionado y han sido producidos
con las mejores técnicas de construcción, ten-
drán que evitarse absolutamente los cambios
repentinos de temperatura y humedad del am-
biente que los rodea.
Este equipo deberá estar alejado de fuentes de
calor, alta humedad y de los rayos directos del
sol.
e No colocar el Sistema Acústico junto a un tele-
visor dado que el imän del altavoz puede pertür-
bar la imagen.
e Deensuciarse el mueble, habrá que usar un paño
suave y seco. Si está excesivamente sucio, hu-
medecer un paño-suave en una solución de agua
con jabón, escurrido bien para limpiar el mueble.
Después usar un paño suave y seco para se-
carlo bien.
e No usar nunca, alcohol, diluyentes para pintura,
bencina u otros productos quimicos volátiles,
para limpiar el mueble dado que podrían perju-
dicar el acabado exterior haciéndole perder el
lustre. Asimismo habrá que evitar absolutamente
el uso de trapos mojados o impregnados con
sustancias químicas.
