1 Tallverdier
Enhetstilkoplinger

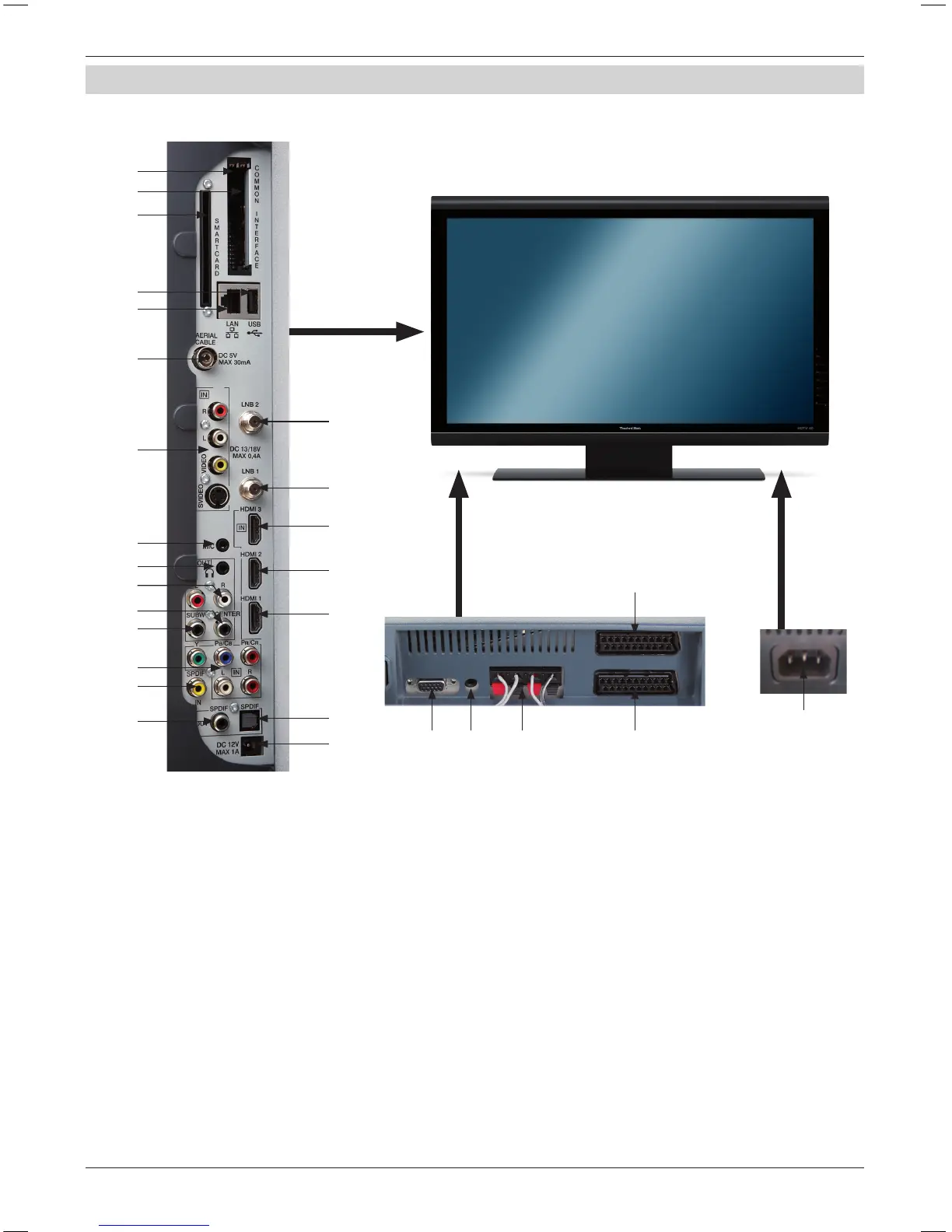

Illustrering av enhetstilkoplingene
1 Common Interface Slot 1
2 Common Interface Slot 2
3 Kortleser (Still gullbrikken
på Conax-smartkortet for-
over og i slot-retningen)
4 USB-tilkopling
5 Nettverkstilkopling (LAN)
6 Antenne-inntak
(DVB-C, DVB-T, analog)
7 Video, S-Video og
audio inntak
8 LNB-inngang 2 (DVB-S)
9 LNB-inngang 1 (DVB-S)
10 HDMI-tilkopling 3
11 HDMI-tilkopling 2
12 HDMI-tilkopling 1
13 Mikrofoninngang
(3.5mm plugg)
14 Hodetelefon uttak
(3.5mm plugg)
15 Audio uttak (R, L)
16 Senter uttak
17 Sub-woofer uttak
18 Komponent inntak
(Y, Pb/Cb, Pr/Cr og audio)
19 Digital audio inntak
(SPDIF, elektrisk)
20 Digitalt audio uttak
(SPDIF, elektrisk)
21 Digital audio uttak
(SPDIF, optisk)
22 DC 12V eekt forde-
lerspenning Forsterkere
23 VGA-tilkopling
24 Audio inntak (VGA/DVI)
(3.5mm plugg)
25 Høytalertilkobling
26 SCART-kopling (AV1)
27 SCART-kopling (AV2)
28 Hovedkopling
1
2
3
4
5
6
7
8
9
10
11
12
21
22
13
14
20
19
18
17
16
15
23 24 25 27
28
26
