210
1 Figurer

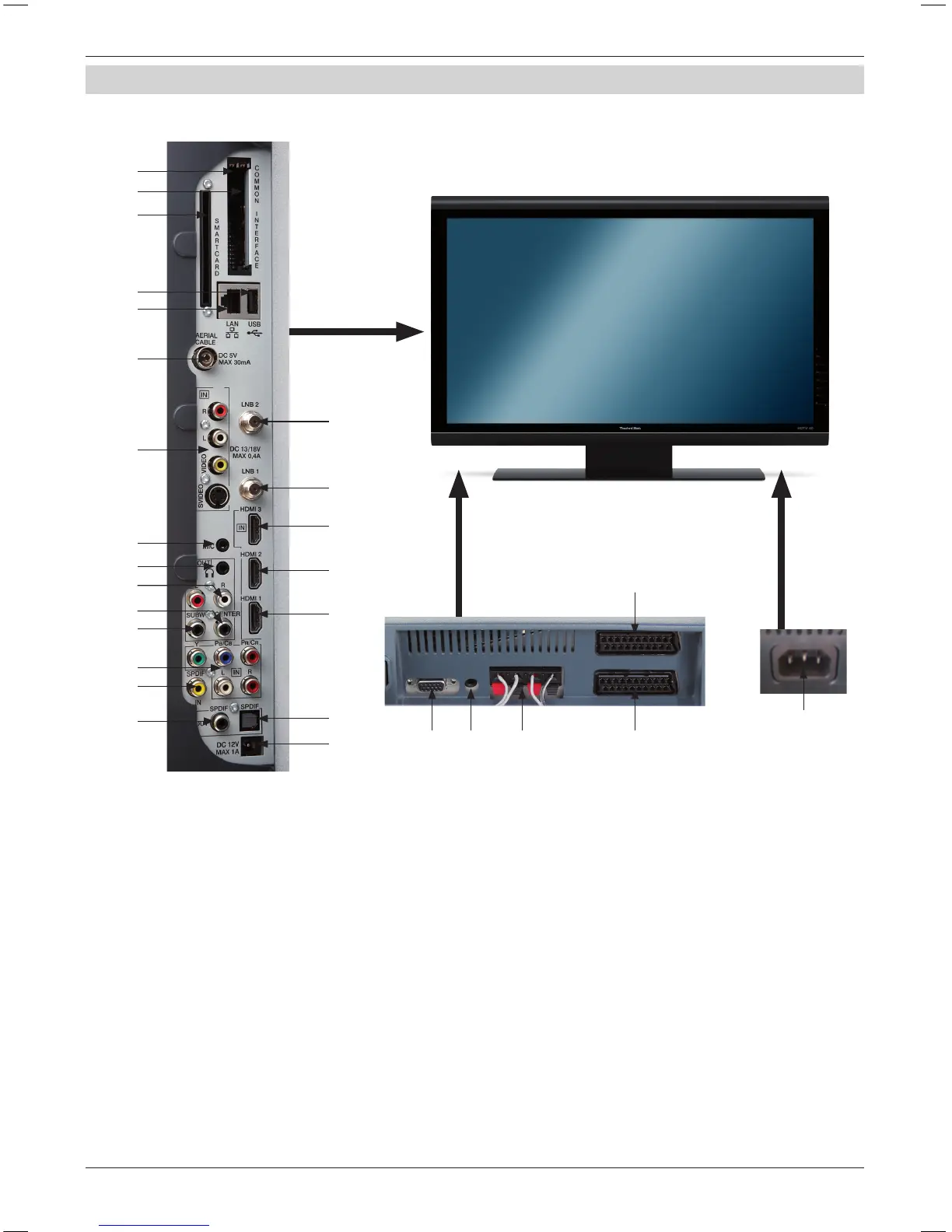

Apparatanslutningar
Illustration av apparatens anslutningar
1 Common Interface plats 1
2 Common Interface plats 2
3 Kortläsare (Rikta in det
guldfärgade chipet på
Conax-smartkortet framåt
mot kortplatsen)
4 USB-anslutning
5 Nätverksanslutning (LAN)
6 Antenningång
(DVB-C, DVB-T, analog)
7 Video, S-Video
och ljudingång
8 LNB-ingång 2 (DVB-S)
9 LNB-ingång 1 (DVB-S)
10 HDMI anslutning 3
11 HDMI anslutning 2
12 HDMI anslutning 1
13 Mikrofoningång
(3.5mm uttag)
14 Hörlursuttag
(3.5 mm uttag)
15 Audio-utgång (H,V)
16 Mitt-utgång
17 Subwoofer utgång
18 Komponentingångar
(Y, Pb/Cb, Pr/Cr och ljud)
19 Digital ljudingång
(SPDIF elektrisk)
20 Digital ljudutgång
(SPDIF, elektrisk)
21 Digital ljudutgång
(SPDIF, optisk)
22 DC 12V utgång kopplings-
spänning ext. förstärkare
23 VGA-anslutning
24 Ljudingång (VGA/DVI)
(3.5mm uttag)
25 Högtalaranslutning
26 SCART-anslutning (AV1)
27 SCART-anslutning (AV2)
28 Nätkontakt
1
2
3
4
5
6
7
8
9
10
11
12
21
22
13
14
20
19
18
17
16
15
23 24 25 27
28
26
