236
1 Kuvat

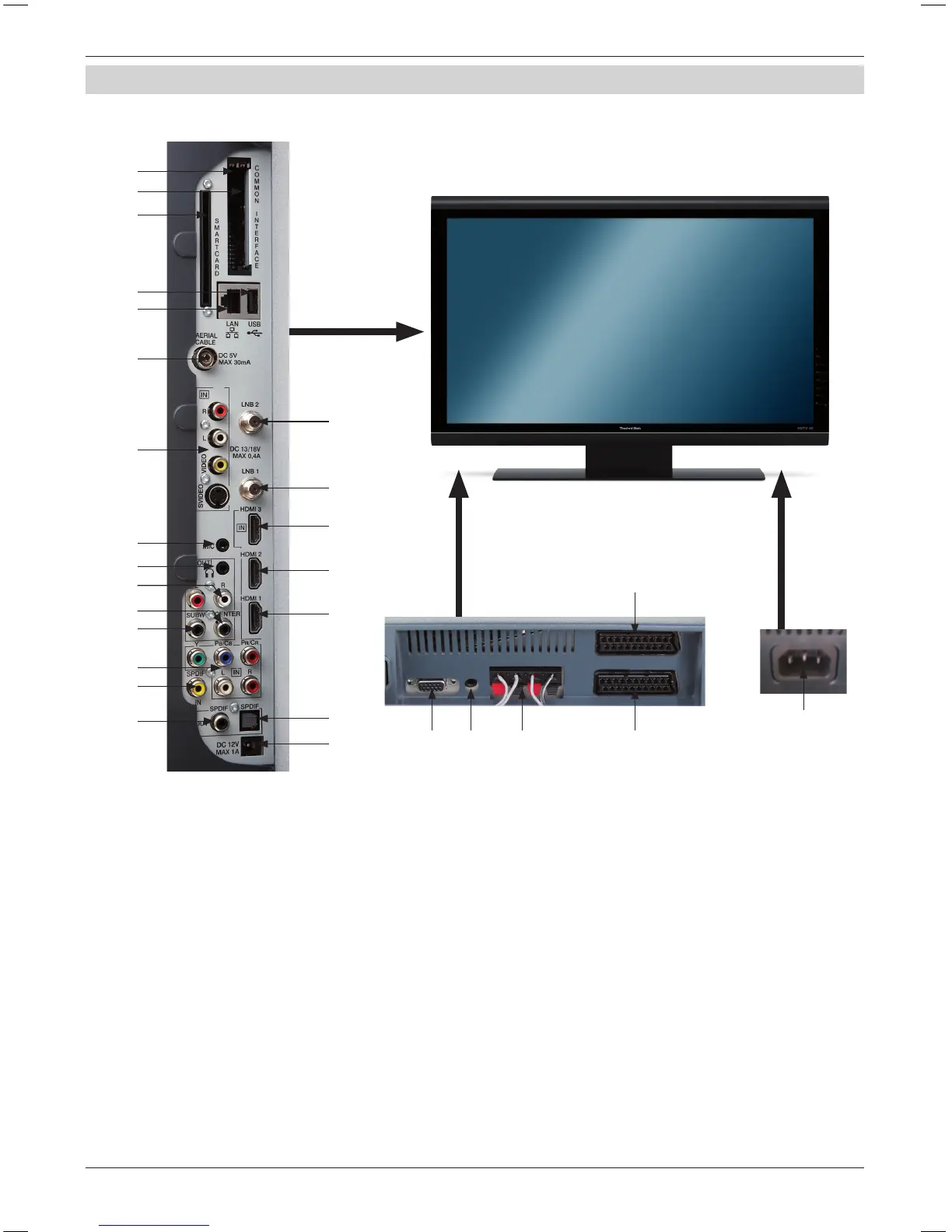

Laitteen liittimet
Kuva laitteen liittimistä
1 Common Interface
-korttipaikka 1
2 Common Interface
-korttipaikka 2
3 Kortinlukija (Suuntaa CO-
NAX-muistikortin kultainen
siru korttipaikkaa kohti).
4 USB-liitäntä
5 Verkkoliitäntä (LAN)
6 Antennin tulo
(DVB-C, DVB-T, analoginen)
7 Video-, S-Video-
ja audion tulo
8 LNB-tulo 2 (DVB-S)
9 LNB-tulo 1 (DVB-S)
10 HDMI-liitäntä 3
11 HDMI-liitäntä 2
12 HDMI-liitäntä 1
13 Mikrofoniltulo
(liitin 3,5 mm)
14 Kuulokkeiden lähtö
(liitin 3,5 mm)
15 Audion lähtö (R,L)
16 Keskuslähtö
17 Alabassokaiuttimen lähtö
18 Komponenttitulot
(Y, Pb/Cb, Pr/Cr ja audio)
19 Digitaalisen audion tulo
(sähköinen SPDIF)
20 Digitaalisen audion lähtö
(sähköinen SPDIF)
21 Digitaalisen audion lähtö
(optinen SPDIF)
22 DC 12V lähdän kytkentä-
jännite, ulk. vahvistimet
23 VGA-liitäntä
24 Audiotulo (VGA/DVI)
(liitin 3,5 mm)
25 Kaiuttimen liitäntä
26 Scart-liitäntä (AV1)
27 Scart-liitäntä (AV2)
28 Verkkoliitin
1
2
3
4
5
6
7
8
9
10
11
12
21
22
13
14
20
19
18
17
16
15
23 24 25 27
28
26
