1 Rysunki
Połączenia urządzenia

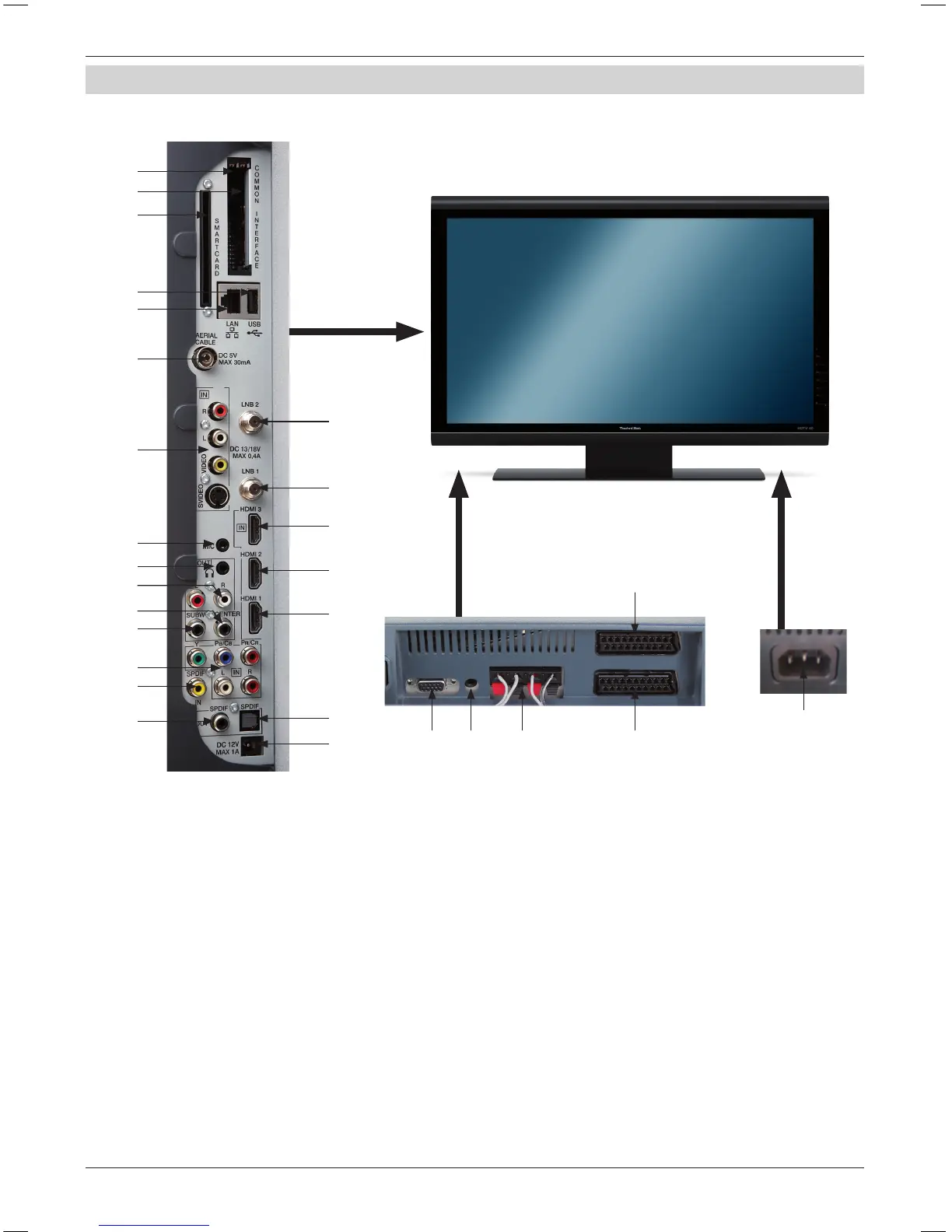

Ilustracja połączeń urządzenia
1 Wspólne gniazdo
interfejsu1
2 Wspólne gniazdo
interfejsu 2
3 Czytnik kart (ustaw złoty
chip karty CONAX z przo-
du, w kierunku gniazda)
4 Złącze USB
5 Połączenie sieciowe (LAN)
6 Wejście antenowe
(DVB-C, DVB-T, analogowe)
7 Wejście wideo,
S-Video i audio
8 Wejście konwertera LNB 2
(DVB-S)
9 Wejście konwertera LNB 1
(DVB-S)
10 Złącze HDMI 3
11 Złącze HDMI 2
12 Złącze HDMI 1
13 Wejście mikrofonowe
(Jack 3.5mm)
14 Wyjście słuchawkowe
(Jack 3.5mm)
15 Wyjście audio (P, L)
16 Wyjście środkowe
17 Wyjście subwoofera
18 Wejścia komponentowe
(Y, Pb/Cb, Pr/Cr i audio)
19 Wejście cyfrowe audio
(elektryczne SPDIF)
20 Wyjście cyfrowe audio
(elektryczne SPDIF)
21 Wyjście cyfrowe audio
(optyczne SPDIF)
22 Wjście prądu stałego 12V
do przełączania zewnętrz-
nych wzmacniaczy
23 Złącze VGA
24 Wejście audio (VGA/DVI)
(Jack 3.5mm)
25 Złącze głośnika
26 Złącze Scart (AV1)
27 Złącze Scart (AV2)
28 Złącze zasilania
1
2
3
4
5
6
7
8
9
10
11
12
21
22
13
14
20
19
18
17
16
15
23 24 25 27
28
26
