28
1 Images

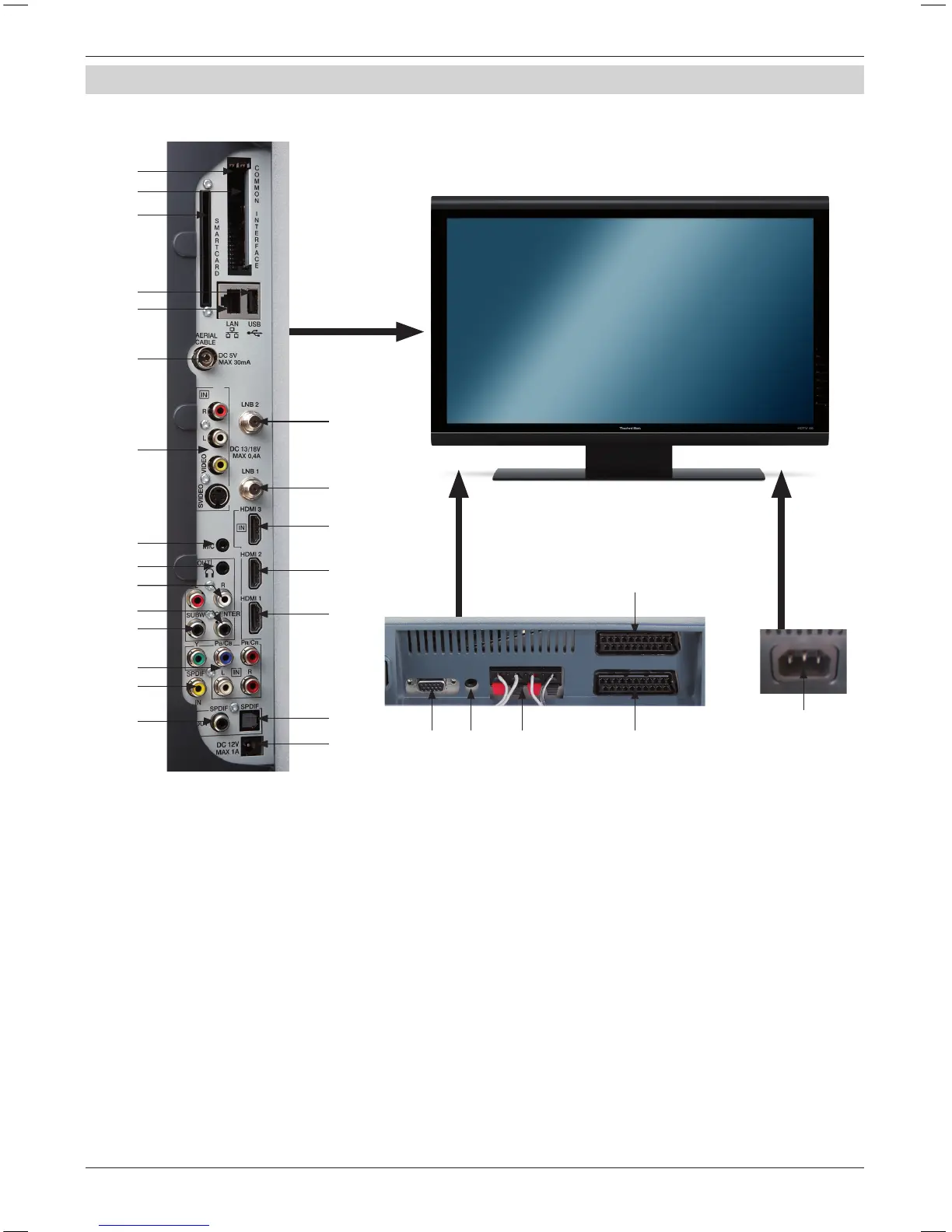

Prises de l’appareil
lllustrations du raccordement de l’appareil
1 Logement 1
d’interface commune
2 Logement 2
d’interface commune
3 Lecteur de carte (la puce
dorée de la carte Conax
doit être vers l’avant et
dans le sens du logement)
4 Prise USB
5 Prise réseau (LAN)
6 Entrée antenne (DVB-C
(numérique câblée),
DVB-T (TNT), analogique)
7 Entrée Vidéo, S-Vidéo
et audio
8 LNB Entrée 2 (DVB-S -
Numérique par satellite)
9 LNB Entrée 1 (DVB-S -
Numérique par satellite)
10 Prise HDMI 3
11 Prise HDMI 2
12 Prise HDMI 1
13 Entrée Microphone
(Prise jack 3.5mm)
14 Sortie casque
(Prise jack 3.5mm)
15 Sortie Audio (R «D», L «G»)
16 Sortie Centre
17 Sortie Subwoofer
18 Entrées composant
(Y, Pb/Cb, Pr/Cr et audio)
19 Entrée audio numérique
(SPDIF électrique)
20 Sortie audio numérique
(SPDIF électrique)
21 Sortie audio numérique
(SPDIF optique)
22 Sortie CC 12V - commu-
tation de tension
ext. Amplicateurs
23 Prise VGA
24 Entrée audio (VGA/DVI)
(Prise jack 3.5mm)
25 Prise haut-parleur
26 Prise Péritel (AV1)
27 Prise Péritel (AV2)
28 Prise d’alimentation
1
2
3
4
5
6
7
8
9
10
11
12
21
22
13
14
20
19
18
17
16
15
23 24 25 27
28
26
