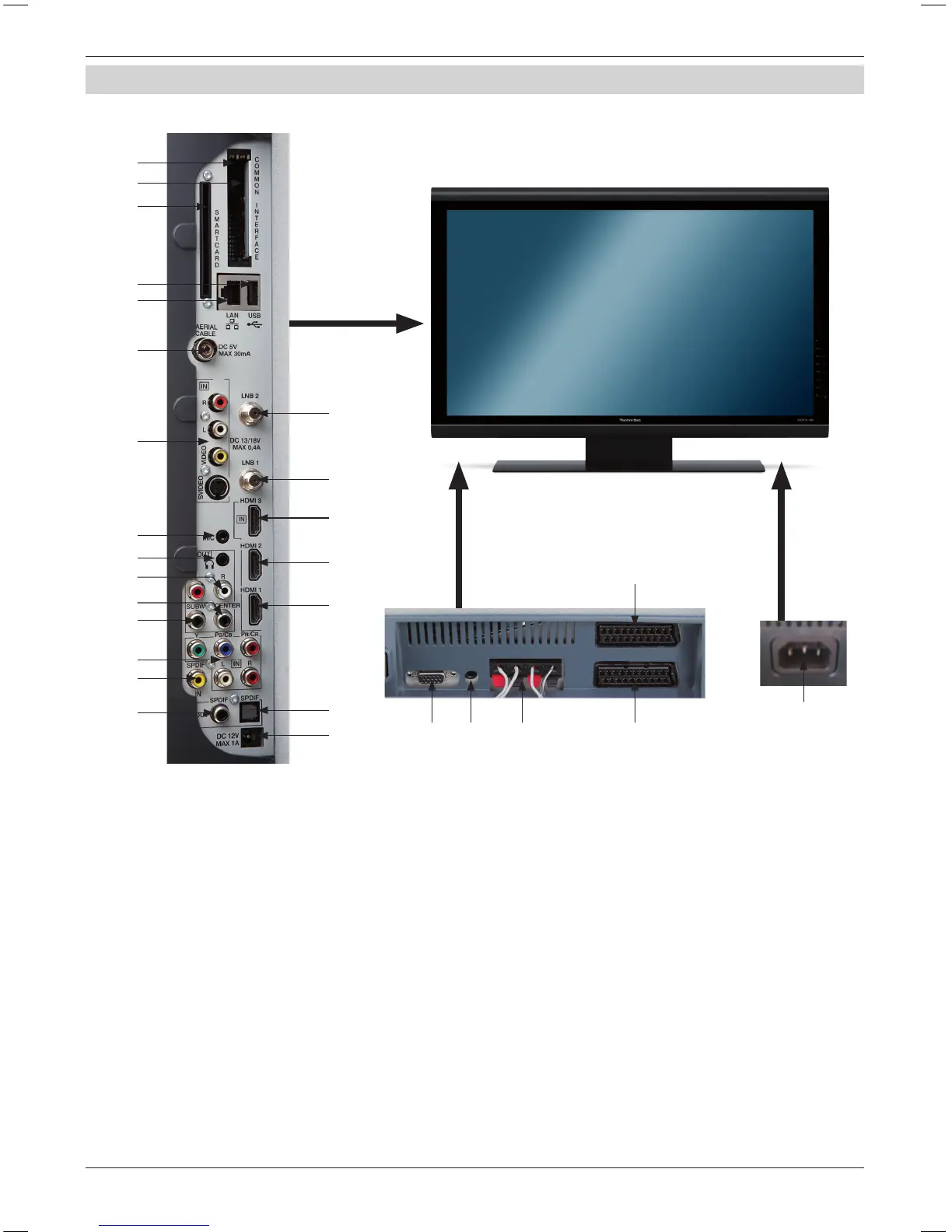

1 Рисунки
Подключение устройств
Иллюстрации подключений
1 Разъем общего
интерфейса 1
2 Разъем общего
интерфейса 2
3 Устройство для
считывания карт
(Наклоните золотистую
микросхему смарт-
карты CONAX вперед и в
направлении разъема)
4 Разъем USB
5 Сетевое соединение (LAN)
6 Антенный вход (DVB-C,
DVB-T, аналоговый)
7 Вход видео, S-Video
и аудио
8 Вход LNB 2 (DVB-S)
9 Вход LNB 1 (DVB-S)
10 Разъем HDMI 3
11 Разъем HDMI 2
12 Разъем HDMI 1
13 Вход для микрофона
(разъем 3,5 мм)
14 Выход для наушников
(разъем 3,5 мм)
15 Аудиовыход (Л,П)
16 Центральный выход
17 Выход сабвуфера
18 Компонентные входы
(Y, Pb/Cb, Pr/Cr и аудио)
19 Цифровой аудиовход
(электрический SPDIF)
20 Цифровой аудиовыход
(электрический SPDIF)
21 Цифровой аудиовыход
(оптический SPDIF)
22 Выход постоянного тока
12 В для переключающего
напряжения (внешн.
усилители)
23 Разъем VGA
24 Аудиовход (VGA/DVI)
(разъем 3,5 мм)
25 Разъем для подключения
динамиков
26 Разъем для подключения
Scart (AV1)
27 Разъем для подключения
Scart (AV2)
28 Разъем для подключения
питания
1
2
3
4
5
6
7
8
9
10
11
12
21
22
13
14
20
19
18
17
16
15
23 24 25 27
28
26
