TechniSat HDTV 46 - Page 80

80
1 Figure

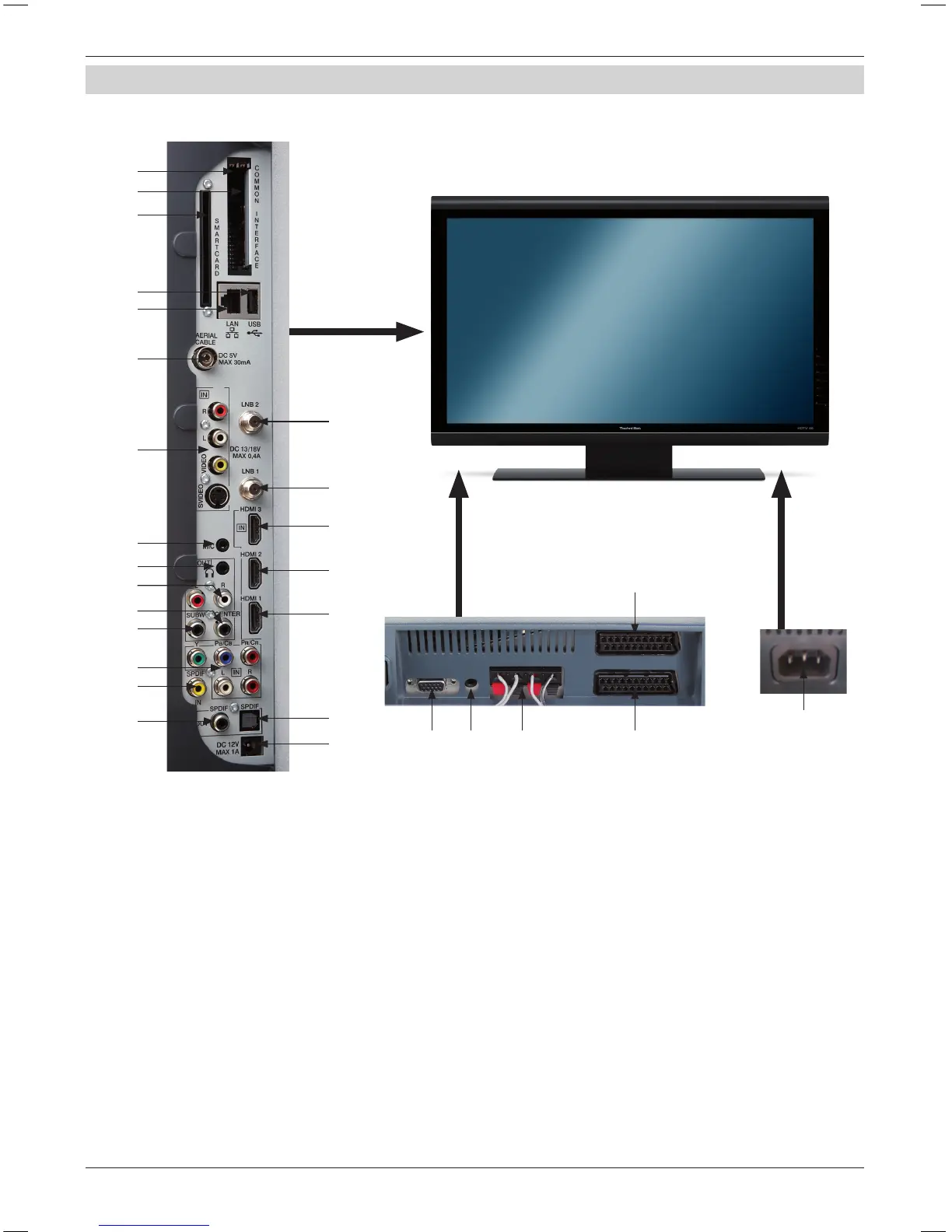

Collegamenti del dispositivo
lllustrazione dei collegamenti del dispositivo
1 Slot 1 Interfaccia comune
2 Slot 2 Interfaccia comune
3 Lettore scheda (Regolare
il chip dorato della smart
cart Conax in avanti e
nel senso dello slot)
4 Collegamento USB
5 Collegamento di rete (LAN)
6 Ingresso antenna (DVB-C,
DVB-T, analogico)
7 Video, S-Video e
ingresso audio
8 Ingresso LNB 2 (DVB-S)
9 Ingresso LNB 2 (DVB-S)
10 Collegamento HDMI 3
11 Collegamento HDMI 2
12 Collegamento HDMI 1
13 Ingresso microfono
(Jack da 3,5 mm)
14 Ingresso cue
(Jack da 3,5 mm)
15 Uscita audio (R, L)
16 Uscita centrale
17 Uscita sub-woofer
18 Ingresso componente
(Y, Pb/Cb, Pr/Cr e audio)
19 Ingresso audio digitale
(SPDIF elettrico)
20 Uscita audio digitale
(SPDIF elettrico)
21 Uscita audio digitale
(SPDIF ottico)
22 Tensione di commutazione
uscita CC 12 V est.
Amplicatori
23 Collegamento VGA
24 Ingresso audio (VGA/DVI)
(Jack da 3,5 mm)
25 Collegamento altoparlante
26 Collegamento Scart (AV1)
27 Collegamento Scart (AV2)
28 Connettore
all‘alimentazione di rete
1
2
3
4
5
6
7
8
9
10
11
12
21
22
13
14
20
19
18
17
16
15
23 24 25 27
28
26
