6.4 Espaces libres à respecter
Dans le but de permettre un usage correct de la machine entretien aisé de celle-ci, dans des conditions de
sécurité, l’installation doit être effectuée de façon à respecter les espaces libres minimums pour l’ouverture de la
machine.
5 Montage
Montage:

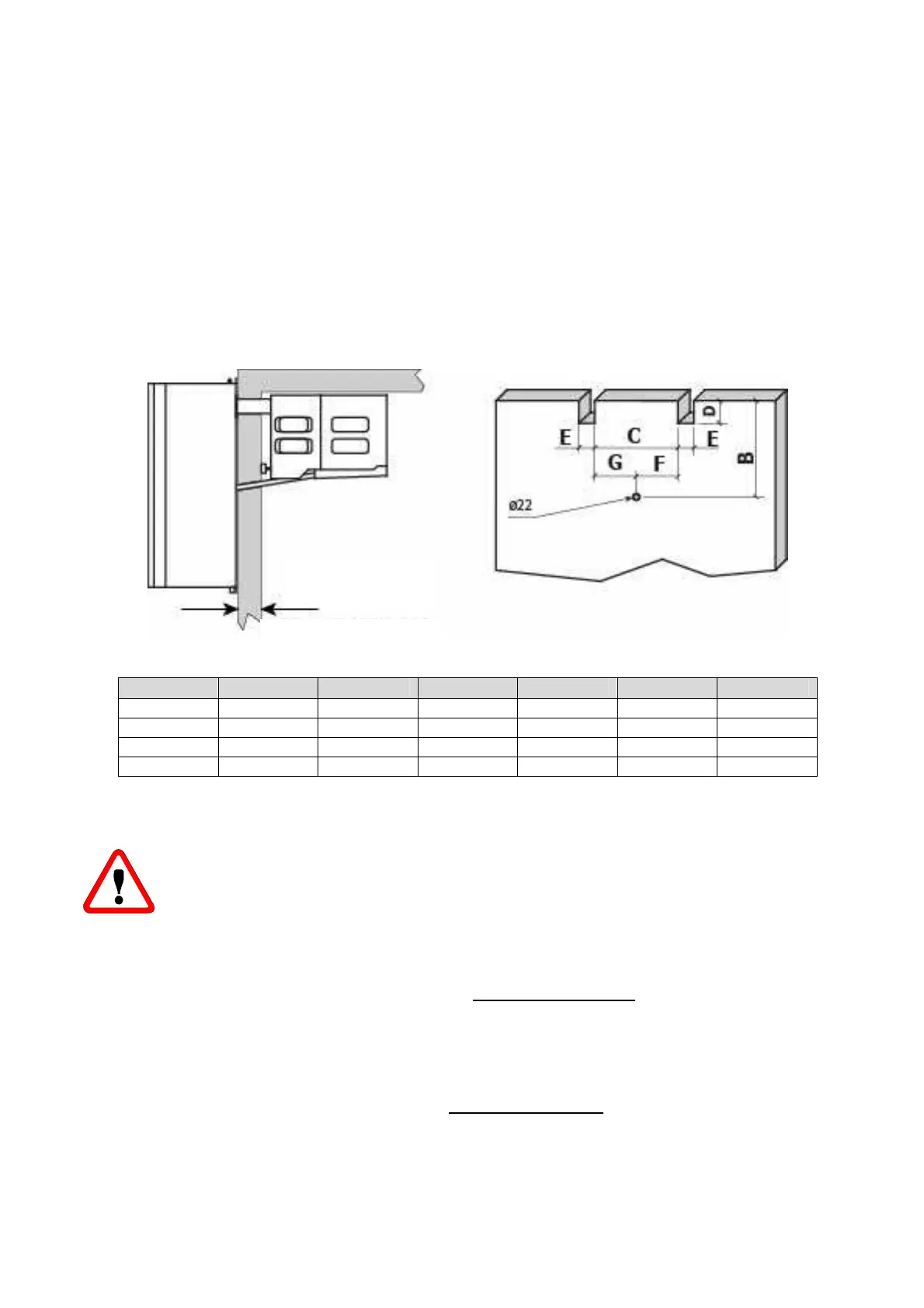

Avant la mise en place de l'unité, il faut effectuer les entailles et les trous sur la chambre selon la figure ci-
dessous. Fixer l’unité avec les vis prévues à cet effet. Placer ensuite l'unité sur la chambre : effectuer le
branchement entre le tuyau d’écoulement du bac évaporateur et le trou pratiqué sur le mur en utilisant le tube
dans lequel on aura préalablement enfilé la résistance d’écoulement (seulement pour les modèles Basse
température). Remplir le trou dans la paroi avec du matériel isolant, tel que polyuréthanne ou silicone, et
positionner le couvercle servant à boucher le trou.
Mod. B C D E F G
AT1 324 295 80 55 147,5 147,5
AT2 324 595 80 55 297,5 297,5
AT3 400 542 65 85 271 271
AT4 450 542 65 85 271 271
ATTENTION
Vérifier que l’unité et les dispositifs qu’elle contient n’aient pas été endommagés
pendant le transport, en particulier les composants fixés à la porte du tableau
électrique et les tubes de l’installation frigorifique. Procéder ensuite à l’installation sur
la chambre froide suivant les schémas, en faisant beaucoup d’attention au branchement
électrique.
6.6 Protections et précautions de sécurité
Le constructeur a prévu les
protections mécaniques
suivantes:
1. Protections fixes latérales et supérieures de l’unité d’évaporation et de l’unité de
condensation: elles sont fixées à la charpente par des vis de blocage.
2. Protections fixes externes électroventilateurs sur l’unité de condensation et
d’évaporation: elles sont fixées par des vis.
Le constructeur a prévu les
protections électriques
suivantes:
a. Protection thermique ventilateurs (incorporés dans les moteurs) à rétablissement
automatique: protection des électroventilateurs contre des absorptions élevées de
courant
c. Pressostat haute pression à rétablissement automatique (seulement pour les
groupes où il est prévu): protection contre des pressions trop élevées
Max 120
