6.4 Espacios libres obligatorios
Para permitir un uso correcto del equipo y facilitar una ágil manutención del mismo en condiciones de
seguridad, está previsto que la instalación tenga lugar en una posición que respete los espacios libres mínimos
para la apertura del equipo.
6.5 Montaje
Montaje

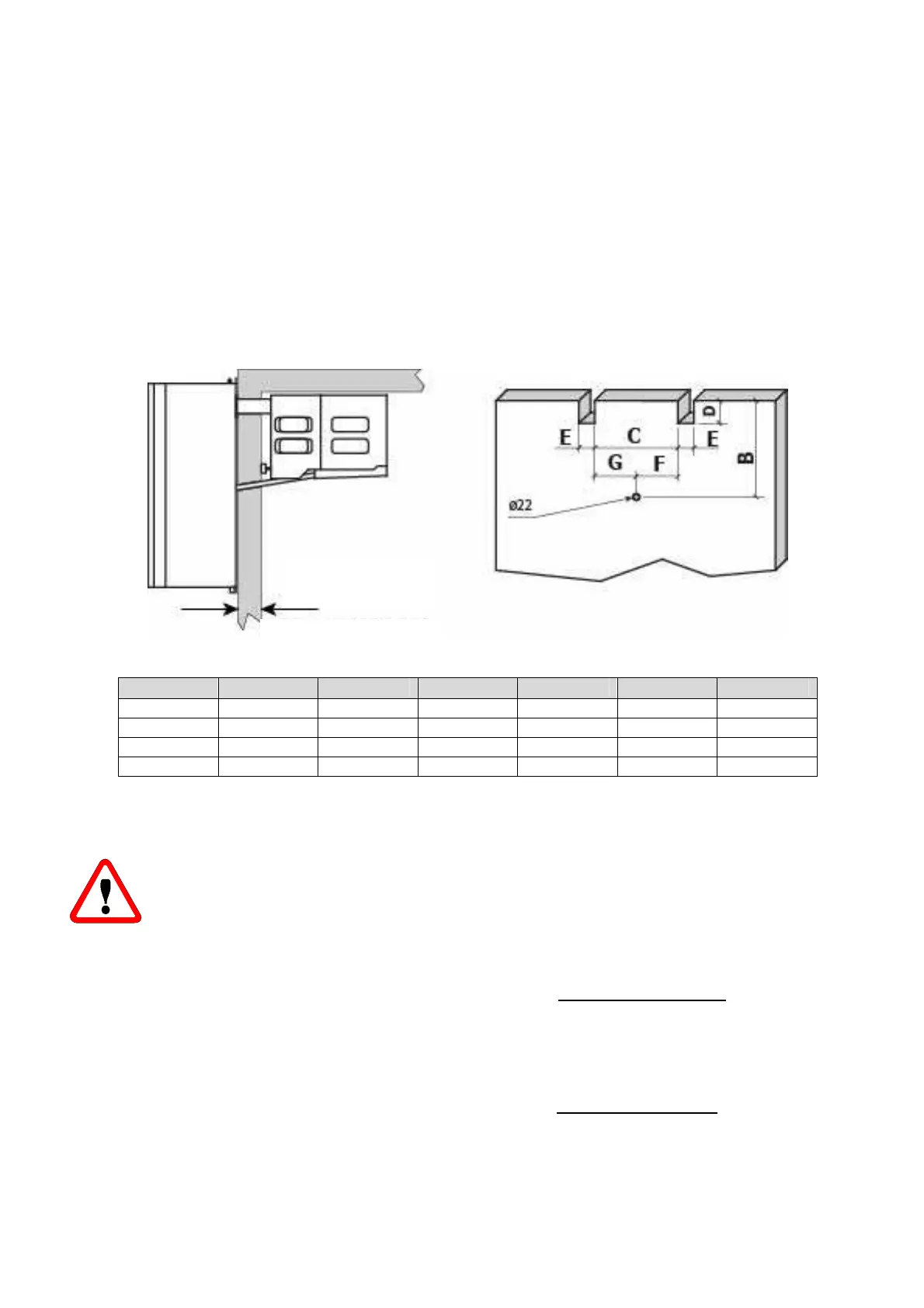

Antes de colocar el equipo, hay que realizar unos cortes y agujeros en la cámara como indica la figura. Sujete el
equipo con los tornillos apropiados. A continuación coloque el equipo en la cámara; realice la conexión entre el
desagüe de la bandeja de evaporación y el agujero realizado en la pared utilizando el tubo en que
habrá introducido previamente la resistencia de desagüe (solo para los modelos de Baja temperatura). Sujete
luego el racor con el tornillo proporcionado. Rellene el agujero de la pared con material aislante,
poliestireno o silicona, y coloque la tapa encima del agujero
Mod. B C D E F G
AT1 324 295 80 55 147,5 147,5
AT2 324 595 80 55 297,5 297,5
AT3 400 542 65 85 271 271
AT4 450 542 65 85 271 271
CUIDADO
Compruebe que el transporte no haya provocado daños al equipo o a los aparatos
contenidos en él, especialmente a los componentes que se hallan en la puerta del cuadro
eléctrico y en los tubos del sistema frigorífico. A continuación proceda a su montaje en la
cámara como se indica en los esquemas, teniendo especial cuidado con la conexión
eléctrica.
6.6 Protecciones y medidas de seguridad adoptadas
El Fabricante ha predispuesto las siguientes
protecciones mecánicas
:
1. Protecciones fijas laterales y superiores de la unidad evaporadora y de la unidad
condensadora: están sujetas en la parte de madera mediante tornillos de sujeción.
2. Protecciones fijas exteriores de los electroventiladores en la unidad condensadora
y evaporadora: están sujetados con tornillos.
El Fabricante ha predispuesto las siguientes
protecciones eléctricas
:
a. Protección térmica ventiladores (incorporados en los motores) de
reinserción automática: protección de los electroventiladores contra el consumo
elevado de corriente
b. Presostato de alta presión de reinserción automática (solo para grupos en los que
esté previsto): protección contra presiones demasiado elevadas
