7
6.4 Spazi liberi di rispetto
Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della stessa, in
condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi minimi
per l'apertura della macchina
6.5 Montaggio

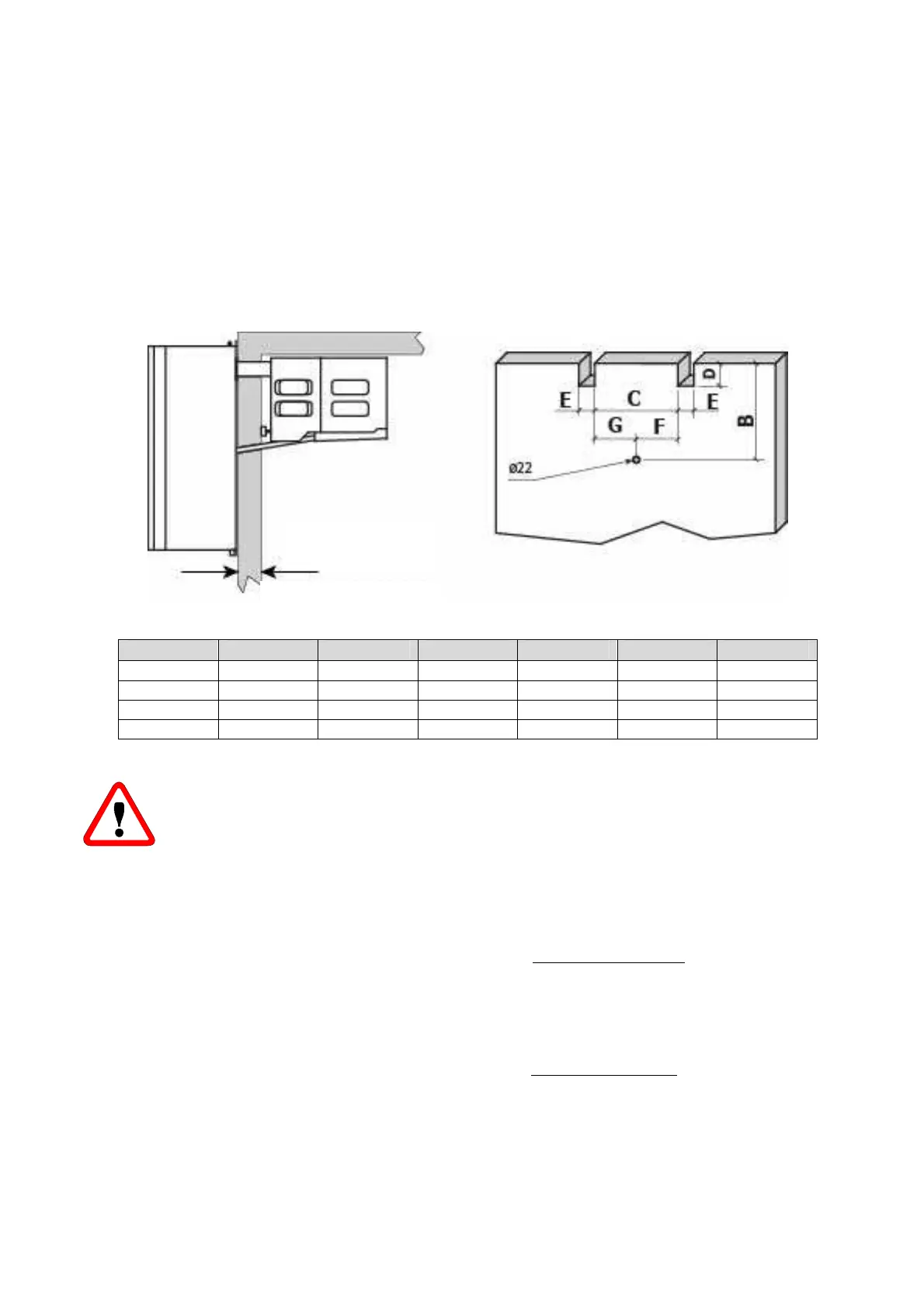

E’ necessario, prima del posizionamento dell’unità, eseguire i tagli ed i fori sulla cella come da figura.
Fissare l’unità con le apposite viti. Posizionare quindi l’unità sulla cella. Fissare l’ unita portando le staffe di
bloccaggio , a ridosso della parete cella , stringere le viti . Eseguire il collegamento fra lo scarico della bacinella
evaporatore e la vaschetta evaporazione acqua di condensa, utilizzando il tubo fornito con l’unità.
Mod. B C D E F G
AT1 324 295 80 55 147,5 147,5
AT2 324 595 80 55 297,5 297,5
AT3 400 542 65 85 271 271
AT4 450 542 65 85 271 271
ATTENZIONE
Verificare che il trasporto non abbia causato danni all'unità e alle apparecchiature in
essa contenute , in special modo ai componenti fissati sulla porta del quadro elettrico
ed alle tubazioni dell'impianto frigorifero. Procedere quindi al montaggio su cella come
indicato dagli schemi , ponendo particolare attenzione al collegamento elettrico.
6.6 Protezioni ed accorgimenti adottati ai fini della sicurezza
Il costruttore ha predisposto le seguenti
protezioni meccaniche
1. Protezioni fisse laterali e superiori dell'unità evaporatore e dell'unità
condensante: sono fissate alla carpenteria mediante viti di bloccaggio.
2. Protezioni fisse esterne elettroventilatori sull'unità condensante ed
evaporante: sono fissate con viti.
Il costruttore ha predisposto le seguenti
protezioni elettriche:
a. Protezione termica ventilatori (incorporati nei motori) a reinserzione automatica :
protezione degli elettroventilatori da assorbimenti elevati di corrente
b. Pressostato di alta pressione a reinserzione automatica (solo per gruppi ove
previsto): protezione contro pressioni troppo elevate
Max 120
