8
D) Collegare allo scarico dell’acqua di condensa, posto nella parte inferiore
dell’evaporatore, un tubo per l’evacuazione dell’acqua..

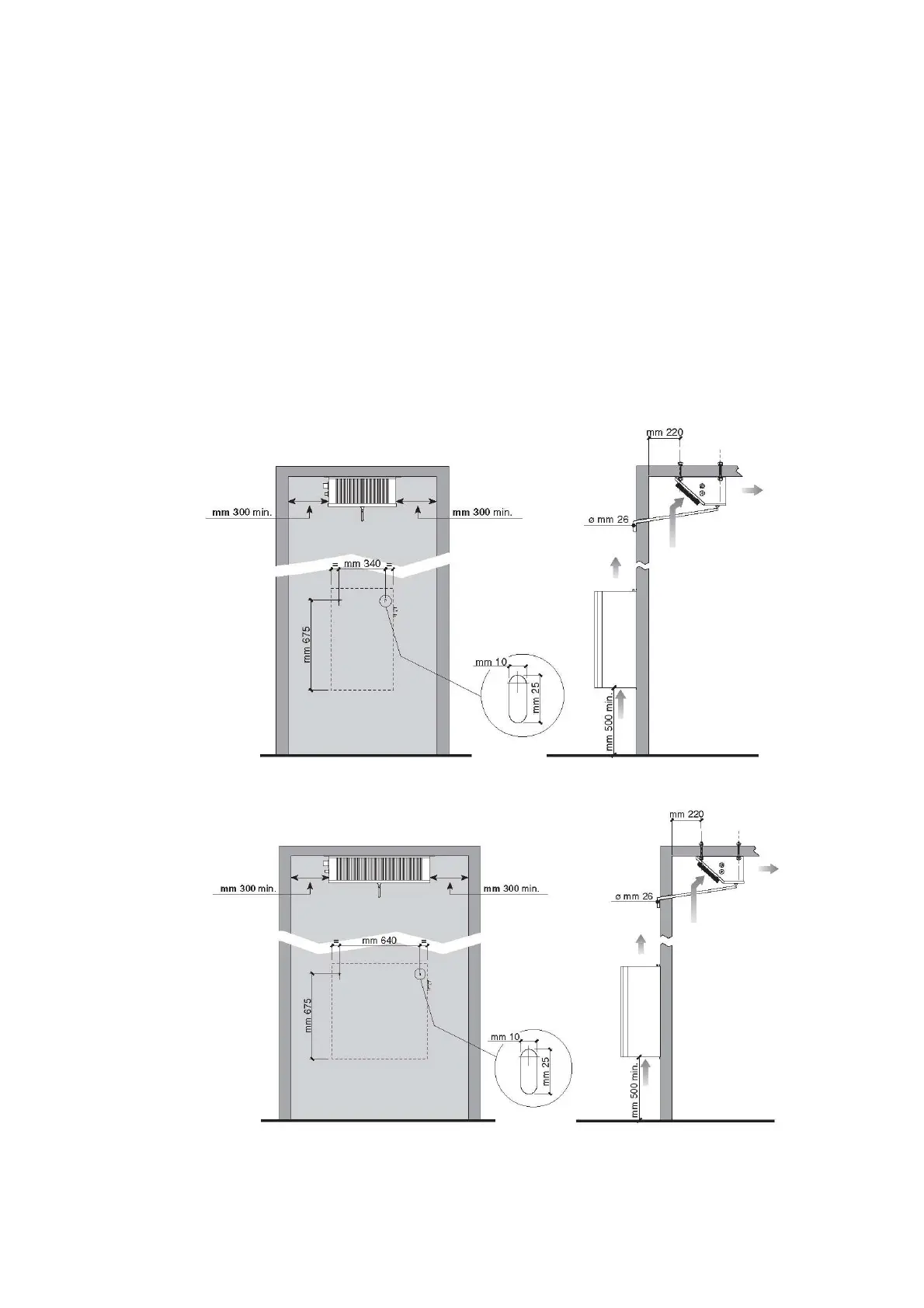

6.4 Spazi liberi di rispetto
Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della
stessa, in condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli
spazi liberi minimi per l'apertura della macchina
6.5 Montaggio
A) Posizionare l’unità condensatrice a parete.
B) Eseguire i fori sul soffitto della cella rispettando la distanza dalla parete minimo 220 mm.
C) Collegare i connettori posti sull’evaporatore e sull’unità condensante con i cavi sonda e potenza (di
lunghezza pari al tubo precaricato di gas per modelli).
D) Collegare allo scarico dell’acqua di condensa, posto nella parte inferiore dell’evaporatore, un tubo
per l’evacuazione dell’acqua.
CS 1
CS 2
