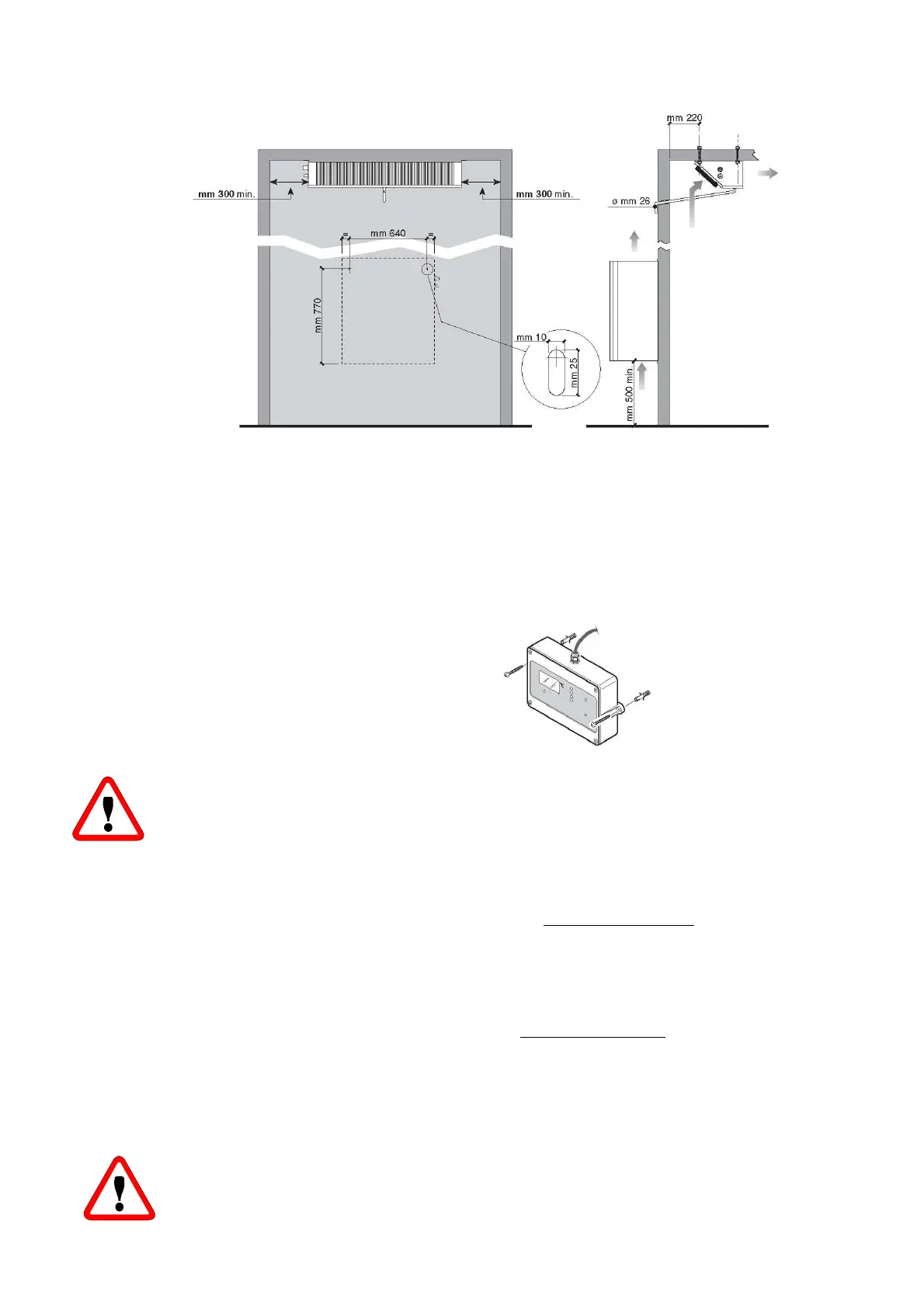

6.6 Fissaggio del pannello remoto:
Fissare il fondo del pannello remoto alla parete prescelta, utilizzando i fori esistenti,
avendo cura di mantenere una posizione verticale.
Sistemare il cavo di collegamento tra pannello ed unità avendo cura di non affiancarlo ad
altri cavi esistenti nell'impianto
ATTENZIONE
Verificare che il trasporto non abbia causato danni all'unità e alle apparecchiature in essa
contenute , in special modo ai componenti fissati sulla porta del quadro elettrico ed alle
tubazioni dell'impianto frigorifero. Procedere quindi al montaggio su cella come indicato
dagli schemi , ponendo particolare attenzione al collegamento elettrico.
6.7 Protezioni ed accorgimenti adottati ai fini della sicurezza
Il costruttore ha predisposto le seguenti
protezioni meccaniche
1. Protezioni fisse laterali e superiori dell'unità evaporatore e dell'unità condensante:
sono fissate alla carpenteria mediante viti di bloccaggio.
2. Protezioni fisse esterne elettroventilatori sull'unità condensante ed evaporante:
sono fissate con viti.
Il costruttore ha predisposto le seguenti
protezioni elettriche:
a. Protezione termica ventilatori (incorporati nei motori) a reinserzione automatica :
protezione degli elettroventilatori da assorbimenti elevati di corrente
b. Pressostato di alta pressione a reinserzione automatica (solo per gruppi ove
previsto): protezione contro pressioni troppo elevate
AVVERTENZE
Le protezioni sono state predisposte dal costruttore al fine di salvaguardare l'incolumità
dell'operatore durante lo svolgimento delle sue mansioni
CS 3
