- Controle que la alimentación de la instalación eléctrica respete los valores indicados
en la chapa con los datos técnicos.
- La tensión de alimentación no tiene que diferir de aquella indicada en la chapa de
±5%.
- La conexión a la red eléctrica se tiene que predisponer según las normas vigentes
en el país donde se utiliza la unidad.
- La toma de corriente utilizada para la unidad tiene que poseer un conductor de
tierra, un adecuado fusible y también tiene que estar protegida con un interruptor
magnetotérmico diferencial con sensibilidad igual o menor que 30 mA.
- Bloquee el brazo en la posición completamente subida (el perno de bloqueo tiene
que estar desatornillado).
- Introduzca el enchufe del cable de alimentación, en la toma de corriente.
- Con la máquina apagada, controle el perl del esmeril con la respectiva plantilla
; si fuese necesario, restablezca el perl correcto mediante el avivado del
esmeril.
Utilice los dispositivos individuales de protección.
- Ponga en marcha la esmeriladora desplazando el interruptor hasta la posición “1”.
- Durante la puesta en funcionamiento se enciende la bombilla que ilumina la zona
de esmerilado.
- Comience a retocar el perl del esmeril con el avivaesmeril, trabajando siempre con
mucho cuidado, empuñándolo con las dos manos con rmeza y ecacia .
- Detenga la máquina y después controle con la plantilla que el perl obtenido sea
correcto .
El contacto con el esmeril, mientras gira a una elevada velocidad, puede
ocasionar quemaduras y abrasiones.

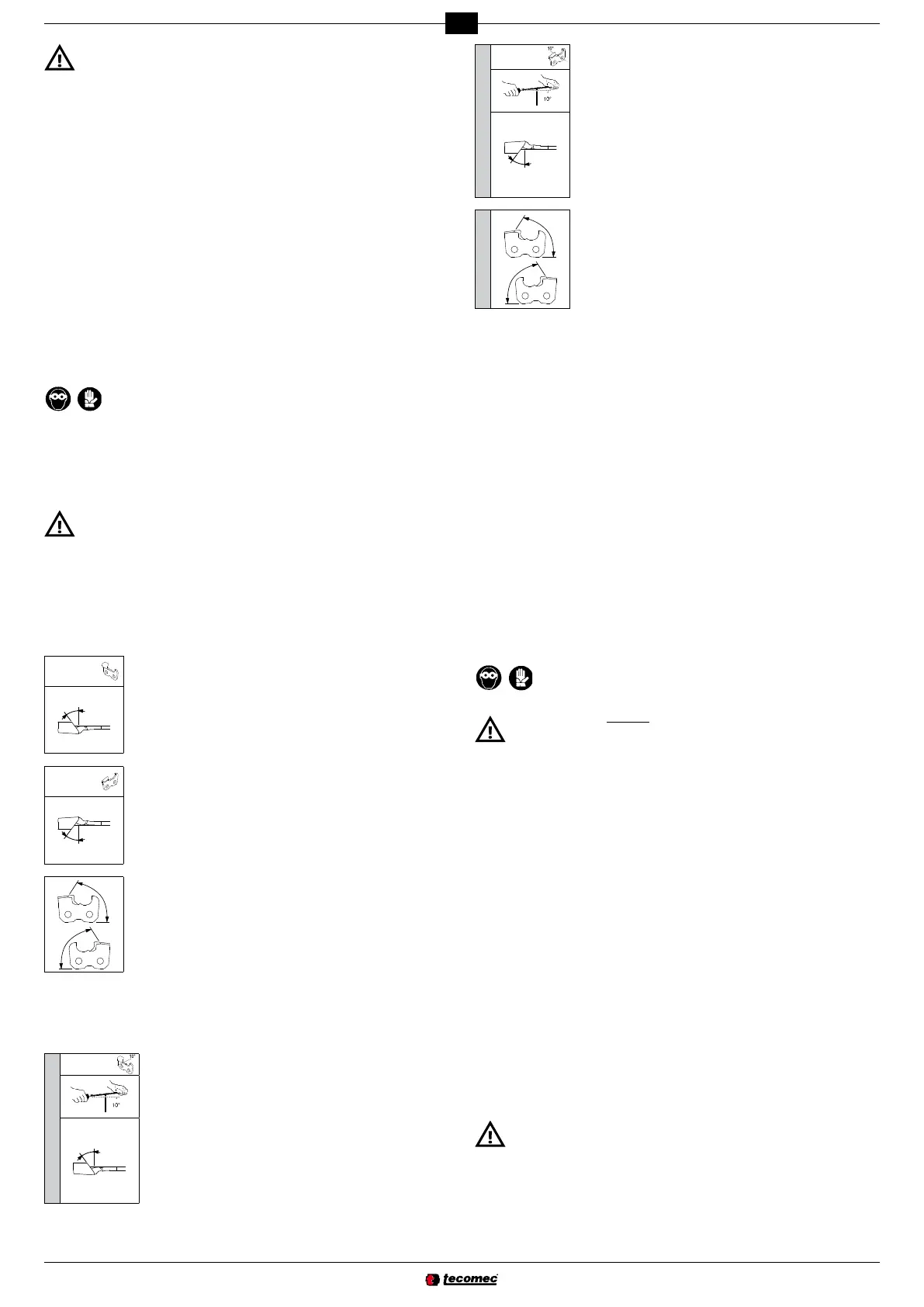

- Después de haber establecido el tipo de cadena que se va a esmerilar, localice
los ángulos de regulación (morsa y brazo) en la Tabla de las cadenas (columnas
C/D/E).
diente
DERECHO
- Aoje la manopla M20.
- Gire la morsa en el sentido de las agujas del reloj.
- Ubique la referencia de la morsa, en correspondencia con
el ángulo deseado.
- Ajuste de nuevo la manopla M20.
diente
IZQUIERDO
- Aoje la manopla M20.
- Gire la morsa en sentido contrario a las agujas del reloj.
- Ubique la referencia “” de la morsa, en correspondencia con el
ángulo deseado.
- Ajuste de nuevo la manopla M20.
- Aoje la manopla posterior M23 y gire el brazo hacia la derecha.
Ubique la referencia , en correspondencia con el ángulo
deseado.
- Ajuste de nuevo la manopla M23.
- Localice los ángulos de regulación como se ilustró antes.
- Regule una ulterior posición de esmerilado: el ángulo bajo. Para determinar las
cadenas que necesitan esta regulación consulte la columna que está en la Tabla
de las cadenas.
diente
DERECHO
- Aoje la manopla M20.
- Haga bascular totalmente la morsa hacia adentro, haciendo
coincidir la referencia de la izquierda con la de abajo.
- Gire la morsa en el sentido de las agujas del reloj.
- Ubique la referencia “DOWN 10” (derecha) de la morsa, en
correspondencia con el ángulo deseado.
- Ajuste de nuevo la manopla M20.
diente
IZQUIERDO
- Aoje la manopla M20.
- Haga bascular totalmente la morsa hacia el operador, hacien-
do coincidir la referencia de la derecha con la de abajo.
- Gire la morsa en sentido contrario a las agujas del reloj.
- Ubique la referencia “DOWN 10” (izquierda) de la morsa, en
correspondencia con el ángulo deseado.
- Ajuste de nuevo la manopla M20
- Aoje la manilla posterior M23 y gire el brazo hacia la derecha.
Ubique la referencia “DOWN 10” en el ángulo deseado.
- Ajuste de nuevo la manopla M23.
- Introduzca la cadena en la morsa .
- Desplace el diente hasta che haga tope contra el sujetador de la cadena A29.
- Intervenga sobre el pomo P29 para colocar correctamente el sujetador de la cadena
A29 respecto al diente.
- Atornille el perno P17 para desbloquear el brazo .
- Desplace el esmeril sobre el diente a esmerilar, tirando el brazo hacia abajo.
- Intervenga sobre el pomo P30 para mover la cadena, de modo que el lo del diente
roce el esmeril . Durante esta operación la cadena se tiene que desplazar
libremente sobre la morsa, pero sin juego.
- Entonces levante el brazo y enrosque el pomo P30, para avanzar más aún el diente
a esmerilar.
Cuanto mayor sea el desgaste de los dientes, mayor tendrá que ser este avance.
Viceversa, para dientes poco consumidos, será suciente una extracción mínima.
- Intervenga sobre el pomo P31, para regular la profundidad de esmerilado del diente.
El esmeril tiene que rozar, en sentido vertical, el fondo del diente.
- Una vez que haya encontrado la posición exacta del diente, ajuste la manilla de
bloqueo de la cadena M32.
Al tirar la manilla M32 hacia el operador, se podrá volver a ubicar de modo tal que
se facilite el esmerilado.
- Durante dicha operación utilice los dispositivos individuales de
protección.
- Todas las regulaciones se tienen que realizar estando el motor apagado
y con el esmeril detenido.
- En caso de choques o golpes accidentales al esmeril durante el esme-
rilado, siga las indicaciones del párrafo ADVERTENCIAS SOBRE EL
ESMERIL.
- Se aconseja limpiar la cadena antes de realizar el esmerilado.
- Para no cargar excesivamente el motor y para no dañar los dientes de la cadena,
extraiga mínimas cantidades de material y no se detenga durante mucho tiempo
sobre el mismo diente, se puede quemar el lo.
- Esmerilar todos los dientes del mismo lado y después, regulando la morsa como
se indica en los párrafos anteriores, ale los dientes del lado opuesto.
- Durante el esmerilado no utilice líquidos refrigerantes.
- Controle que la manilla de apriete de la morsa M32 esté activada y que la cadena
esté bloqueada.
- Encienda la máquina por medio del interruptor I33 y proceda con el alado del
diente haciendo descender el brazo-motor .
- Después del esmerilado, levante el brazo y aoje la manilla M32.
- Haga desplazar la cadena hacia adelante para colocar el diente sucesivo a
esmerilar.
- Bloquee de nuevo con la manilla M32 y realice el nuevo esmerilado.
- Introduzca el esmeril espesor 1/4” (6 mm) , siguiendo las indicaciones de
los puntos 13-17-18-19.
- Gire la morsa desplazando la referencia “0” hasta la posición 0 .
- Gire el brazo desplazando la referencia “0” hasta 10°/15° .
- Coloque el avivaesmeril sobre las mordazas y contra el sujetador de la cadena
.
Mantenga bien rme el avivaesmeril con una mano (prestando atención para
no tocar el esmeril).
- Realice el perlado del esmeril mediante el accionamiento de la máquina y la
extracción del material del esmeril hasta obtener un perl como se muestra en la
.
- Apague la máquina al nalizar la operación.
