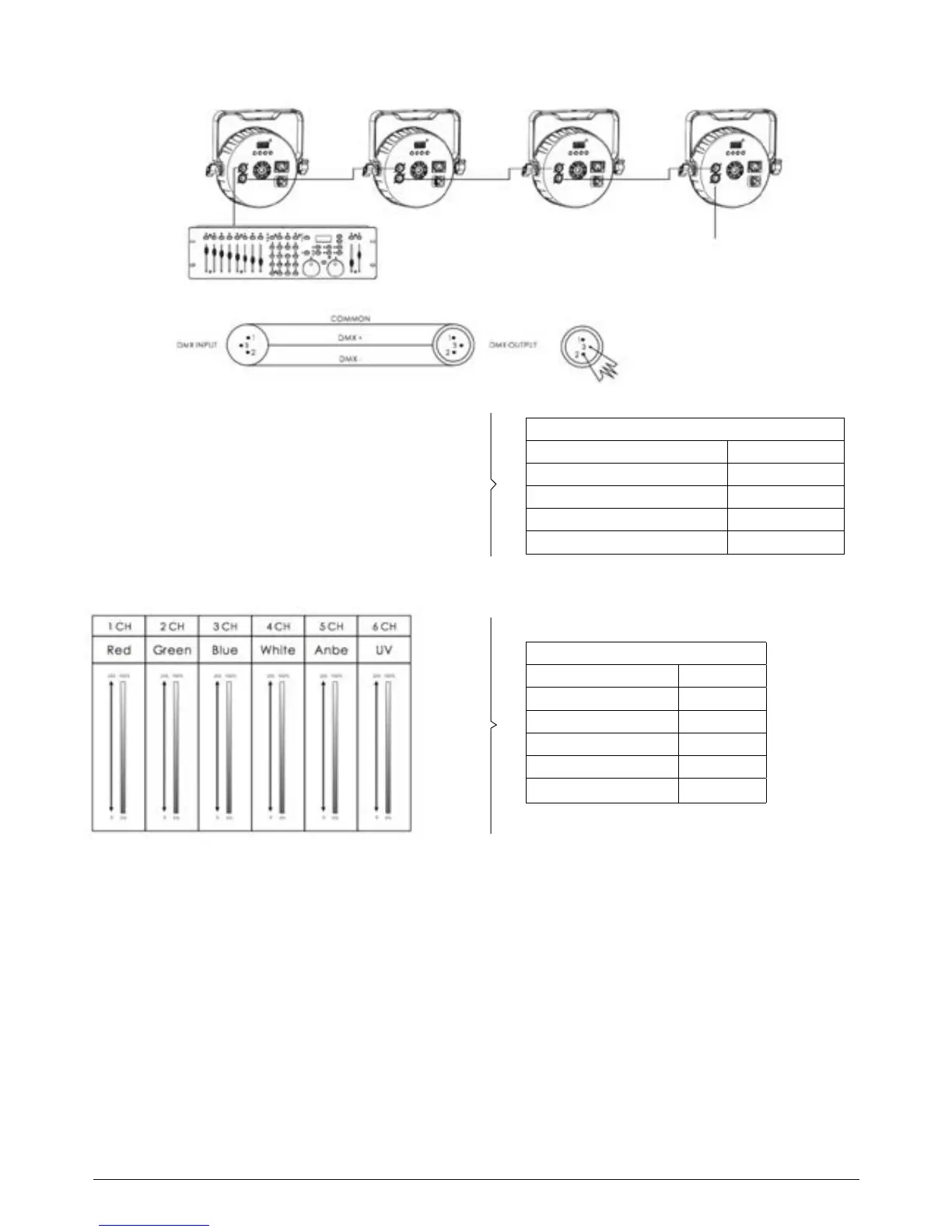

Conexiones DMX512
En general, la conexión DMX512 se utiliza para el control inteli-
gente de equipos de iluminación, con un máximo de 512 canales.
Para reducir errores en las señales y evitar problemas de trans-
misión e interferencias, se recomienda utilizar un terminador
DMX. Para generar una terminación, ubique un resistor de 120 Ω
y 1/4 W entre el pin 2 (DMX-) y el pin 3 (DMX+) de la última unidad.
Modo de 6 canales
REfERENciAS dE LA iMAgEN
COMMON COMÚN
DMX- DMX-
DMX INPUT ENTRADA DMX
DMX OUTPUT SALIDA DMX
DMX+ DMX+
REfERENciAS dE LA iMAgEN
Anbe Ámbar
Blue Azul
Green Verde
Red Rojo
UV UV
White Blanco
NEBULA 6 - 12W * 6PCS LED PAR LIGHT
Versión Español
