HE-510/HE-510 ES/HE-521 ES/HE-535/HE-535 ES

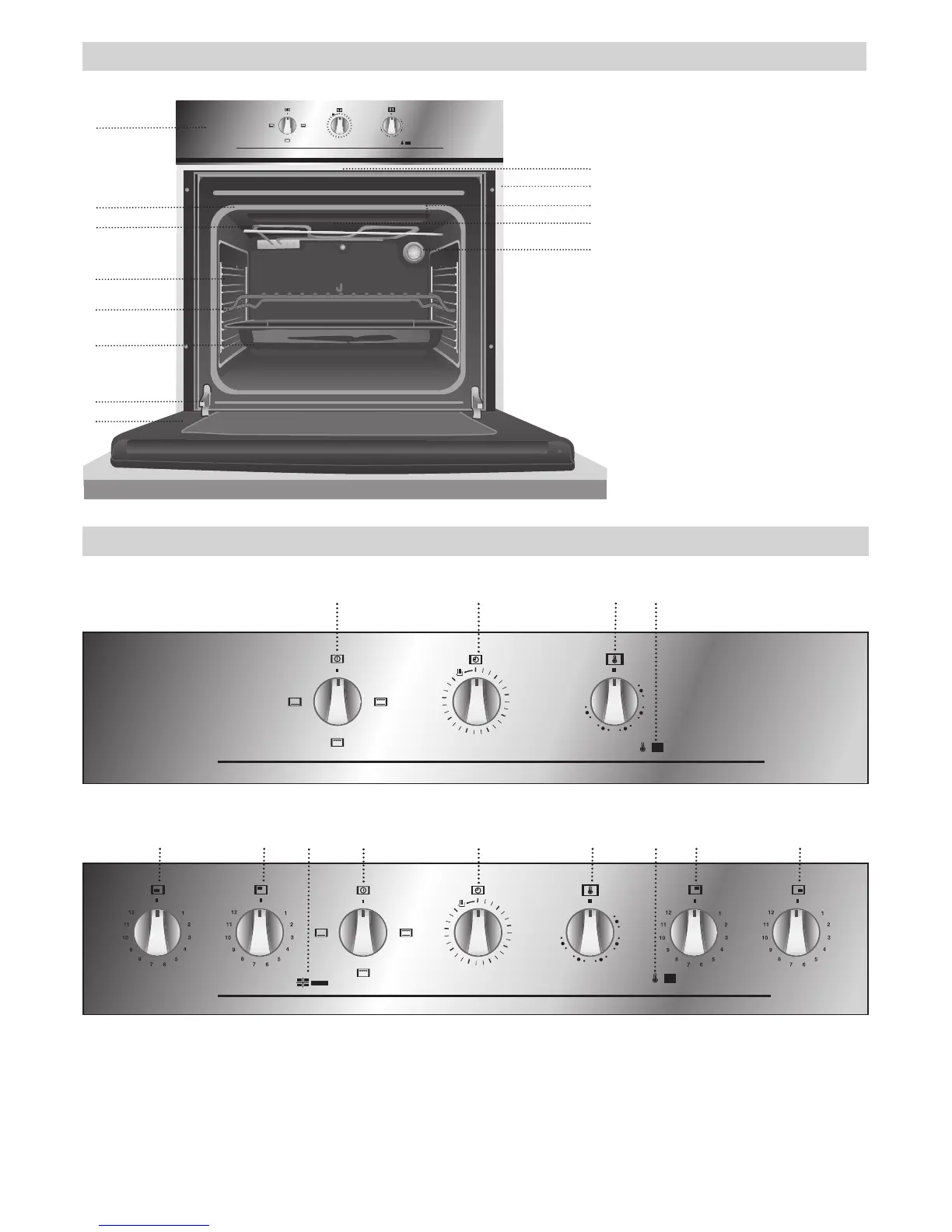

1 Panneau de Commande
2 Joint de four
3 Résistance du Grill
4 Support Chromé
5 Grille
6 Plateau
7 Charnière
8 Porte
9 Sortie de l’air
de Réfrigération
10 Fixation au Meuble
11 Ecran du Grill
12 Sortie des Fumées
13 Lampe
Panneau Frontal de Commande
1 Commande de la minuterie.
2 Sélecteur de fonctions.
3 Sélecteur de températures.
4 Voyant lumineux de chauffage. Il indique que
la chaleur est transmise à l'aliment et s'éteint
quand la température choisie est atteinte.
5 Commandes pour le contrôle de la plaque
de cuisson.
6 Voyant lumineux de connection à la plaque
de cuisson. Il indique qu'un des feux
électriques de la plaque de cuisson est
allumé.
Modèle HE-510/HE-535
Modèle HE-510 ES/HE-521 ES/HE-535 ES
15
30
45
60
75
90
105
120
50
90
130
170
210
250
