熟悉示波器
使用其它控制

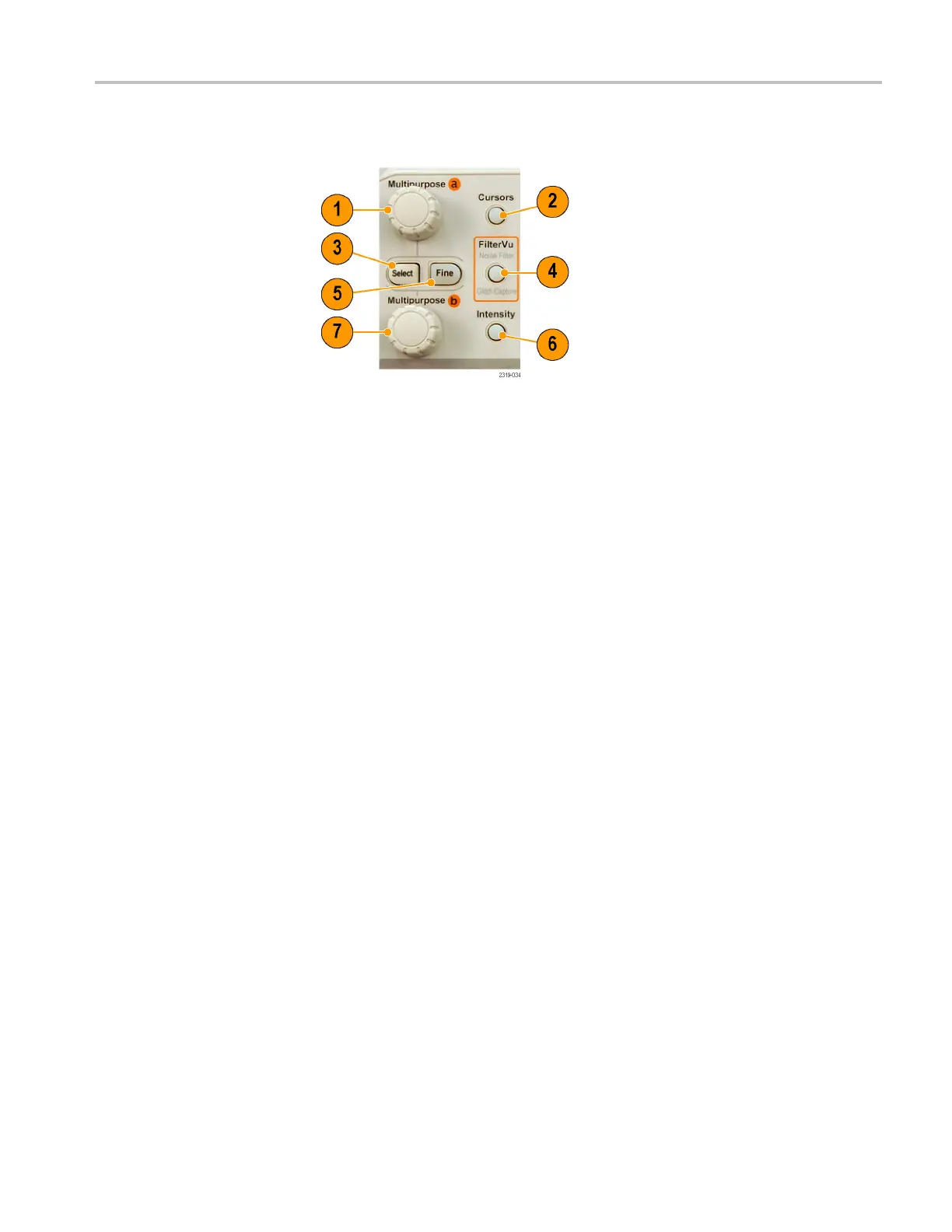

这些按钮和旋钮控制波形、光
标和其他数据输入。
1. 激活后，旋转上方的通用旋钮 a 可以移动光标、设置菜单项的数字参
数值或从选项的弹出列表中进行选择。 按“精细”按钮可以在粗调和
细调之间进行切换。
当 a 或 b 被激活时，屏幕图标会提示。
2. 光标。 按一次可激活两个垂直光标。 再按一次可以打开两个垂直光
标和两个水平光标。 再按一次将关闭所有光标。
光标打开时，可以旋转通用旋钮以控制其位置。
3. 选择。 按此按钮可以激活特殊功能。
例如，当使用两个垂直光标（水平光标不可见）时，可以按此按钮链
接光标或取消光标之间的链接。 当两个垂直光标和两个水平光标都可
见时，可以按此按钮激活垂直光标或水平光标。
4. FilterVu。 按下可过滤信号中无用的噪声而同时仍然捕获毛刺。
5. 精细。 按此按钮可以使用通用旋钮 a 和 b 的垂直和水平位置旋钮、
触发位置旋钮以及许多操作在粗调和细调之间进行切换
6. 亮度。 按下可用通用旋钮 a 控制波形的显示亮度，用旋钮 b 控制
刻度亮度。
7. 激活时，旋转下方通用旋钮 b，可以移动光标或设置菜单项的数字参
数值。 按“精细”可更缓慢地进行调整。
MSO2000B and DPO2000B Installation and Safety Instructions 95
