熟悉示波器

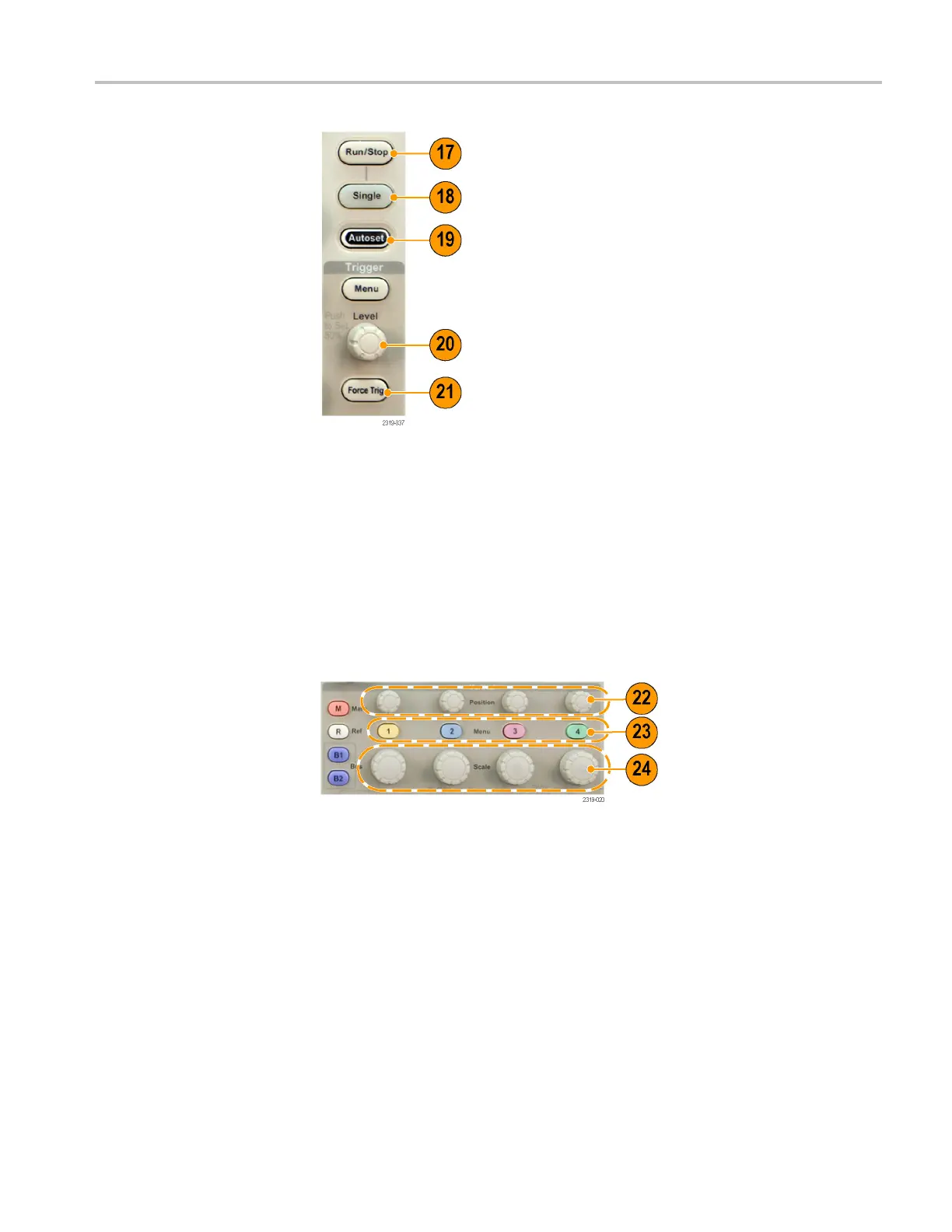

17. 运行/停止。 按此按钮可以开始或停止采集。
18. 单次。 按此按钮进行单一采集。
19. 自动设置。 按此按钮可以自动设置垂直、水平和触发控制以进行有
用、稳定的显示。
20. 触发位置。 旋转此旋钮可以调整触发电平。
按下设为 50%。 按“触发”部分的“位置”旋钮可将触发位置设为波
形的中点。
21. 强制触发。 按此按钮可以强制执行立即触发事件。
22. 垂直位置。 旋转这些旋钮可以调整相应波形的垂直位置。 按“精
细”可以进行更小调整。
23. 1、2、3、4 菜单。 按这些按钮之一可以显示波形或删除所显示的
相应波形以及访问垂直菜单。
24. 垂直标度。 旋转此旋钮可以调整相应波形的垂直刻度因子（伏特/
格）。
MSO2000B and DPO2000B Installation and Safety Instructions 97
