10
I
PROGRAMMAZIONE TEMPI LAVORO E PAUSA
La centrale auto-apprende i tempi di lavoro e pausa durante la manovra di programmazione.
Durante la fase di programmazione si azionerà più volte il comando P/P (part. 7 di fig. 1), in alternativa si può usare
il comando P/P (morsetto 8 di fig. 2 oppure il telecomando (se memorizzato).Ci possono essere varie modalità di
impianto:
1) Impianto con finecorsa elettrici.
Durante la programmazione l’intervento del finecorsa determina il limite di manovra del cancello. Seguire la
tipologia 1 per la programmazione.
2) Impianto senza finecorsa elettrici.
Durante la programmazione, l’intervento della scheda antischiacciamento MAS100 (se inserita) o dell’encoder
(se presente) determina il limite di manovra del cancello. Seguire la tipologia 1 per la programmazione.
Disabilitare il rallentamento (dip 9 in OFF) se si usa la MAS100 come finecorsa.
3) Nel caso NON vi siano finecorsa elettrici, encoder e la scheda antischiacciamento MAS100, i tempi devono
essere impostati mediante l’azionamento del comando P/P.
Seguire la tipologia 2 per la programmazione.
Note importanti prima della programmazione:
A. Alimentare la centrale e verificare il corretto funzionamento degli ingressi comando tramite i relativi led (i contatti
N.C. devono avere il led acceso).
B. Liberare la zona di movimento del cancello

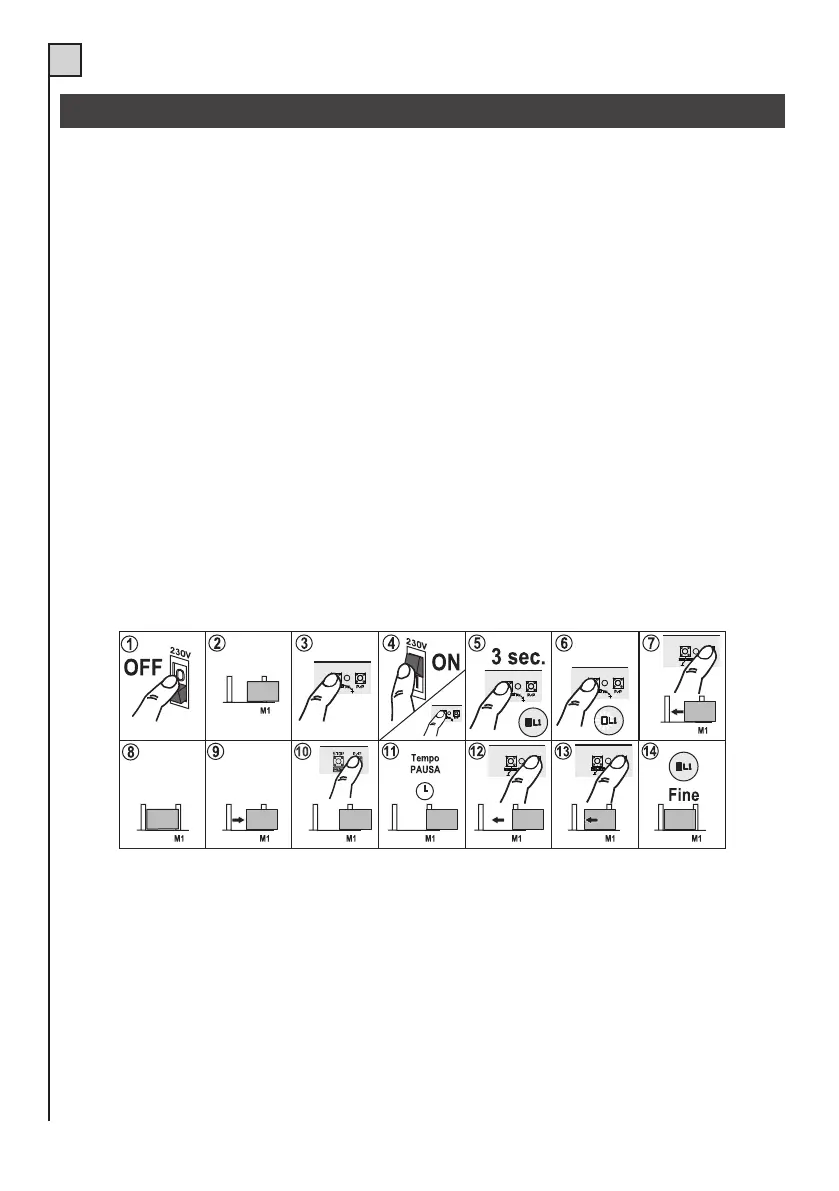

Programmazione apertura TOTALE: Tipologia 1
AUTOMAZIONE CON FINECORSA ELETTRICI
1) Togliere alimentazione alla centrale.
2) Portare il cancello o il portone a metà corsa.
3) Premere il tasto PROG./STOP.
4,5,6) Alimentare la centrale tenendo premuto il tasto PROG./STOP (part.6 di fig.1) per almeno 3 sec. Si accende
il led programmazione L1. La stessa funzione può essere fatta tenendo premuto il tasto PROG./STOP,
cortocircuitando per un attimo i pin di reset (part.15 di fig.1) e rilasciando il tasto PROG./STOP quando si
accende il led L1.
7) Premere il pulsante P/P (part.7 di fig.1). Il motore inizia una manovra di chiusura. Se il motore gira al contrario,
togliere l’alimentazione, girare le fasi del motore e finecorsa e ripetere la procedura.
8,9) Arrivato a finecorsa il motore si ferma e parte automaticamente in apertura.
10) Durante l’apertura premere il pulsante P/P nel punto in cui si vuole che il cancello rallenti (facoltativo)*.
11) Completata l’apertura, il motore si ferma. La centralina inizia a contare il tempo di pausa
