11
1
2
34
5
68
9
10
13
16
11
15
7
12
14
I
12) Trascorso il tempo di pausa desiderato premere il pulsante P/P e il motore inizia la chiusura.
13) Durante la chiusura premere il pulsante P/P nel punto in cui si vuole che il cancello rallenti (facoltativo)*.
14) Arrivato a finecorsa di chiusura il motore si ferma. Fine della programmazione, il led L1 si spegne.
NOTA: se viene rilevato l’encoder, durante il movimento del motore, il led L1 lampeggia.
* Se non vengono eseguiti i punti 10 e 13 verrà inserito il rallantamento standard di circa 50 cm.

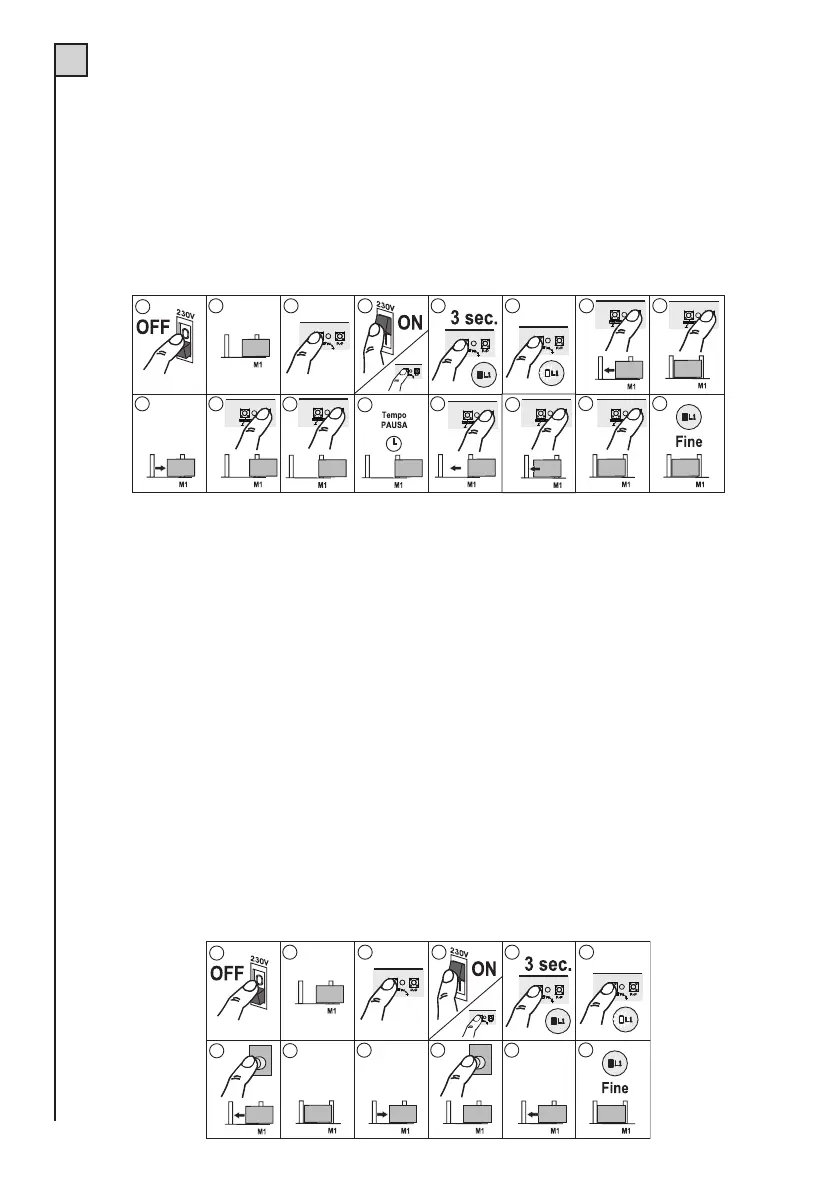

Programmazione apertura TOTALE: Tipologia 2
MOTORE SENZA FINECORSA ELETTRICI ED ENCODER
1) Togliere alimentazione alla centrale.
2) Portare i cancello o il portone a metà corsa.
3) Premere il tasto PROG./STOP.
4,5,6) Alimentare la centrale tenendo premuto il tasto PROG./STOP (part.6 di fig.1) per almeno 3 sec. Si accende
il led programmazione L1. La stessa funzione può essere fatta tenendo premuto il tasto PROG./STOP,
cortocircuitando per un attimo i pin di reset (part.15 di fig.1) e rilasciando il tasto PROG../STOP quando si
accende il led L1.
7) Premere il pulsante P/P (part.7 di fig.1). Il motore inizia una manovra di chiusura. Se il motore gira al contrario,
togliere l’alimentazione, girare le fasi del motore e ripetere la procedura.
8,9) Arrivato in battuta arresto premere il pulsante P/P, il motore si ferma e parte automaticamente in apertura.
10) Durante l’apertura premere il pulsante P/P nel punto in cui si vuole che il cancello rallenti.
11) Completata l’apertura, premere il pulsante P/P. Il motore si ferma.
12) La centralina inizia a contare il tempo di pausa.
13) Trascorso il tempo di pausa desiderato premere il pulsante P/P e il motore inizia la chiusura.
14) Durante la chiusura premere il pulsante P/P nel punto in cui si vuole che il cancello rallenti.
15) Arrivato in chiusura premere il pulsante P/P per fermare il motore.
16) Fine della programmazione il led L1 si spegne.
Programmazione apertura PEDONALE: Tipologia 1
AUTOMAZIONE CON FINECORSA ELETTRICI
1
2
34
5
6
7
8
9
10
11
12
PED
PED
