Telcoma Automations T101 User Manual

22
1
2
34
5
68
9
10
13
16
11
15
7
12
14
F
12) Quand le temps de pause désiré s’est écoulé, presser la touche P/P et le moteur commence la fermeture.
13) Durant la fermeture presser la touche P/P à l’endroit où l’on veut que le portail ralentisse (facultatif)*.
14) Arrivé en fin de course de fermeture le moteur s’arrête. Fin de la programmation, la led L1 s’éteint.
NOTE: si l’encodeur est détecté, la led L1 clignote durant le mouvement du moteur.
* Si les points 10 et 13 sont exécutés, le ralentissement standard d’environ 50 cm sera activé.

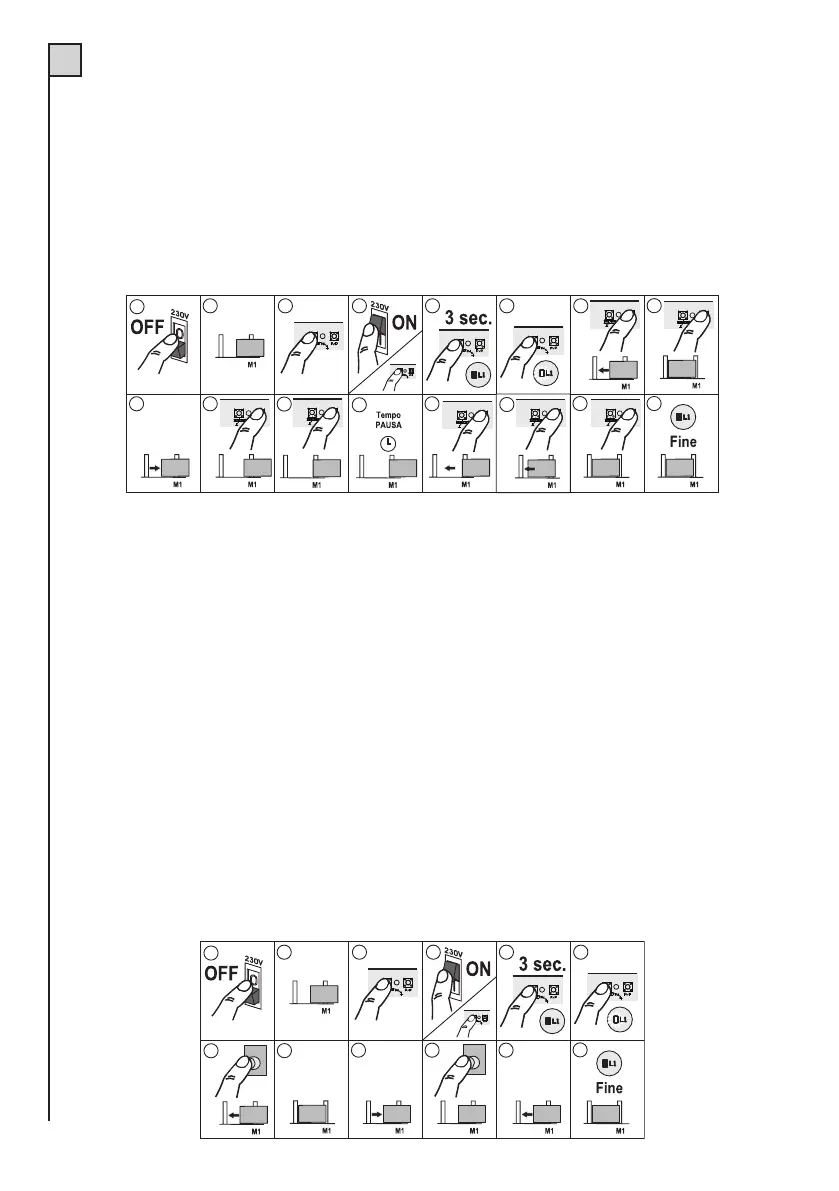

Programmation ouverture TOTALE: Typologie 2
MOTEUR SANS FINS DE COURSE ÉLECTRIQUES ET ENCODEUR
1) Couper l’alimentation de la logique.
2) Porter le portail ou la porte à mi-course.
3) Presser la touche PROG./STOP.
4,5,6) Alimenter la logique de commande en maintenant la pression sur la touche PROG./STOP (pos. 6 - fig.1)
pendant au moins 3 s. La led programmation L1 s’allume. On obtient la même fonction en gardant la touche
PROG./STOP enfoncée, en court-circuitant un instant les broches de réinitialisation (pos. 15 - fig.11) et en
relâchant la touche PROG./STOP quand la led L1 s’allume.
7) Presser la touche P/P (pos. 7 - fig.1). Le moteur commence une manœuvre de fermeture. Si le moteur tourne
dans le sens contraire, couper l’alimentation, inverser les phases du moteur et répéter la procédure.
8,9) Arrivé à la butée d’arrêt, presser la touche P/P, le moteur s’arrête et repart automatiquement en ouverture.
10) Durant l’ouverture presser la touche P/P à l’endroit où l’on veut que le portail ralentisse.
11) Quand l’ouverture est terminée, presser la touche P/P. Le moteur s’arrête.
12) La logique commence le décompte du temps de pause.
13) Quand le temps de pause désiré s’est écoulé, presser la touche P/P et le moteur commence la fermeture.
14) Durant la fermeture presser la touche P/P à l’endroit où l’on veut que le portail ralentisse.
15) Arrivé en fermeture presser la touche P/P pour arrêter le moteur.
16) Fin de la programmation, la led L1 s’éteint.
Programmation ouverture PIÉTON: Typologie 1
AUTOMATISATION AVEC FINS DE COURSE ÉLECTRIQUES
1
2
34
5
6
7
8
9
10
11
12
PED
PED
