Telcoma Automations T101 User Manual

23
F

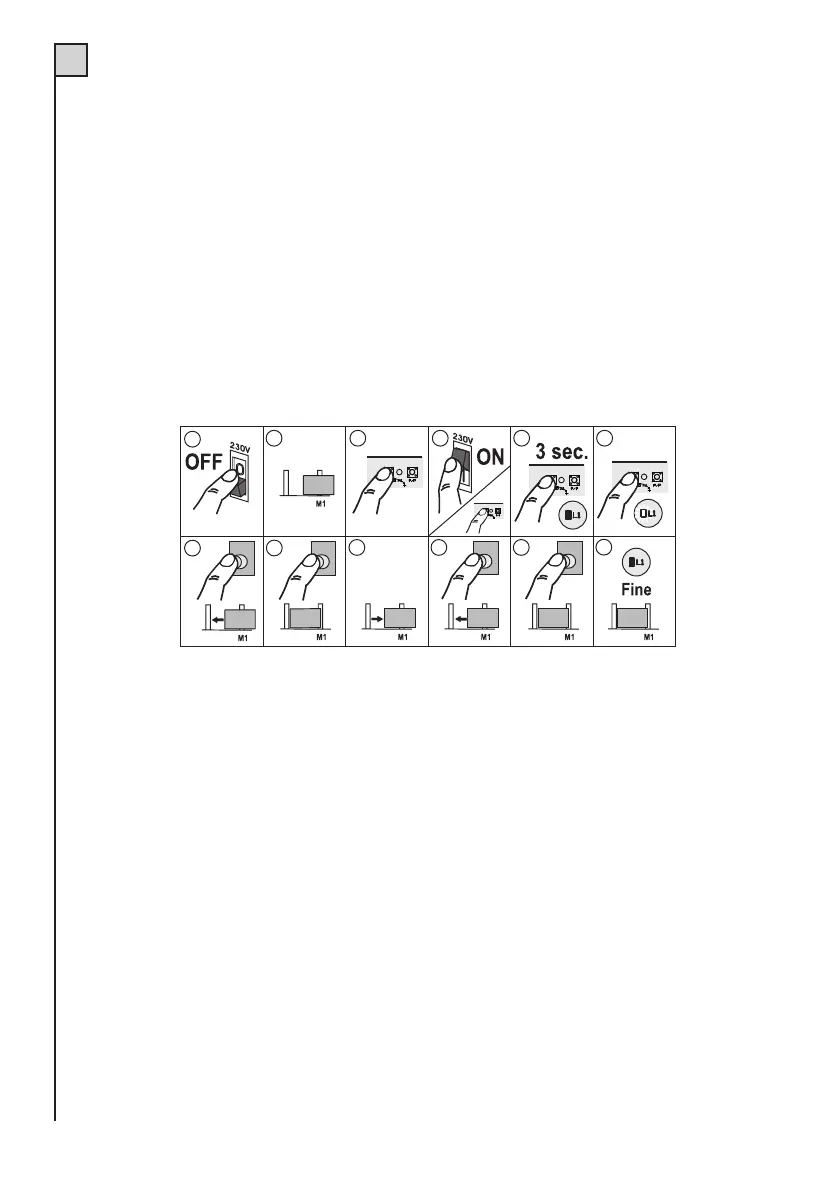

1) Couper l’alimentation de la logique.
2) Porter le portail ou la porte à mi-course.
3) Presser la touche PROG./STOP.
4,5,6) Alimenter la logique de commande en maintenant la pression sur la touche PROG./STOP (pos. 6 – fig. 1)
pendant au moins 3 s. La led programmation L1 s’allume. On obtient la même fonction en gardant la touche
PROG./STOP enfoncée, en court-circuitant un instant les broches de réinitialisation (pos. 15 - fig. 1) et en
relâchant la touche PROG./STOP quand la led L1 s’allume.
7) Donner une commande piéton, le moteur ferme.
8,9) Arrivé en fermeture le moteur s’arrête et repart automatiquement en ouverture.
10) Donner de nouveau une commande piéton à l’ouverture désirée.
11) Le portail s’arrête et se ferme automatiquement.
12) Arrivé en fermeture le moteur s’arrête et la led L1 s’éteint.
Programmation ouverture PIÉTON: Typologie 2
MOTEUR SANS FINS DE COURSE ÉLECTRIQUES ET ENCODEUR
1
2
34
5
6
7
8
9
10
11
12
PED
PED
PED
PED
1) Couper l’alimentation de la logique.
2) Porter le portail ou la porte à mi-course.
3) Presser la touche PROG./STOP.
4,5,6) Alimenter la logique de commande en maintenant la pression sur la touche PROG./STOP (pos. 6 - fig. 1)
pendant au moins 3 s. La led programmation L1 s’allume. On obtient la même fonction en gardant la touche
PROG./STOP enfoncée, en court-circuitant un instant les broches de réinitialisation (pos. 15 - fig. 1) et en
relâchant la touche PROG./STOP quand la led L1 s’allume.
7) Donner une commande piéton, le moteur ferme.
8,9) Arrivé en fermeture, donner une commande piéton, le moteur s’arrête et repart automatiquement en
ouverture.
10) Donner de nouveau une commande piéton à l’ouverture désirée. Le portail s’arrête et se ferme
automatiquement.
11) Arrivé en fermeture presser de nouveau la commande piéton, le moteur s’arrête.
12) La led L1 s’éteint.
