12) Transcurrido el tiempo de pausa deseado, pulse el botón P/P para que el motor comience el cierre.
13) Durante el cierre pulse el botón P/P en el punto en que desea que la cancela desacelere (facultativo)*.
14) Al llegar al fin de carrera de cierre, el motor se detendrá. Al concluir la programación el led L1 se apagará.
NOTA: si se detectara el encoder, durante el movimiento del motor el led L1 destellará.
* Si no se llevan a cabo los puntos 10 y 13, se activará la desaceleración estándar de unos 50 cm.

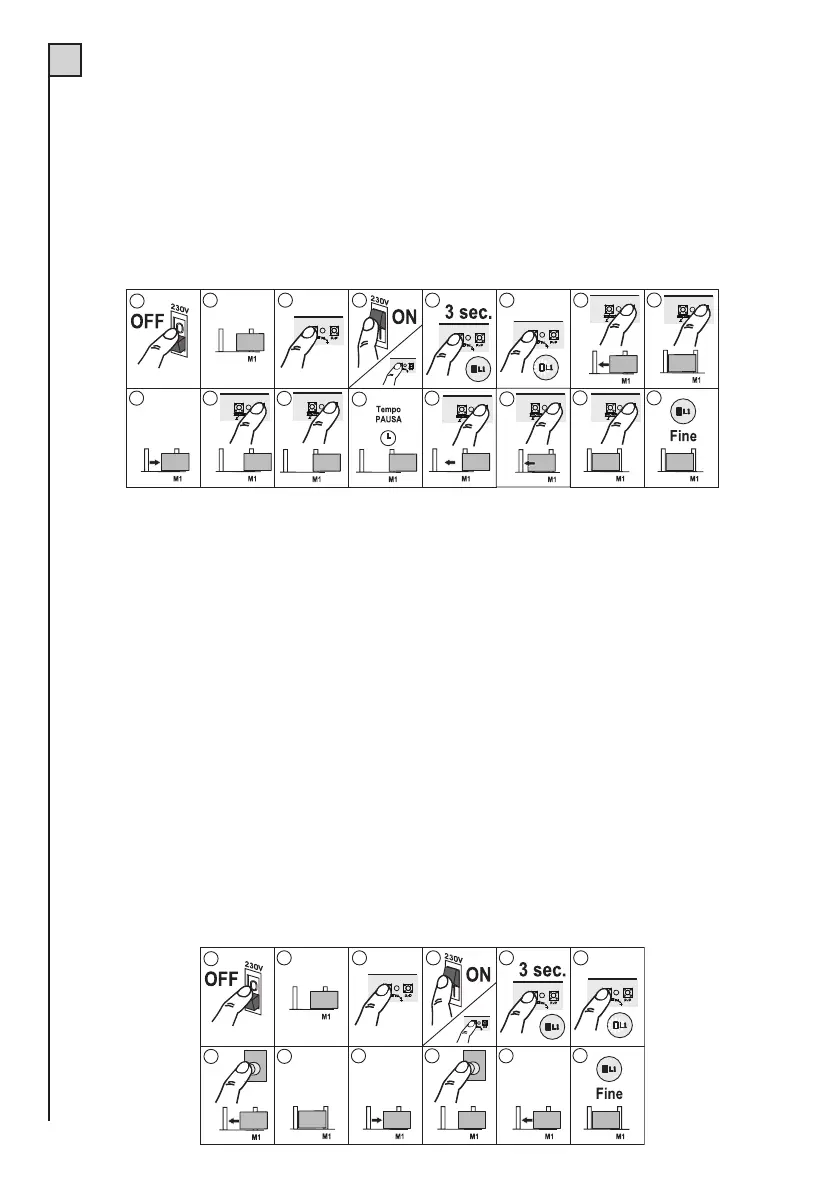

Programación de la apertura TOTAL: Tipo 2
MOTOR SIN FINES DE CARRERA ELÉCTRICOS Y ENCODER
1) Corte la alimentación de la central.
2) Coloque la cancela o el portón en la mitad de su carrera.
3) Pulse el botón PROG./STOP.
4,5,6) Alimente la central, manteniendo pulsado el botón PROG./STOP (detalle 6 de fig.1) durante 3 segundos
como mínimo. Se encenderá el led de programación L1. La misma función puede ejecutarse manteniendo
pulsado el botón PROG./STOP, cortocircuitando por un instante los contactos de reajuste (detalle 15 de
fig.1) y soltando el botón PROG./STOP cuando se encienda el led L1.
7) Pulse el botón P/P (detalle 7 de fig.1). El motor comenzará una maniobra de cierre. Si el motor girase en el
sentido contrario, corte la alimentación, intercambie las fases del motor y repita el procedimiento.
8,9) Al llegar al fin de carrera de parada, pulse el botón P/P, el motor se detendrá y arrancará automáticamente
en el sentido de apertura.
10) Durante la apertura pulse el botón P/P en el punto en que desea que la cancela desacelere.
11) Concluida la apertura, pulse el botón P/P. El motor se detendrá.
12) La central comenzará a contar el tiempo de pausa.
13) Transcurrido el tiempo de pausa deseado, pulse el botón P/P para que el motor comience el cierre.
14) Durante el cierre pulse el botón P/P en el punto en que desea que la cancela desacelere.
15) Cuando la cancela llegue al final del cierre, pulse el botón P/P para detener el motor.
16) Fin de la programación; el led L1 se apagará.
Programación de la apertura PEATONES: Tipo 1
AUTOMATIZACIÓN CON FINES DE CARRERA ELÉCTRICOS
1
2
34
5
6
7
8
9
10
11
12
PED
PED
