Telcoma Automations T101 User Manual

35
E

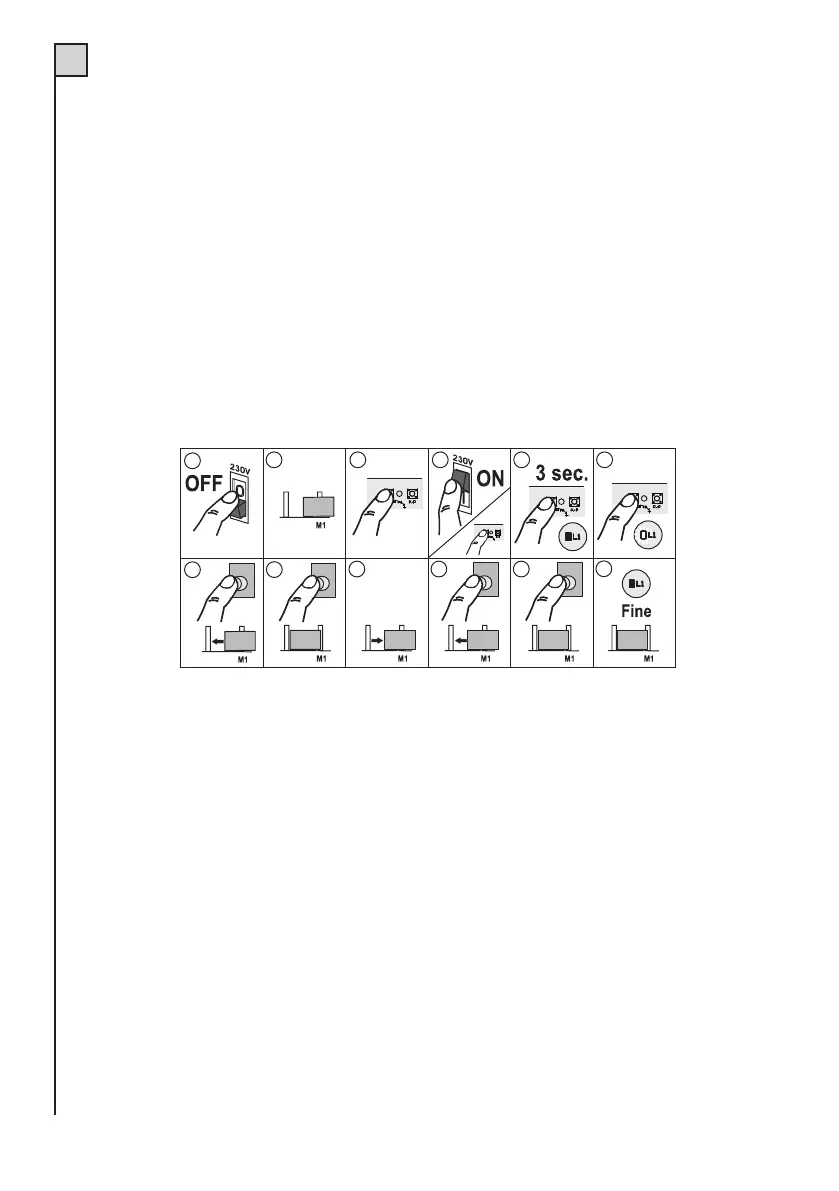

1) Corte la alimentación de la central.
2) Coloque la cancela o el portón en la mitad de su carrera.
3) Pulse el botón PROG./STOP.
4,5,6) Alimente la central, manteniendo pulsado el botón PROG./STOP (detalle 6 de fig. 1) durante 3 segundos
como mínimo. Se encenderá el led de programación L1. La misma función puede ejecutarse manteniendo
pulsado el botón PROG./STOP, cortocircuitando por un instante los contactos de reajuste (detalle 15 de fig.
1) y soltando el botón PROG./STOP cuando se encienda el led L1.
7) Active un mando peatones; el motor se cerrará.
8,9) Al llegar al fin de carrera de parada, el motor se detendrá y arrancará automáticamente en el sentido de
apertura.
10) Active nuevamente un mando peatones hasta el ángulo de apertura deseado.
11) La cancela se detendrá y se cerrará automáticamente.
12) Cuando la cancela llegue al final del cierre, el motor se detendrá y el led L1 se apagará.
Programación de la apertura PEATONES: Tipo 2
MOTOR SIN FINES DE CARRERA ELÉCTRICOS Y ENCODER
1
2
34
5
6
7
8
9
10
11
12
PED
PED
PED
PED
1) Corte la alimentación de la central.
2) Coloque la cancela o el portón en la mitad de su carrera.
3) Pulse el botón PROG./STOP.
4,5,6) Alimente la central, manteniendo pulsado el botón PROG./STOP (detalle 6 de fig. 1) durante 3 segundos
como mínimo. Se encenderá el led de programación L1. La misma función puede ejecutarse manteniendo
pulsado el botón PROG./STOP, cortocircuitando por un instante los contactos de reajuste (detalle 15 de fig.
1) y soltando el botón PROG./STOP cuando se encienda el led L1.
7) Active un mando peatones; el motor se cerrará.
8,9) Cuando la cancela llegue al final del cierre, active un mando peatones: el motor se detendrá y arrancará
automáticamente en el sentido de apertura.
10) Active nuevamente un mando peatones hasta el ángulo de apertura deseado. La cancela se detendrá y se
cerrará automáticamente.
11) Cuando la cancela llegue al final del cierre, pulse nuevamente el botón peatones: el motor se detendrá.
12) El led L1 se apagará.
