12) Nach Ablauf der gewünschten Pausezeit, auf Taste P/P drücken; der Antrieb startet in Schließung.
13) Während der Schließung, am für die Verlangsamung gewünschten Punkt auf Taste P/P drücken (falls man das Soft-Stopp will)*.
14) Am Endschalter in Schließung angelangt, stoppt der Antrieb. Ende der Programmierung - die LED L1 schaltet sich aus.
ANMERKUNG: wenn der Encoder vorhanden ist, wird die LED L1 während der Torbewegung blinken.
* Falls die Punkte 10 und 13 nicht ausgeführt werden, wird serienmäßig ein Soft-Stopp von ca. 50 cm erfolgen.

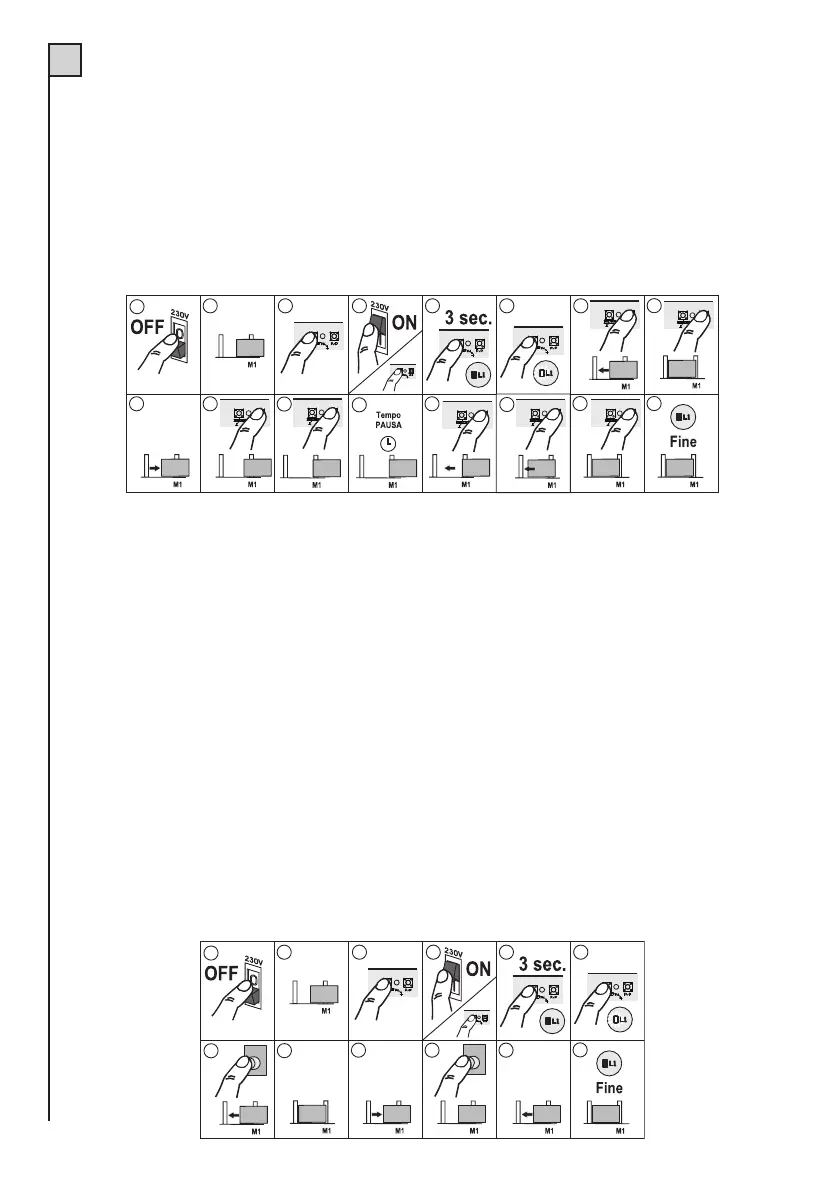

Programmierung der TOTALEN Öffnung: Typ 2
ANTRIEB OHNE ELEKTRISCHE ENDSCHALTER UND ENCODER
1) Spannungsversorgung zur Steuerung abschalten.
2) Tor auf Laufhälfte verschieben.
3) Taste PROG./STOP drücken
4,5,6) Steuerung speisen, indem man mindestens 3 Sek. auf Taste PROG./STOP drückt (Det. 6 in Abb. 1) Die LED L1
Programmierung leuchtet auf. Dieselbe Funktion kann ausgeführt werden, indem Taste PROG. / STOP gedrückt
gehalten und die Pin Reset (Det. 15 in Abb. 1) einen Augenblick kurzgeschlossen werden; Taste PROG. / STOP
loslassen, sobald die LED L1 aufleuchtet.
7) Auf Taste P/P drücken (Det. 7, Abb. 1) - der Antrieb beginnt eine Schließbewegung. Falls der Antrieb umgekehrt
dreht, die Spannungsversorgung abschalten, die Phasen des Antriebs umkehren und das Verfahren wiederholen.
8,9) Am Endanschlag angelangt, auf Taste P/P drücken; der Antrieb stoppt und startet dann automatisch in Öffnung.
10) Während der Öffnung, am für die Verlangsamung gewünschten Punkt auf Taste P/P drücken.
11) Nachdem die Öffnung beendet ist, auf Taste P/P drücken. Der Antrieb stoppt.
12) Die Steuerung zählt nun die Pausezeit.
13) Nach Ablauf der gewünschten Pausezeit, auf Taste P/P drücken; der Antrieb startet in Schließung.
14) Während der Schließung, am für die Verlangsamung gewünschten Punkt auf Taste P/P drücken.
15) Nachdem die Schließung beendet ist, auf Taste P/P drücken, um den Antrieb zu stoppen.
16) Ende der Programmierung - die LED L1 schaltet sich aus.
Programmierung der GEHFLÜGELÖFFNUNG: Typ 1
AUTOMATISIERUNG MIT ELEKTRISCHEN ENDSCHALTERN
1
2
34
5
6
7
8
9
10
11
12
PED
PED
