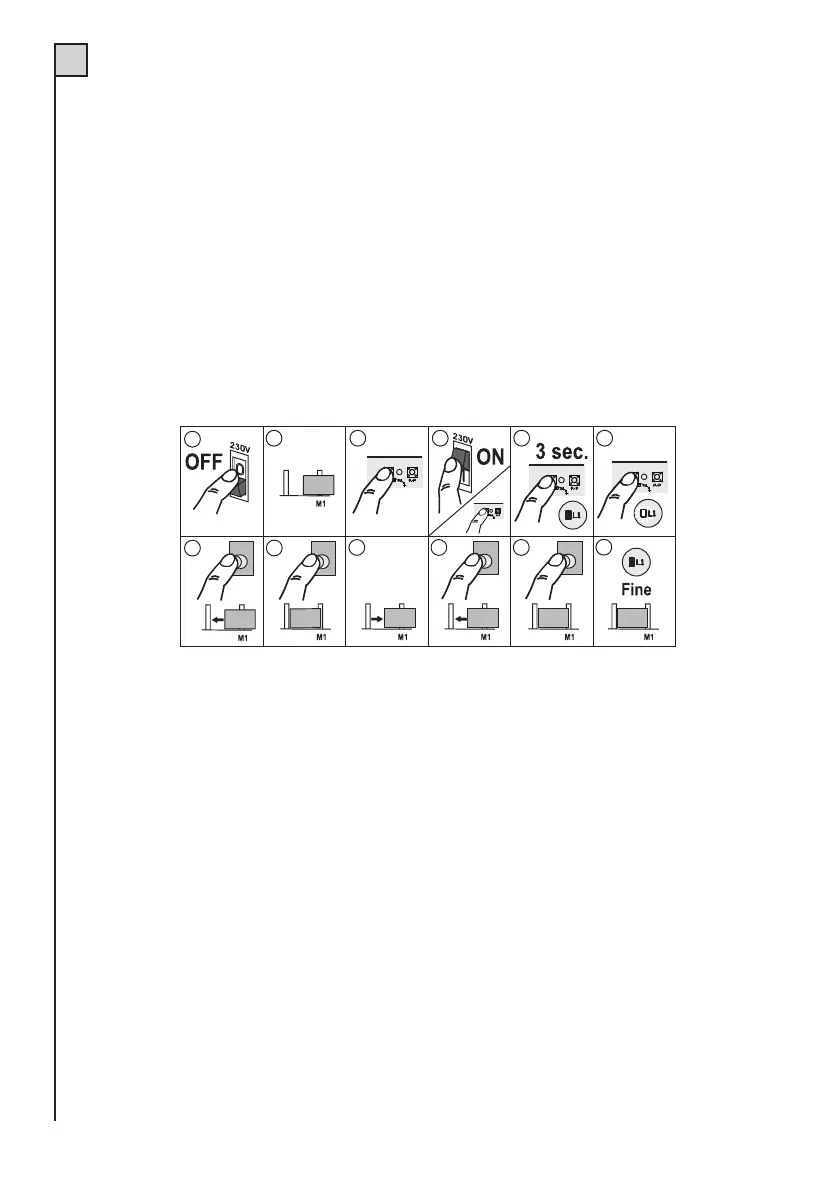

1) Spannungsversorgung zur Steuerung abschalten.
2) Tor auf Laufhälfte verschieben.
3) Taste PROG./STOP drücken
4,5,6) Steuerung speisen, indem man mindestens 3 Sek. auf Taste PROG./STOP drückt (Det. 6 in Abb. 1) Die LED
L1 Programmierung leuchtet auf. Dieselbe Funktion kann ausgeführt werden, indem Taste PROG. / STOP
gedrückt gehalten und die Pin Reset (Det. 15 in Abb. 1) einen Augenblick kurzgeschlossen werden; Taste
PROG. / STOP loslassen, sobald die LED L1 aufleuchtet.
7) Einmal den Befehl Gehflügel erteilen; der Antrieb startet in Schließung.
8,9) In Schließung angelangt, stoppt der Antrieb und startet dann automatisch in Öffnung.
10) Erneut den Befehl Gehflügel erteilen, wenn die gewünschte Öffnung erreicht ist.
11) Das Tor stoppt und schließt sich dann automatisch.
12) In Schließung angelangt, stoppt der Antrieb und die LED L1 schaltet sich aus.
Programmierung der GEHFLÜGELÖFFNUNG: Typ 2
ANTRIEB OHNE ELEKTRISCHE ENDSCHALTER UND ENCODER
1
2
34
5
6
7
8
9
10
11
12
PED
PED
PED
PED
1) Spannungsversorgung zur Steuerung abschalten.
2) Tor auf Laufhälfte verschieben.
3) Taste PROG./STOP drücken
4,5,6) Steuerung speisen, indem man mindestens 3 Sek. auf Taste PROG./STOP drückt (Det. 6 in Abb. 1) Die LED
L1 Programmierung leuchtet auf. Dieselbe Funktion kann ausgeführt werden, indem Taste PROG. / STOP
gedrückt gehalten und die Pin Reset (Det. 15 in Abb. 1) einen Augenblick kurzgeschlossen werden; Taste
PROG. / STOP loslassen, sobald die LED L1 aufleuchtet.
7) Einmal den Befehl Gehflügel erteilen; der Antrieb startet in Schließung.
8,9) In Schließung angelangt, stoppt der Antrieb und startet dann automatisch in Öffnung.
10) Erneut den Befehl Gehflügel erteilen, wenn die gewünschte Öffnung erreicht ist. Das Tor stoppt und schließt
sich dann automatisch.
11) In Schließung angelangt, erneut auf Taste Gehflügel drücken; der Antrieb stoppt.
12) Die LED L1 schaltet sich aus.
