10
I
TIPOLOGIA 1
AUTOMAZIONE DI 2 MOTORI SENZA FINECORSA ELETTRICI, SENZA ENCODER E SENZA MAS200
PROGRAMMAZIONE SEMPLICE - dip 9 in OFF - part. 14 di fig. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
23

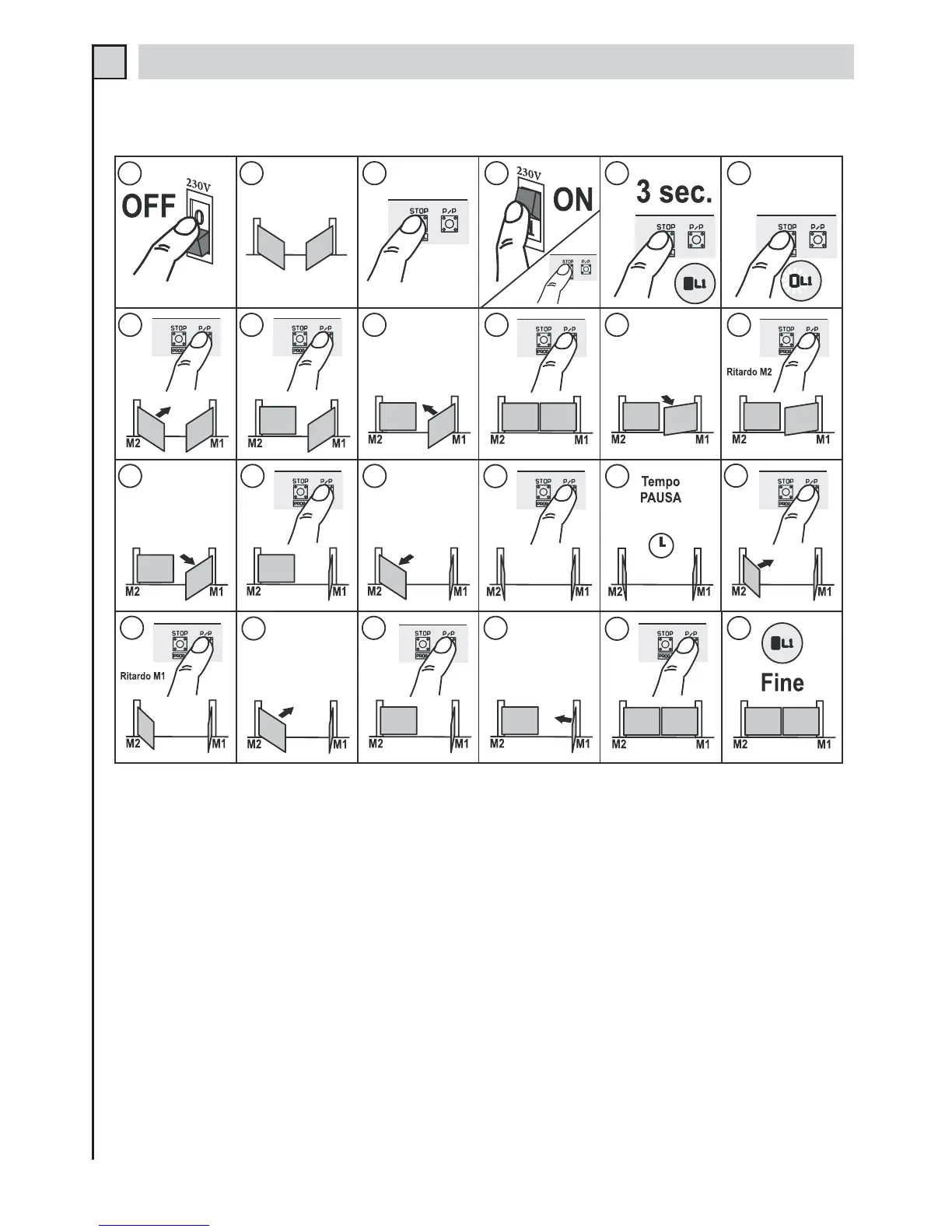

Programmazione:
1 - Togliere alimentazione alla centrale.
2 - Posizionare il cancello a metà della corsa.
3 - Premere il tasto STOP/PROG. (part. 21 di fig.1)
4, 5 e 6 - Dare alimentazione alla centralina mantenendo premuto il tasto STOP/PROG. fino a quando non si accende
il led L1 (part. 8 di fig. 1).
7 - Premere il pulsante P/P (part. 20 di fig. 1), parte in chiusura il motore M2 (anta senza elettroserratura).
(se il motore gira al contrario, togliere l’alimentazione, invertire le fasi del il motore e ripetere la procedura).
8 e 9 - Arrivato in battuta di arresto premere il pulsante P/P, il motore M2 si ferma e parte automaticamente in chiusura
il motore M1 (anta con elettroserratura)
10 e 11 - Arrivato anche M1 in battuta di arresto, premere il pulsante P/P, il motore si ferma e riparte automaticamente in apertura.
12 - Durante questa manovra dobbiamo scegliere lo spazio di sfasamento in apertura delle due ante. Per impostare il
tempo di ritardo premere il pulsante P/P quando l’anta con il motore M1 ha raggiunto il punto in cui dovrebbe partire
l’anta con il motore M2.
13 - Il motore M1 si ferma per un attimo e poi riparte in apertura.
14 - Premere il pulsante P/P quando l’anta con il motore M1 arriva a completare tutta l’apertura.
15 - Parte automaticamente in apertura l’anta con il motore M2.
