11
16 - Premere il pulsante P/P quando l’anta con il motore M2 arriva a completare tutta l’apertura.
17 - Lasciamo ora trascorrere il tempo di pausa desiderato prima della richiusura.
18 - Trascorso il tempo di pausa desiderato, premere il pulsante P/P, parte in chiusura il motore M2.
19 e 20 - Durante questa manovra dobbiamo scegliere lo spazio di sfasamento in chiusura delle due ante. Per impostare
il tempo di ritardo premere il pulsante P/P quando l’anta con il motore M2 ha raggiunto il punto in cui dovrebbe
partire l’anta con il motore M1. Il motore M2 si ferma per un attimo e poi riparte in chiusura.
21 - Premere il pulsante P/P quando l’anta con il motore M2 arriva a completare la chiusura.
22 - L’anta con il motore M1 inizia a chiudere.
23 e 24 - Premere il pulsante P/P appena l’anta con il motore M1 arriva a completare la chiusura. Il led L1 si spegne.
*Nota: Se il dip 9 viene portato in posizione ON dopo aver effettuato la programmazione, la centrale eseguirà
dei rallentamenti preimpostati da fabbrica.
Per modificare i rallentamenti vedere il capitolo PROGRAMMAZIONE DEI TEMPI DI RALLENTAMENTO.
I

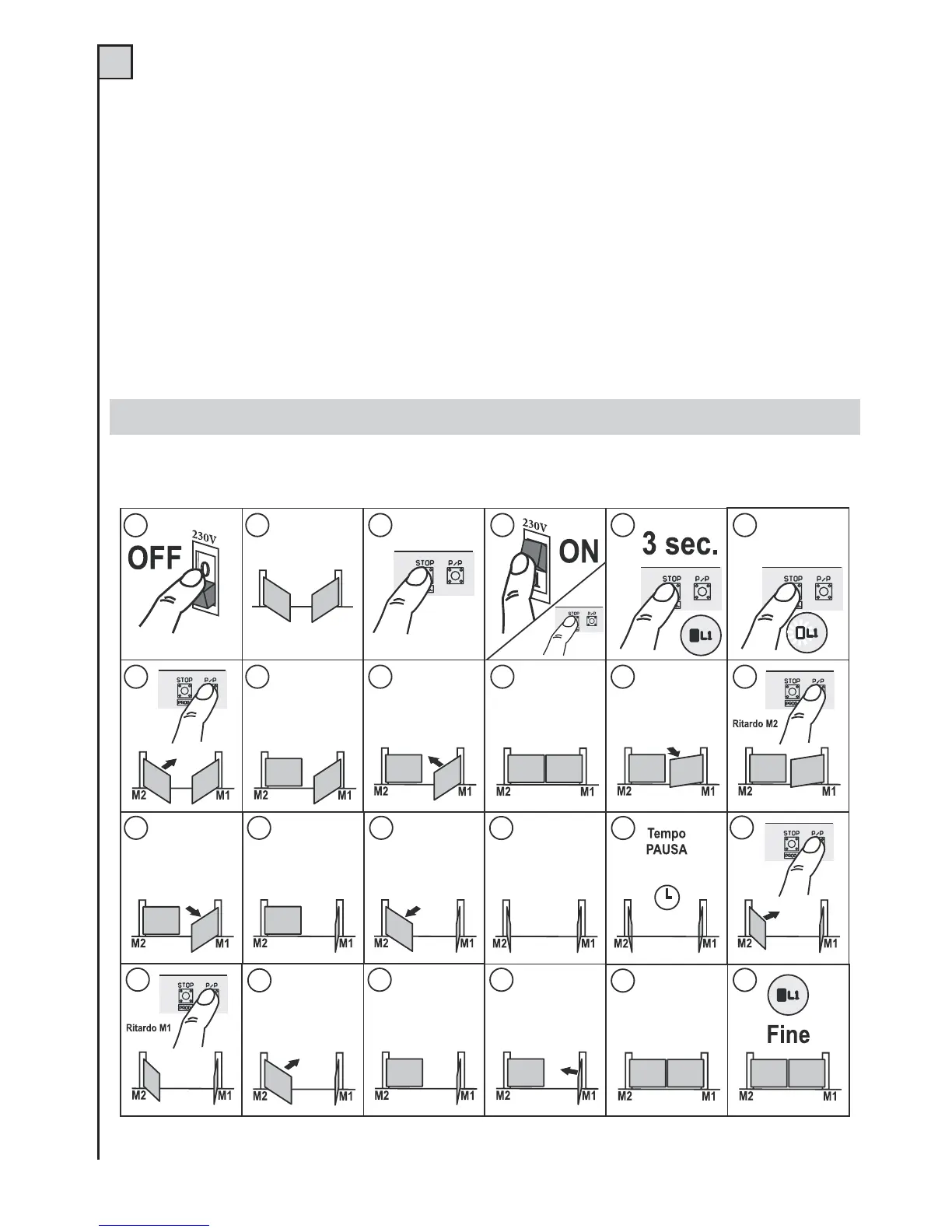

AUTOMAZIONE DI 2 MOTORI CON FINECORSA ELETTRICI O ENCODER (o con modulo MAS200)
PROGRAMMAZIONE SEMPLICE - dip 9 in OFF - part. 14 di fig. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
23
TIPOLOGIA 2
