PROGRAMACION DE LOS TIEMPOS DE TRABAJO Y PAUSA
La central autoaprende los tiempos de trabajo y pausa durante la maniobra de programación. Durante la fase de
aprendizaje, se accionará varias veces el botón P/P (n° 20 de la fig. 1); en alternativa, se puede utilizar el mando P/P
(borne 30, fig. 2) o bien el mando a distancia (si ha sido memorizado).
Notas importantes antes de la programación:
- En las instalaciones con electrocerradura, ésta debe montarse en la hoja conectada al motor M1.
- Hay que alimentar la central y comprobar el correcto funcionamiento de las entradas de mando mediante los
correspondientes leds (los contactos N.C. deben tener el led encendido; los contactos N.A. deben tener el led apagado).
- Si los transmisores de las fotocélulas se alimentan con la salida para el Foto Test (bornes 14 y 15), hay que controlar
el funcionamiento cortocircuitando los dos pins “Test” (n° 7 de la fig. 1).
- Es preciso dejar libre la zona de movimiento de la cancela.
- Por último, hay que ejecutar el autoaprendizaje de los tiempos escogiendo una de las tipologías de automatización
descritas a continuación.
UTILIZACIÓN DEL RECEPTOR OC2 (detalle 12 de fig. 1)
El funcionamiento y la programación del receptor de
la serie OC2 están mencionadas en las instrucciones
indicadas en el mismo receptor.
Tenga en cuenta que el canal 1 del receptor siempre
corresponde al mando paso a paso (P/P) de la
central, mientras que el canal 2 corresponde al mando
peatones.

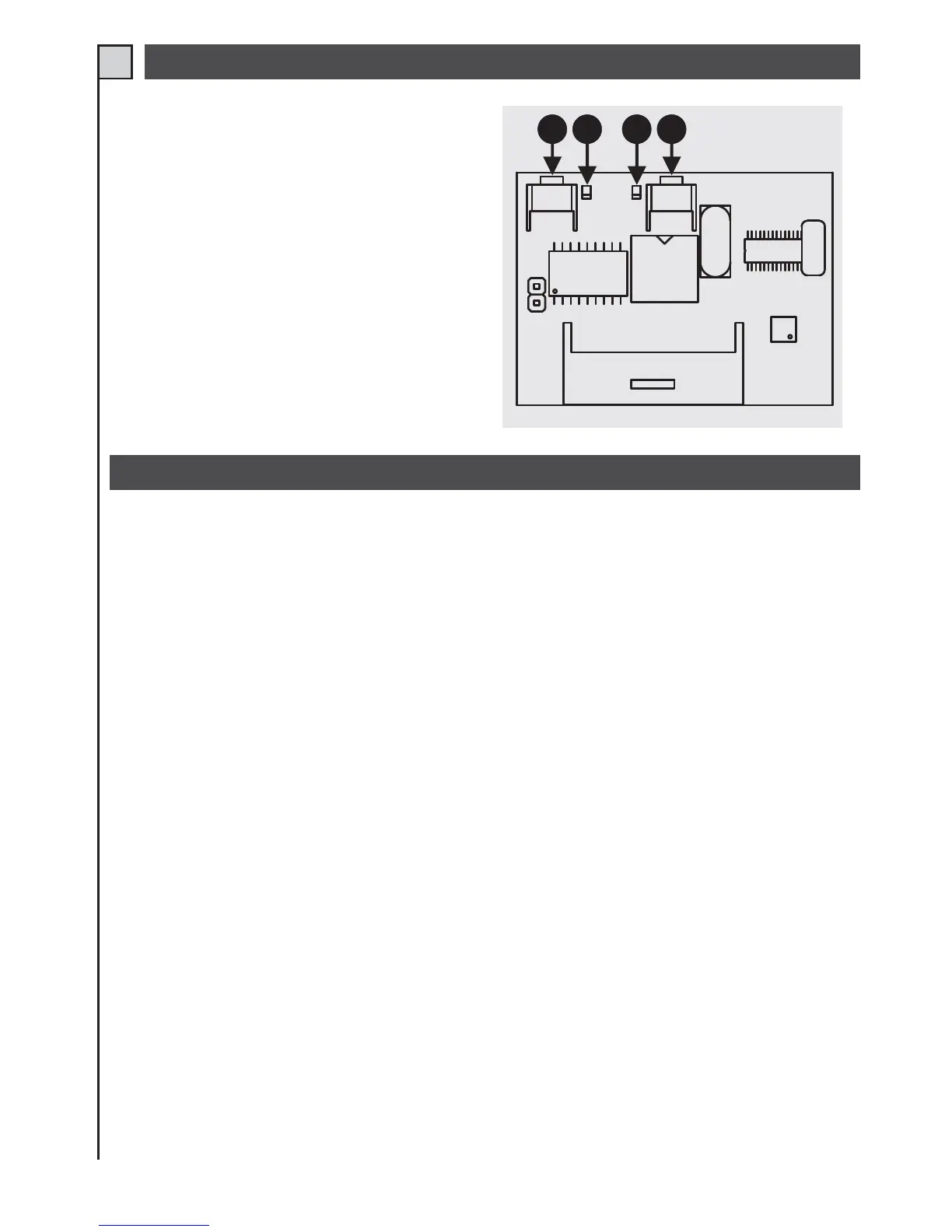

P1
LED1
P2
LED2
