TIPO 1
AUTOMATIZACIÓN DE 2 MOTORES SIN FINES DE CARRERA ELÉCTRICOS, SIN ENCODER Y SIN MAS200
PROGRAMACIÓN SIMPLE - dip 9 en OFF - detalle 14 de fig. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
23

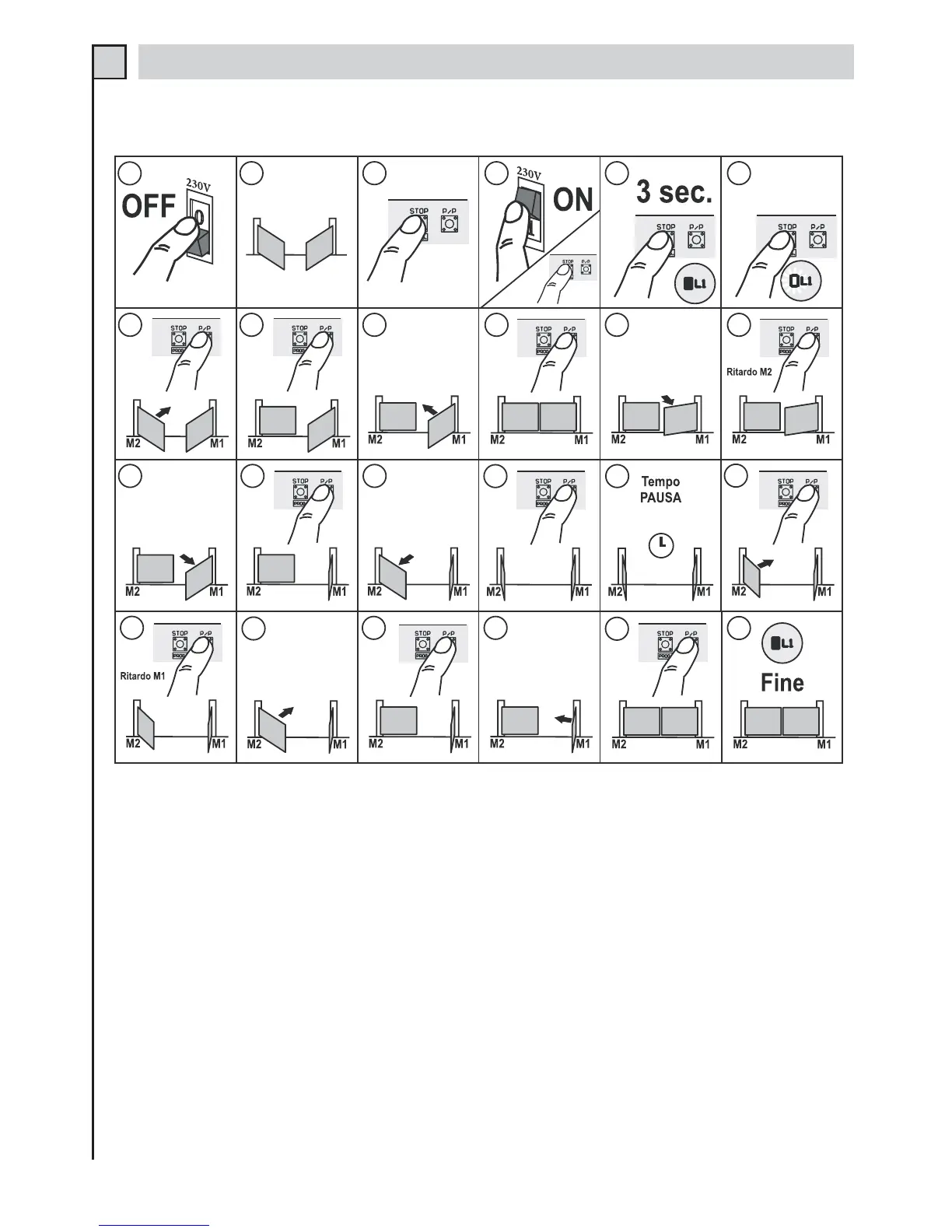

Programación:
1 - Corte la alimentación de la central.
2 - Coloque la cancela en la mitad de la carrera.
3 - Pulse el botón STOP/PROG. (detalle 21 de fig.1)
4, 5 y 6 - Alimente la central manteniendo pulsado el botón STOP/PROG. hasta que se encienda el led L1 (detalle 8
de fig. 1).
7 - Pulse el botón P/P (detalle 20 de fig. 1): el motor M2 comenzará el movimiento de cierre (hoja sin electrocerradura).
(Si
el motor girase en el sentido contrario, corte la alimentación, invierta las fases del motor y repita el procedimiento).
8 y 9 - Al llegar al fin de carrera de parada, pulse el botón P/P, el motor M2 se detendrá y el motor M1 arrancará
automáticamente en el sentido de cierre (hoja con electrocerradura).
10 y 11 - Al llegar también el motor M1 al fin de carrera de parada, pulse el botón P/P, el motor se detendrá y arrancará
automáticamente en el sentido de apertura.
12 - Durante dicha maniobra habrá que seleccionar el espacio de desincronización durante la apertura de las dos
hojas. Para configurar el tiempo de retardo, pulse el botón P/P cuando la hoja con el motor M1 alcance el punto
donde deberá arrancar la hoja con el motor M2.
13 - El motor M1 se detendrá durante un instante y arrancará en apertura.
14 - Pulse el botón P/P cuando la hoja con el motor M1 complete el movimiento de apertura.
