AUTOMACIÓN DE 2 MOTORES CON FINES DE CARRERA ELÉCTRICO O ENCODER (o con módulo MAS200)

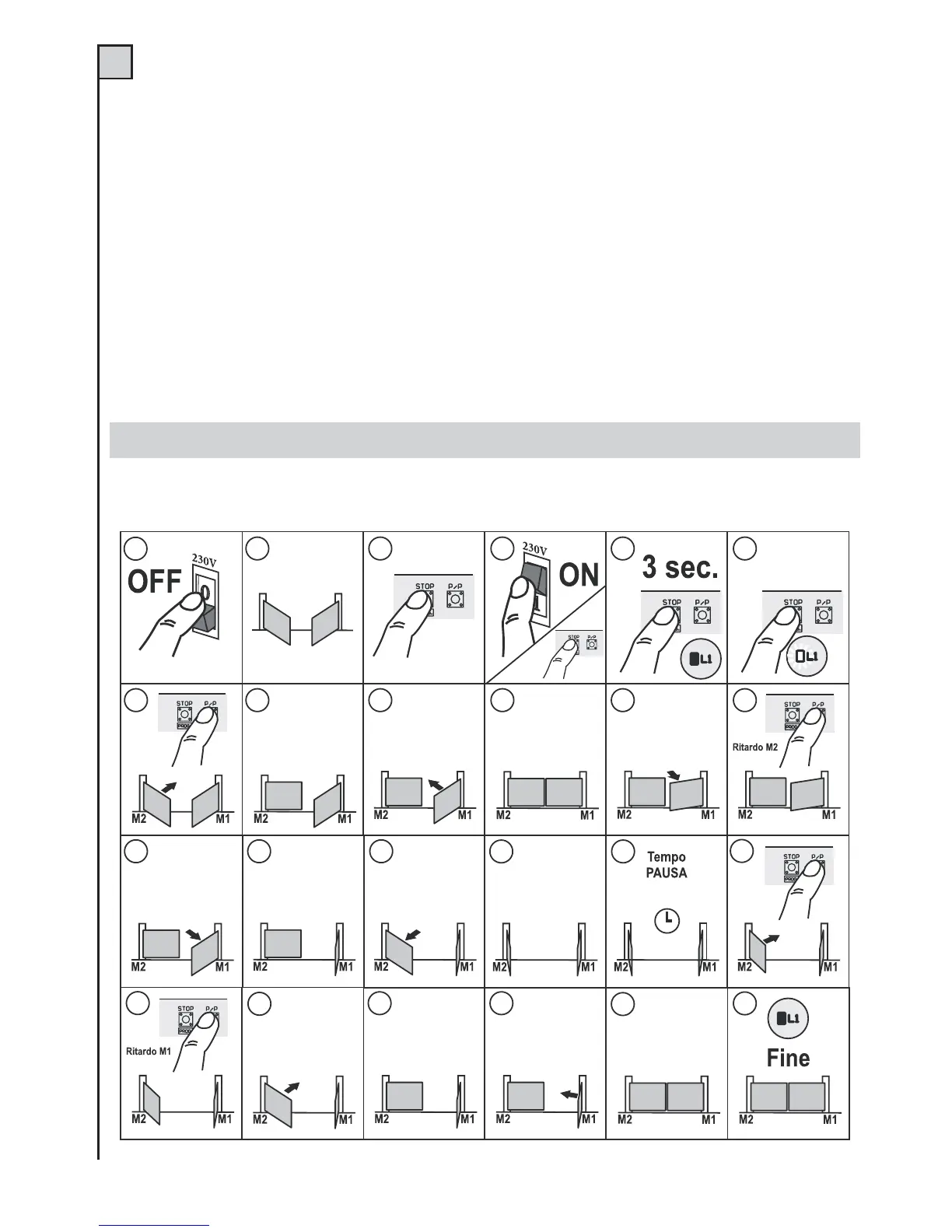

PROGRAMACIÓN SIMPLE - dip 9 en OFF - detalle 14 de fig. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
23
TIPO 2
15 - Se abrirá automáticamente la hoja con el motor M2.
16 - Pulse el botón P/P cuando la hoja con el motor M2 complete la apertura.
17 - Ahora deje transcurrir el tiempo de pausa deseado antes del cierre.
18 - Transcurrido el tiempo de pausa deseado, pulse el botón P/P: el motor M2 comenzará la maniobra de cierre.
19 y 20 -
Durante dicha maniobra habrá que seleccionar el espacio de desincronización durante el cierre de las dos hojas.
Para configurar el tiempo de retardo, pulse el botón P/P cuando la hoja con el motor M2 alcance el punto donde deberá
arrancar la hoja con el motor M1. El motor M2 se detendrá durante un instante y, posteriormente, comenzará a cerrarse.
21 - Pulse el botón P/P cuando la hoja con el motor M2 complete el movimiento de cierre.
22 - La hoja con el motor M1 comenzará a cerrarse.
23 y 24 - Pulse el botón P/P ni bien la hoja con el motor M1 complete el movimiento de cierre. El led L1 se apagará.
*Nota: si después de haber hecho la programación se coloca el dip 9 en la posición ON, la central ejecutará las
desaceleraciones predeterminadas en fábrica.
Para modificar las desaceleraciones, véase el capítulo PROGRAMACIÓN DE LOS TIEMPOS DE DESACELERACIÓN
