46

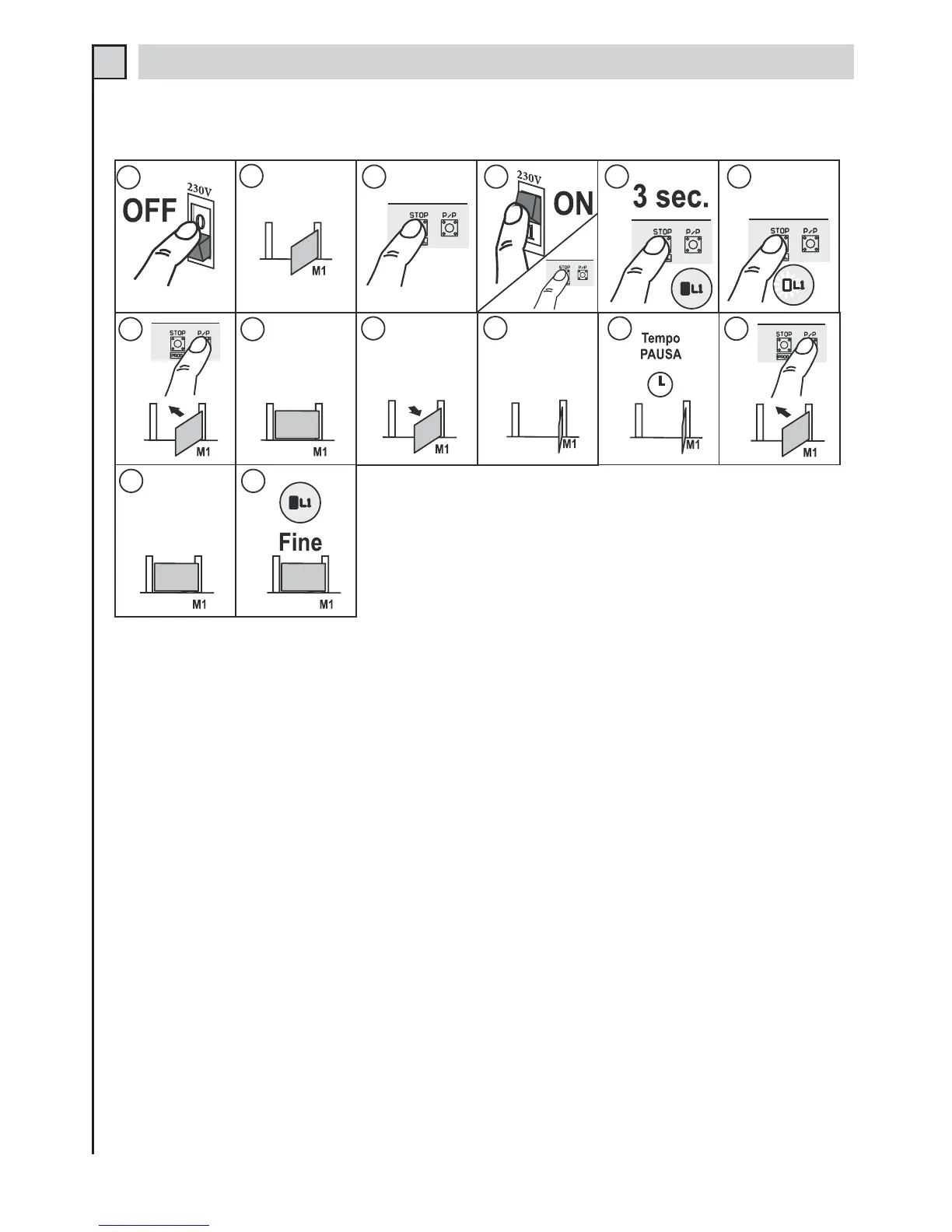

AUTOMACIÓN DE 1 MOTOR CON FINES DE CARRERA ELÉCTRICO O ENCODER
PROGRAMACIÓN SIMPLE - dip 9 en OFF - detalle 14 de fig. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
TIPO 4
E
Notas a tener en cuenta antes de la programación:
- Controle que el dip-switch n° 11 esté colocado en la posición OFF (detalle 14 de fig.1)
- Controle que el motor esté conectado en M1 (bornes 1 - 2 y 3)
- Regule los fines de carrera antes de ejecutar el autoaprendizaje.
El módulo antiaplastamiento MAS200 debe insertarse únicamente después de haber hecho el procedimiento
de autoaprendizaje.
Programación:
1 - Corte la alimentación de la central.
2 - Coloque la cancela en la mitad de la carrera.
3 - Pulse el botón STOP/PROG. (detalle 21 de fig.1)
4, 5 y 6 - Alimente la central manteniendo pulsado el botón STOP/PROG. hasta que se encienda el led L1 (detalle 8
de fig. 1).
7 - Pulse el botón P/P (detalle 20 de fig. 1), el motor comenzará a cerrarse.
(si el motor girase en el sentido contrario, corte la alimentación, invierta las fases del motor y repita el procedimiento)
8 y 9 - Al llegar al tope, el motor se detendrá y arrancará automáticamente en el sentido de apertura.
10 - Ni bien la cancela esté completamente abierta, el motor se detendrá.
11 - Ahora deje transcurrir el tiempo de pausa deseado antes del cierre.
12 - Transcurrido el tiempo de pausa deseado, pulse el botón P/P. La cancela se cerrará.
13 y 14 – Ni bien la cancela esté completamente cerrada, el motor se detendrá y el led L1 se apagará.
*Nota: si después de haber hecho la programación se colocara el dip 9 en la posición ON, la central ejecutará
desaceleraciones predeterminadas en fábrica. Para modificar las desaceleraciones, véase el capítulo
PROGRAMACIÓN DE LOS TIEMPOS DE DESACELERACIÓN.
