47
PROGRAMACIÓN DE LOS TIEMPOS DE DESACELERACIÓN
Si se desean configurar desaceleraciones diferentes de aquellas configuradas en fábrica, lleve a cabo la etapa de
aprendizaje de los tiempos con el dip-switch n° 9 (detalle 14 de fig. 1) en la posición ON.
Durante la etapa de aprendizaje habrá que pulsar el botón P/P (detalle 20 de fig. 1) en el momento en que desee que
comience la desaceleración; de todas maneras, siempre antes de que la hoja llegue al fin de carrera.

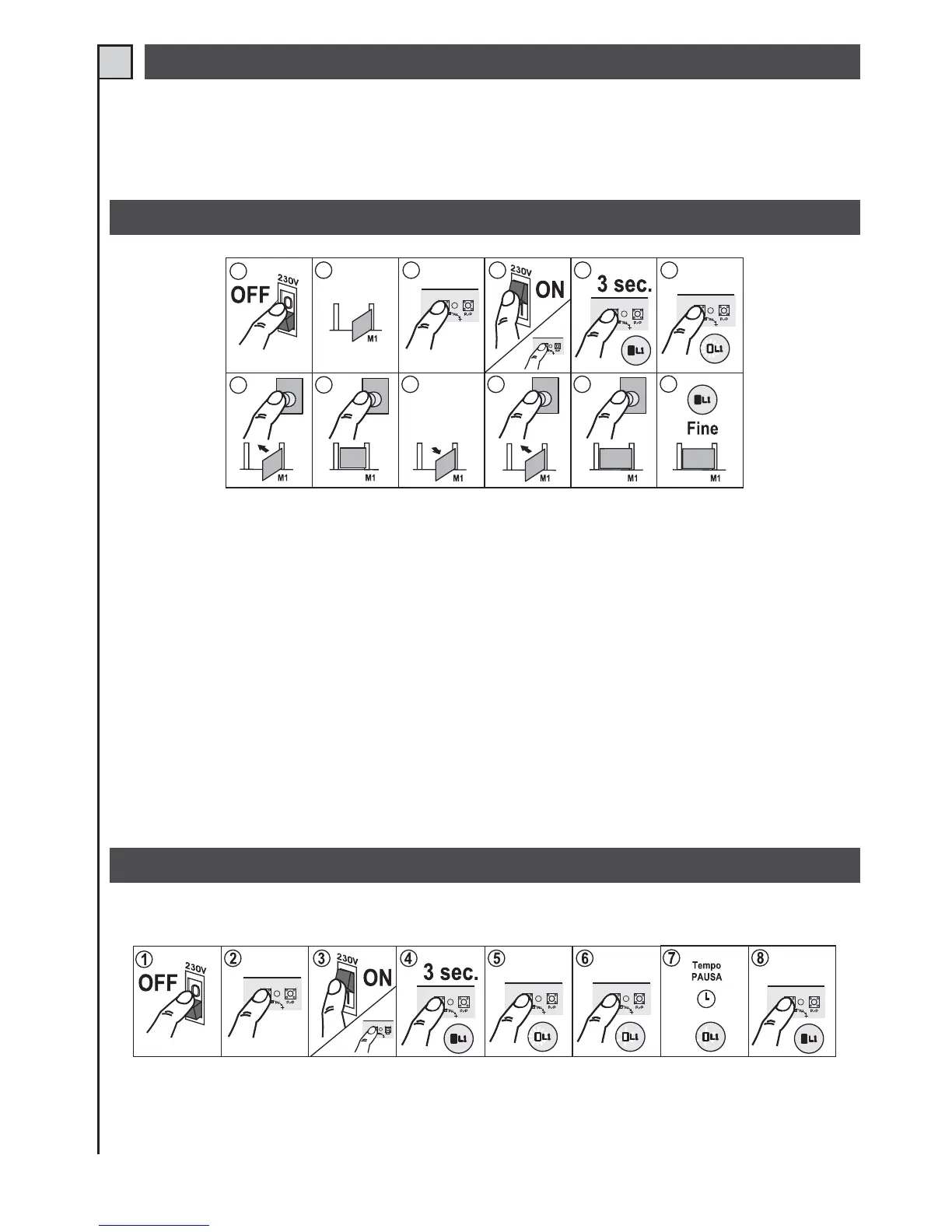

PROGRAMACIÓN DE LA APERTURA PARA PEATONES (sólo para una automatización con un motor, dip 11 OFF)
1
2
34
5
6
7
8
9
10
11
12
PED
PED
PED
PED
1 y 2 - Con la cancela colocada en la mitad de su carrera, corte la alimentación de la central.
3 - Pulse el botón STOP/PROG. (detalle 21 de fig. 1).
4, 5 y 6 - Alimente la central, manteniendo pulsado el botón STOP/PROG. durante 3 segundos como mínimo. Se
encenderá el led de programación L1 (detalle 8 de fig. 1). La misma función puede ejecutarse manteniendo pulsado
el botón STOP/PROG. cortocircuitando por un instante los contactos de reajuste (detalle 15 de fig. 1) y soltando el
botón STOP/PROG. cuando se encienda el led L1.
7 - Active un mando peatones. La cancela se cerrará.
8 - Cuando la cancela llegue al tope de cierre, active nuevamente un mando peatones si no estuvieran montados ni los
fines de carrera, ni el encoder ni la MAS200.
9 - La cancela se abrirá.
10 - Al abrirse la cantidad deseada, active un mando peatones. La cancela se detendrá y se cerrará automáticamente.
11 - Cuando la cancela llegue al tope de cierre, active nuevamente un mando peatones si no estuvieran montados ni los
fines de carrera, ni el encoder ni la MAS200.
12 - El motor se detendrá y el led L1 se apagará.
PROGRAMACIÓN INDEPENDIENTE TIEMPO DE PAUSA
Con este procedimiento se puede modificar el tiempo de pausa sin programar de nuevo toda la central.
1 - Con la cancela cerrada, corte la alimentación de la central.
2 - Pulse el botón STOP/PROG. (detalle 21 de fig. 1).
3, 4 y 5 - Alimente la central, manteniendo pulsado el botón STOP/PROG. durante 3 segundos como mínimo. Se encenderá
el led de programación L1 (detalle 8 de fig. 1).
E
