AUTOMATISERING VAN 1 MOTOR MET ELEKTRISCHE EINDSCHAKELAARS OF ENCODER

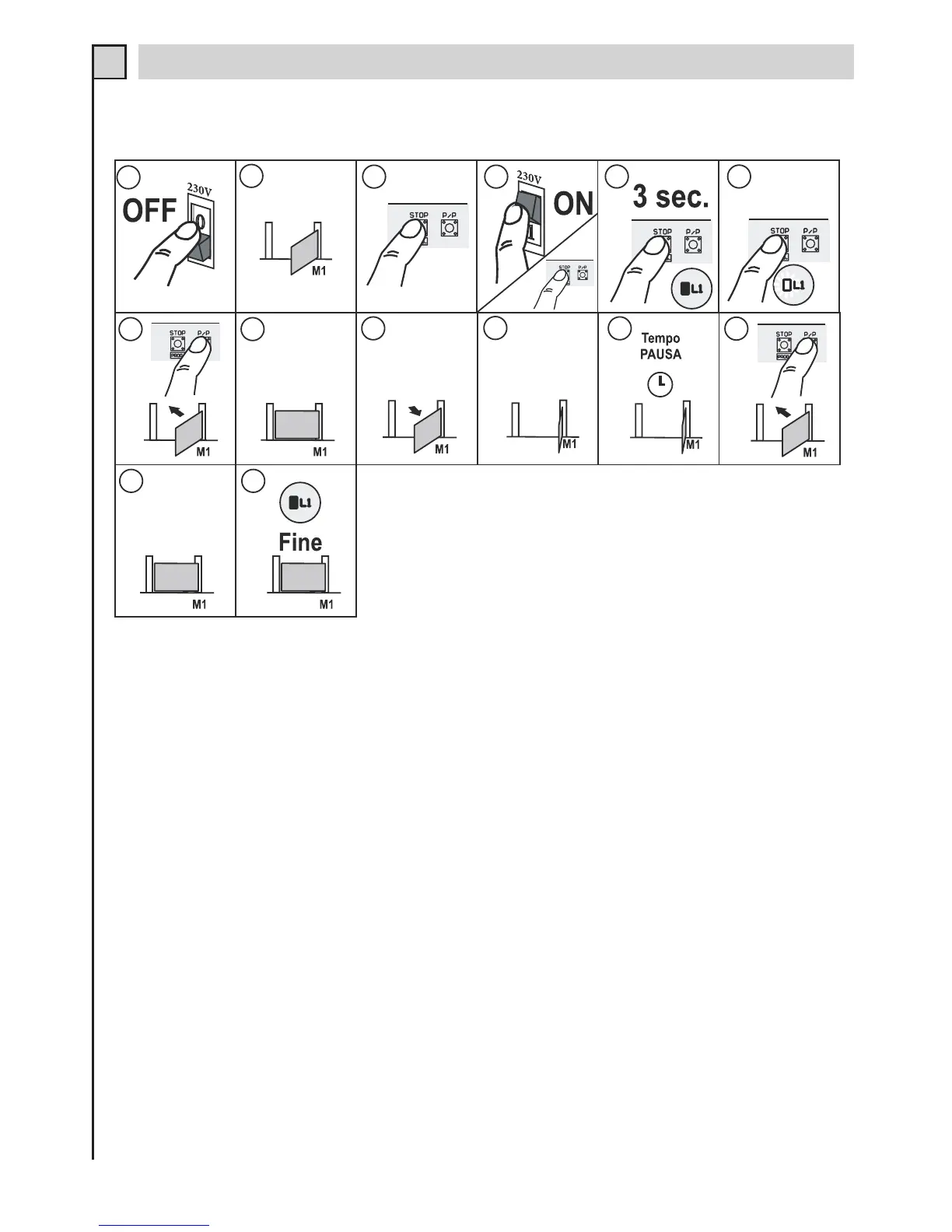

EENVOUDIGE PROGRAMMERING - dip 9 op OFF - deel 14 op afb. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
TYPE 4
Opmerkingen voor het programmeren:
- Controleer dat u de dipschakelaar nr.11 op stand OFF hebt gezet (deel 14 op afb.1)
- Controleer dat u de motor op M1 hebt aangesloten (klemmetjes 1 - 2 en 3)
- Stel de eindschakelaars af voordat u de herkenningsprocedure gaat uitvoeren.
De eventuele obstakeldetector MAS200 mag pas worden ingeschakeld nadat u de herkenningsprocedure
hebt uitgevoerd.
Programmering:
1 - Schakel de stroomtoevoer naar de besturingseenheid uit.
2 - Zet de poort halverwege.
3 - Druk op de toets STOP/PROG. (deel 21 op afb.1)
4, 5 en 6 - Schakel de stroomtoevoer naar de besturingseenheid in en houd daarbij de toets STOP/PROG. ingedrukt
tot de led L1 (deel 8 op afb. 1) gaat branden
7 - Druk op de knop P/P (deel 20 op afb. 1), de motor start in de sluitrichting. (als de motor de tegengestelde kant op
draait, schakelt u de stroomtoevoer uit, keert de fasen van de motor om en voert de procedure opnieuw uit).
8 en 9 - Wanneer de poort op de aanslag is gekomen, drukt u op P/P. De motor stopt en start automatisch in de openingsrichting.
10 - Zodra de poort helemaal open is, stopt de motor.
11 - Nu laat u de gewenste pauzetijd voordat de poort weer dicht gaat, verstrijken.
12 - Na verloop van de gewenste pauzetijd drukt u op de knop P/P. De poort sluit opnieuw.
13 en 14 - Zodra de poort helemaal dicht is, stopt de motor en de led L1 gaat uit.
*N.B.: Als na het programmeren de dipschakelaar 9 op de stand ON wordt gezet, zal de besturingseenheid
de in de fabriek ingestelde vertragingen uitvoeren. Om de vertragingstijden te wijzigen gelieve u het
hoofdstuk PROGRAMMERING VAN DE VERTRAGINGSTIJDEN te raadplegen.
