PROGRAMMERING VAN DE VERTRAGINGSTIJDEN
PROGRAMMERING VOETGANGERSOPENING (alleen voor een automatisering met één motor, dip 11 OFF)
ONAFHANKELIJKE PROGRAMMERING PAUZETIJD
Indien u andere vertragingstijden wilt instellen dan die welke in de fabriek zijn ingesteld, dient u de herkenningsfase voor de
tijden uit te voeren waarbij de dipschakelaar nr. 9 (deel 14 op afb. 1) op de stand ON staat.
Tijdens de herkenningsfase dient u op de knop P/P (deel 20 op afb.1) te drukken op het punt waarop u wilt dat de vertraging
begint, in ieder geval voordat de vleugel bij de eindschakelaar komt.
1
2
34
5
6
7
8
9
10
11
12
PED
PED
PED
PED

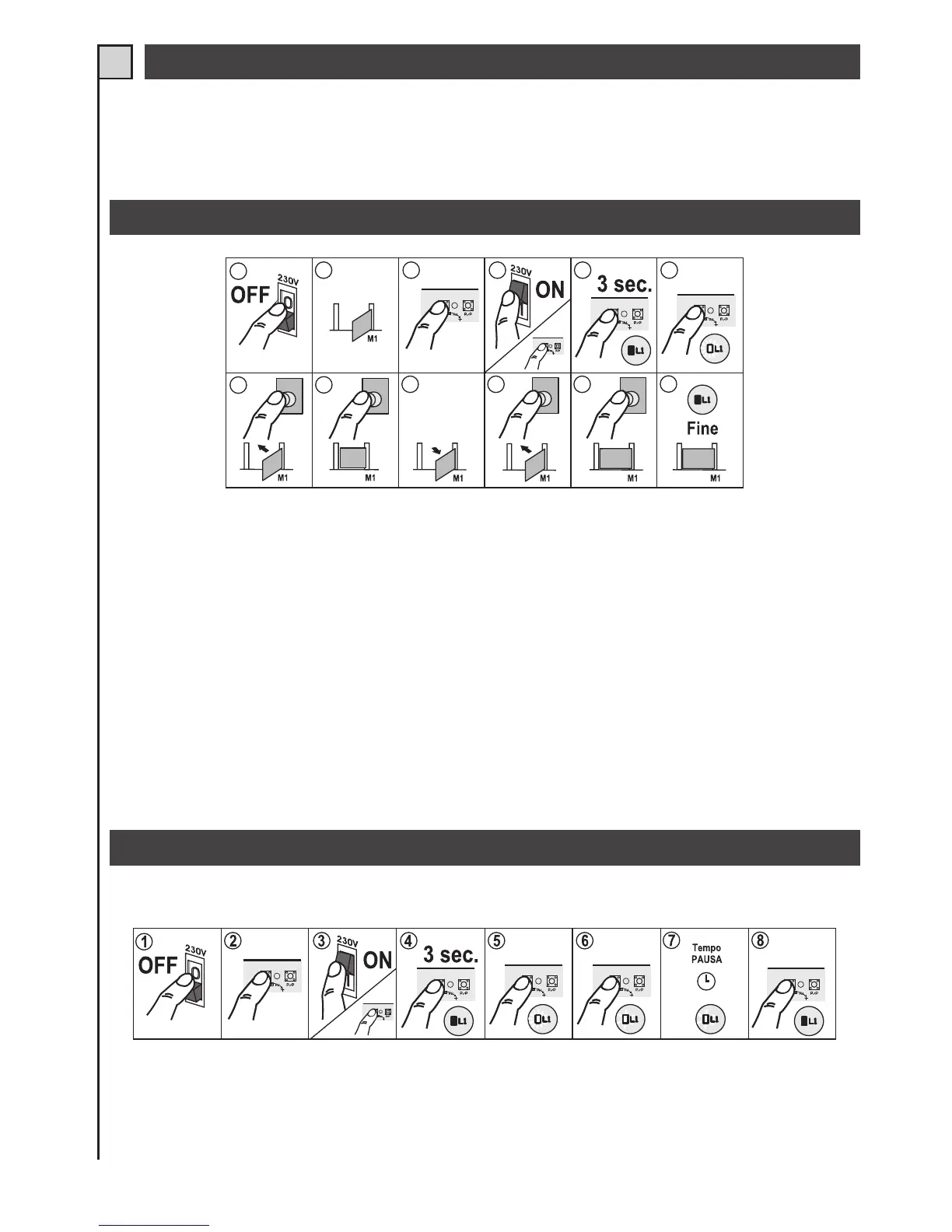

1 en 2 - Bij de poort op halverwege schakelt u de stroomtoevoer naar de besturingseenheid uit.
3 - Druk op de toets /STOP/PROG (deel 21 op afb. 1).
4, 5 en 6 - Schakel de stroomtoevoer naar de besturingseenheid in en houd daarbij de toets STOP/PROG. tenminste 3
seconden ingedrukt tot de led L1 (deel 8 op afb. 1) gaat branden. De programmeerled L1 (deel 8 op afb. 1) gaat branden.
U kunt ditzelfde ook bereiken door, terwijl u de toets STOP/PROG. ingedrukt houdt, de resetpins (deel 15 op afb. 1)
eventjes in kortsluiting te brengen en daarna de toets STOP/PROG. los te laten wanneer de led L1 gaat branden.
7 - Geef de instructie voor voetgangersopening. De poort gaat dicht.
8 - Bij de stop geeft u opnieuw een instructie voetgangersopening als er geen eindschakelaars, encoder of MAS200 aanwezig zijn.
9 - De poort start in openingsrichting.
10 - Bij de gewenste voetgangersopening geeft u een instructie voetgangersopening. De poort stopt en start opnieuw in de sluitrichting.
11 - Wanneer de poort op de stop in sluitstand komt geeft u opnieuw een instructie voetgangersopening als er geen
eindschakelaars, encoder of MAS200 aanwezig zijn.
12 - De motor stopt en de led L1 gaat uit.
Met deze procedure kunt u de pauzetijd wijzigen zonder de besturingseenheid helemaal opnieuw te moeten programmeren.
1 - Schakel bij gesloten deur de stroomtoevoer naar de besturingseenheid uit
2 - Druk op de toets STOP/PROG (deel 21 op afb. 1).
3, 4 en 5 - Schakel de stroomtoevoer naar de besturingseenheid in waarbij u de toets STOP/PROG. tenminste 3 seconden
houdt ingedrukt. De programmeerled L1 (deel 8 op afb. 1) gaat branden.
