Central Amplificación Separada
Central Amplificação Separada
Amplif. à voies VHF et UHF Séparées
Compact Split-Band Amplifier
Ref. 5310
MATV
Puesta funcionamiento
• Enchufe los conectores en las
respectivas entradas.
• Realice el equilibrio de seña-
les. Para ello regule los ate-
nuadores de la parte frontal
(la señal de entrada es atenua-
da de forma independiente
para cada banda) y comprue-
be que la señal de salida no
sobrepasa los niveles máxi-
mos fijados en la tabla de
características. Si el nivel de
señal es tan elevado que no
permite el correcto equilibrio
de la central, utilice atenuado-
res en las entradas.
Posta funcionamento
• Coloque os conectores nas
respectivas entradas.
• Realice o equilíbrio de sinais.
Para isso regule os atenuado-
res da parte frontal (o sinal de
entrada é atenuado de forma
independente para cada
banda) e comprove que o
sinal de saída não ultrapasse
os níveis máximos fixados na
tabela de características. Se
o nível de sinal fõr tão eleva-
do que não permita o correc-
to equilíbrio da central, pro-
ceda á utilização de atenua-
dores nas entradas.
Mise en marche
• Brancher les connecteurs aux
entrées respectives.
• Réaliser l’équilibre des sig-
naux. Pour cela régler les atté-
nuateurs de la partie frontale (
le signal d’entrée est atténué
de façon indépendante pour
chaque bande) et vérifier que
le signal de sortie ne dépas-
sent pas les niveaux maximum
fixés dans la table de caracté-
ristiques. Si le niveau de sor-
tie est trop élevé et ne permet
pas le juste équilibre de la
centrale, utiliser des atténua-
teurs aux entrées.

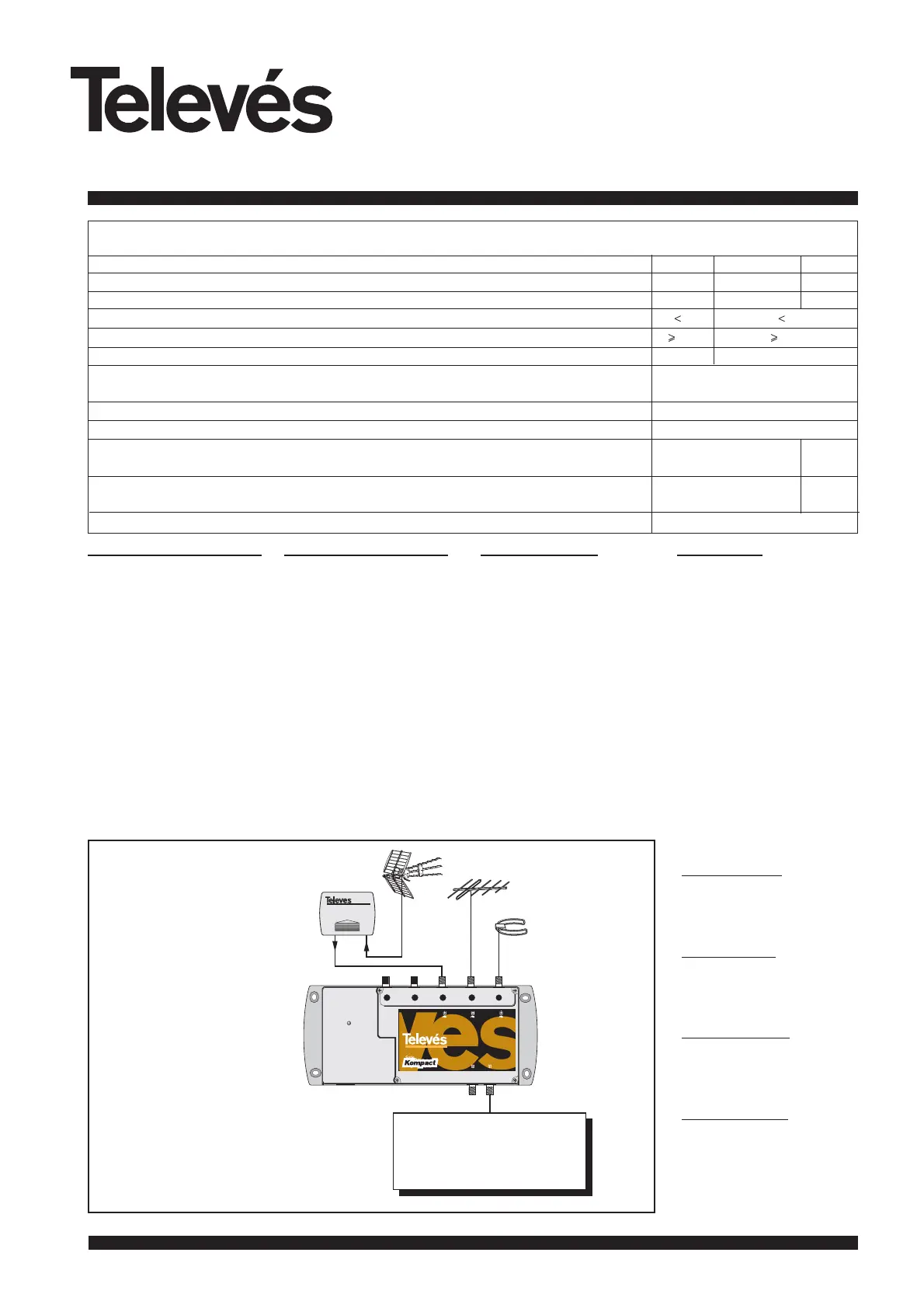

Starting up
• The connectors must be
introduced to their
corresponding inputs.
• The signals must be balanced
to accomplish this
adjustment. The attenuators
on the front (there is an atte-
nuator for each input port)
and check that the output sig-
nal does not exceed the
maximum shown in the
technical specifications. If the
signal levels are to high and
do not allow the equalisation
then external attenuators
must be used at the inputs.
Características Características Caractéristiques Technical
técnicas técnicas techniques specifications
Entradas Entradas Entrées Inputs UHF BIII / BI FM
Canales Canais Canaux Channels 21 - 69 5 - 12 / 2 - 4 -
Ganancia Ganho Gain Gain (dB) 55 ± 3 49 ± 2 / 48 ± 2 33 ± 2
Figura ruido Figura ruido Facteur de bruit Noise figure (dB) 8 6
Nivel de salida Nível de saída Niveau de sorite Output level (DIN45004B) (dB) 122 118
Distorsión 2º ord. Distorção 2º orde Distort. 2ème ordre 2
nd
orden dist. (V
0
=115 dBµV) (dB) - 50
Margen de Margemde Marge Attenuation
atenuación atenuação d’atténuation margin
(dB) 0 - 20
Alimentación Alimentação Alimentation Power supply (V~) 230 ± 15%
Consumo Consumo Consommation Consumption (W) 13
Aliment. auto. Aliment. auto. Aliment. auto. Preamplifier
para previos para prés pour préamplif. auto. power
(V=) 24 -
Corriente total Corrente total Courant totale Total current
por entradas por entradas par entrées for input ports
(mA) 50 -
Indice Protección Indice Protecção Index Protection Protection Level IP 30
