Televes Ellipse Manual

CLICK!
CLICK!
7
mm
3
mm
Ref. 216120
1
2
3
CLICK!
A
B1
B2
D
JI
F
H
G
E1
E2

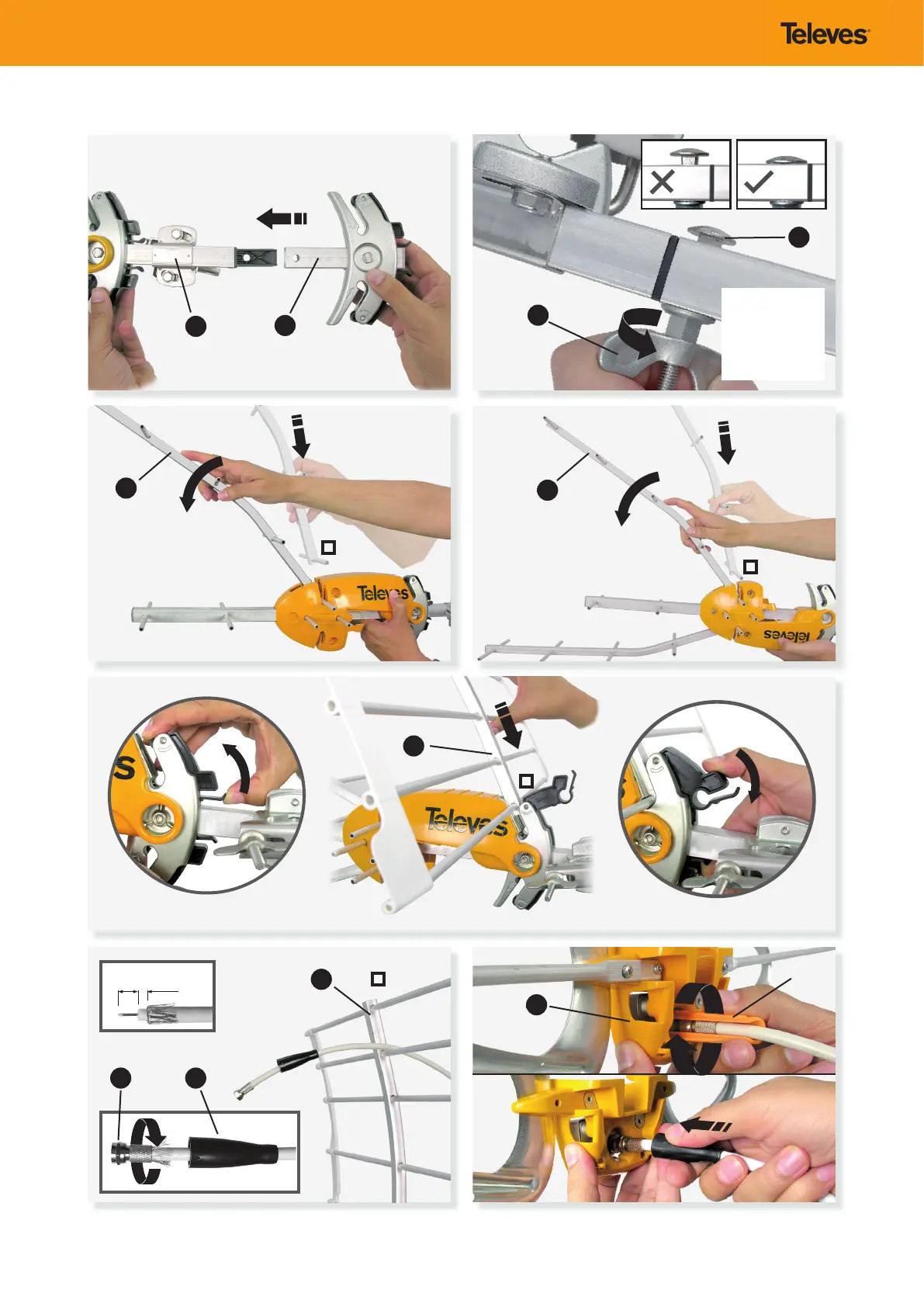

Montaje de la antena / Montagem de antena / Montage d’antenne / Antenna mounting / Montaggio
dell’antenna / Antennenmontage / Montaż anteny / Крепление антенны / Συναρμολόγηση κεραίας
(*) Tighten the
carriage bolt (G)
until the square
neck sinks into the
aluminum and the
bolt head sits ush
with the boom.
(
*
) Apriete la palomilla (H) hasta que el tornillo (G) se hunda en el aluminio y su cabeza quede al ras / Apertar o parafuso (G) até que a sua extremidade que faceada com o alúminio / Serrer le boulon (G) jusqu’à ce que le col
carré s’enfonce dans l’aluminium et que la tête du boulon aeure la èche / Serrare il bullone del carrello (G) no a quando il collo quadrato aonda nell’alluminio e la testa del bullone si trova a lo con il braccio / Ziehen Sie die
Schrauben (G) an, bis der Vierkant in das Aluminium einsinkt und der Schraubenkopf bündig mit dem Ausleger sitzt / Dokręć śrubę (G), aż kwadratowa szyjka zagłębi się w aluminium, a łeb śruby będzie równy z wysięgnikiem
/ Затягивайте барашковую гайку (H) до тех пор, пока винт (G) не войдет в алюминий, а его головка не окажется заподлицо / Σφίξτε την “τυφλή” βίδα (G) μέχρι ο τετράγωνος λαιμός να βυθιστεί στο αλουμίνιο και η
κεφαλή της βίδας να είναι στο ίδιο επίπεδο με την αλουμινένια επιφάνεια.

Televes Ellipse Specifications

General

Frequency Range	470-790 MHz
LTE Filter	Yes
Channels	21-60
Beamwidth	30°
Front-to-Back Ratio	>20 dB
Polarization	Horizontal / Vertical
Input Impedance	75 Ohm
Connector	F connector
VSWR	<1.5
