VISTA EXTERNA Y CONTROLES
1 - AUDIO L - conector de entrada de audio, canal izquierdo (tipo RCA)
2 - AUDIO R - conector de entrada de audio, canal derecho (tipo RCA)
3 - VIDEO - conector de entrada de vídeo (tipo RCA)
4 - RF OUT - conector salida de señal RF (tipo F)
5 - RF IN - conector entrada de señal RF (tipo F)
6 - RF OUT - potenciómetro ajuste de nivel salida señal RF
7 - display LED de dos dígitos
8 - indicador de funcionamiento
9 - destornillador
10 - cable de alimentación
11 - AUDIO - regulador de la desviación de la subportadora de sonido (sólo modelo MT41, MT47)
12 - Tapa exterior (apertura manual)

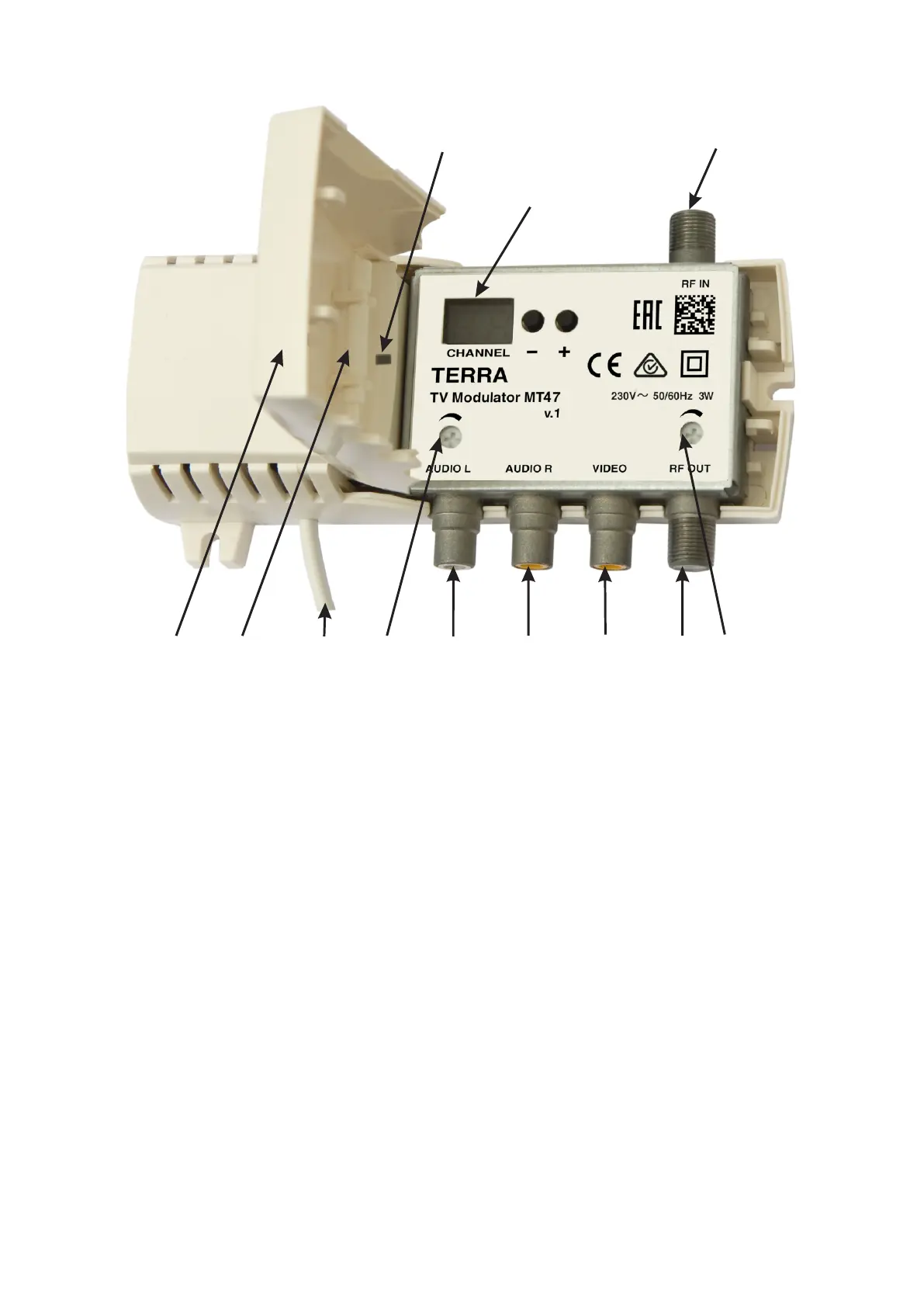

Figura 1. Vista externa
6
7
8
3 41 2
9
10
5
11
12
2
