CARACTERISTICAS TECNICAS
MT41 MT47 MT57
Código 12860V1 12862V1 12863V1
Entrada de Rango de frecuencias 20 Hz - 6 MHz
vídeo Nivel/impedancia 1 V ± 0.1 V/75 Ω
Entrada de Rango de frecuencias 20 Hz - 15 kHz
audio Nivel de ajuste 0 ÷ 7 dB ± 6 dB by 2 dB step
Nivel/impedancia/desviación* 2x775 mV RMS/10 kΩ/50 kHz* 2x775 mV RMS/10 kΩ/50 kHz**
Salida RF Nivel (típico) / Impedancia 90 dBµV/75 Ω 85 dBµV/75 Ω
Nivel de ajuste 0 ÷ -20 dB
Rango de frecuencias 470-862 MHz 45-84 MHz, 170-300, 470-862 MHz
G/K/I/L/M/N/Australia B/G/D/K/H/I/L/M/N/Australia
Número de entradas (1 x F) RF + (3 x RCA) video/audio R-L
Número de salidas (1 x F) RF
Exactitud de portadoras ± 50 kHz
Frecuencia de sonido de la subportadora 4.5 MHz, 5.5 MHz, 6.0 MHz, 6.5 MHz B/G/Australia stereo A2***
Ajuste fino de la frecuencia de la portadora de vídeo ±2.25 MHz max. by 0.25 MHz step
Pérdidas por combinación 2.5 dB
Rango de frecuencias para mezcla 45-862 MHz
Respuesta en frecuencia de la señal de vídeo ± 1 dB
Relación A/V 12/16 dB
Profundidad de la amplitud de modulación, tipica 81 %
Relación señal a ruido, ponderada ≥ 55 dB
Suministro límite de tensión de voltaje, alimentación 198-250 V~ 50/60 Hz 3 W 198-250 V~ 50/60 Hz 4 W
Rango de temperaturas de trabajo -10
o
÷ + 50
o
C +0
o
÷ + 50
o
C
Dimensiones/Peso (enpaquetado) 133x73x39 mm/0.36 kg
* Posibilidad de configurar la desviación estándar ±50 kHz de la subportadora de audio cuando el nivel de entrada es de 340 mV a 775 mV en
ambas entradas de audio
** Posibilidad de configurar la desviación estándar ±50 kHz de la subportadora de audio cuando el nivel de entrada es de 388 mV a
1545 mV RMS en ambas entradas de audio
*** segunda frecuencia de sonido de la subportadora 5.742 MHz
programable por software
pr.
pr.
pr.
pr.
pr.
pr.

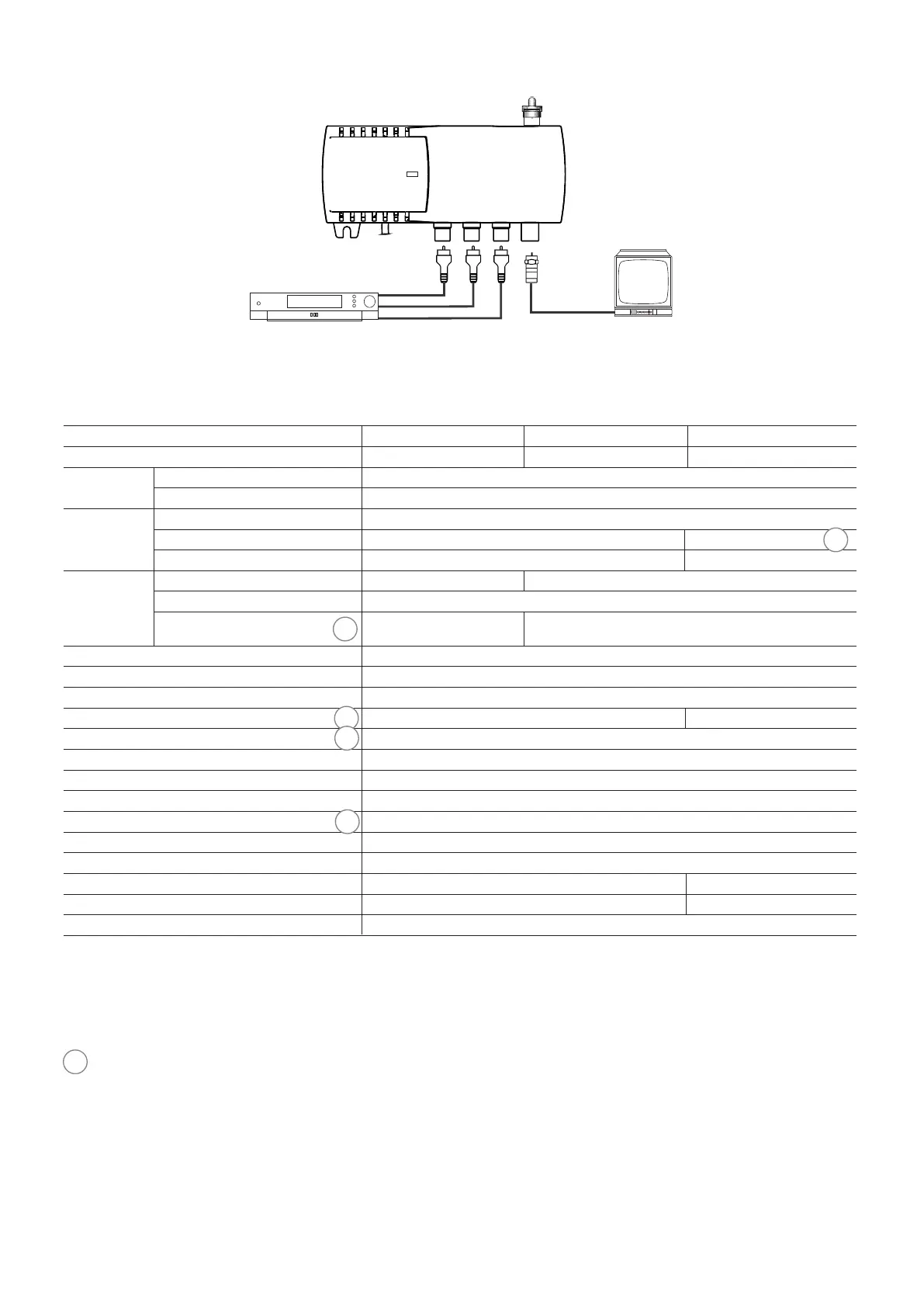

EJEMPLO DE INTERCONEXIÓN DE DISPOSITIVOS ASOCIADOS
VIDEO
AUDIO R
RF OUT
R=75 W
AUDIO L
